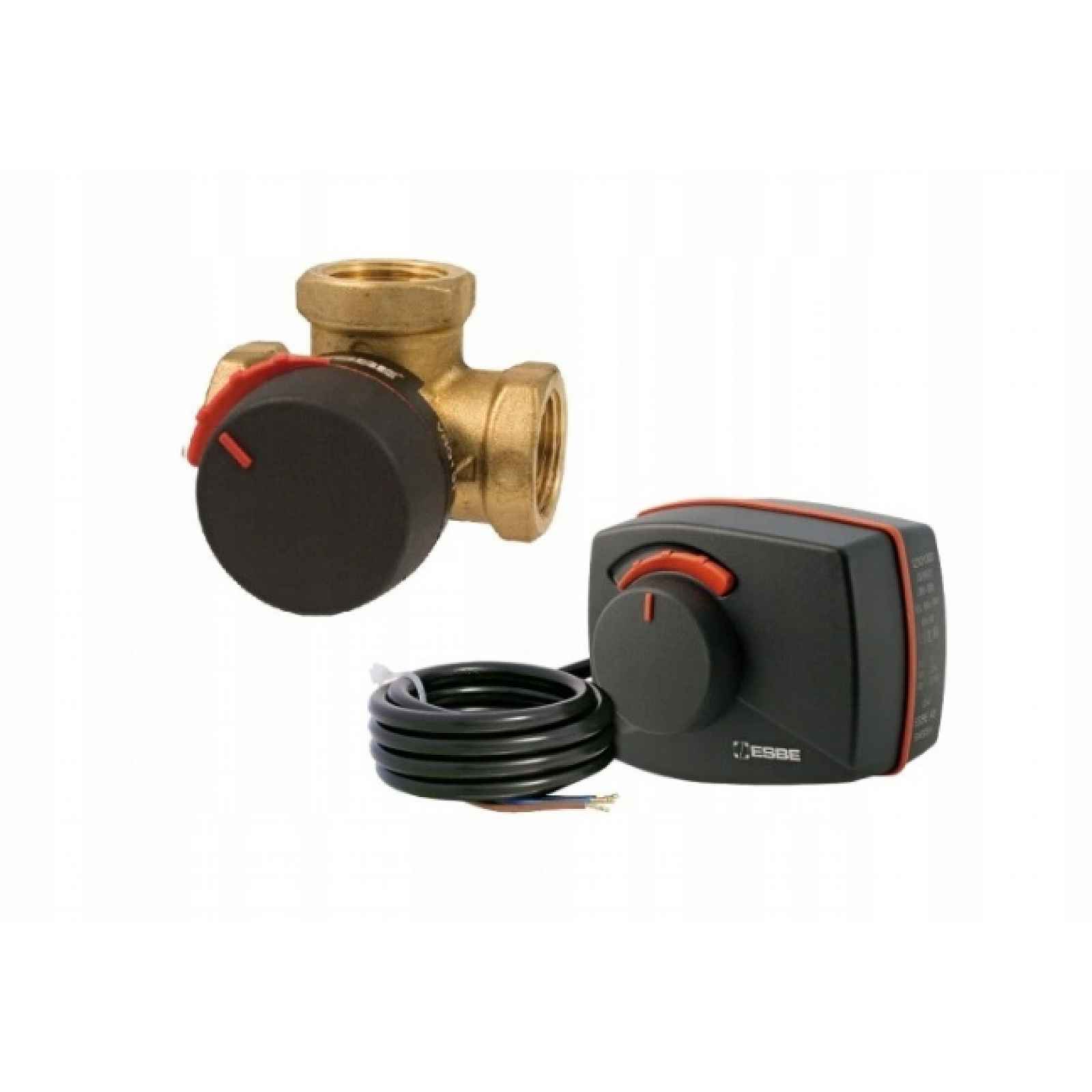

Sada 1" Esbe VRG131 Směšovací Ventil 3-CESTNÝ ARA661 Pohon 3-BODOVÝ

SADA 1" ESBE VRG131 SMĚŠOVACÍ VENTIL 3-CESTNÝ + ARA661 POHON 3-BODOVÝSložení sady:✔ 1 x Esbe VRG131 Směšovací ventil 3-cestný 1"✔ 1 x Esbe ARA661 3-bodový pohonAra661 3-bodový pohon ✔ Tichý a spolehlivý provoz ✔ Široký sortiment pohonů ✔ Perfektní sladění pohonu a ventilu ESBE ✔ K dispozici pomocný vypínač ✔ Řada ARA600 s 3-bodovým signálem se používá k ovládání směšovacích ventilů řady VRG130 a VRB140. V těchto aplikacích lze požadovaného poměru míchání dosáhnout v celém rozsahu práce pohonu. ✔ Kompaktní pohon je navržen pro ovládání otočných ventilů o rozměrech DN 15-50 s pracovním rozsahem 90°. ✔ Sérii lze snadno ovládat ručně pomocí výsuvného knoflíku na přední straně víka. ✔ Pomocný spínač, dostupný v továrně nainstalované verzi nebo jako volitelný set, lze nastavit do libovolné polohy a snadno konfigurovat pomocí jedinečného řešení.Technické údaje ✔ Napájení: 24 ± 10% V AC, 50 Hz; 230 ± 10% V AC, 50 Hz ✔ Příkon: 24 V: 3 VA; 230 V: 5 VA ✔ Ochrana krytu: IP41 ✔ Ochranná třída: II ✔ Točivý moment: Podívejte se na tabulku rozměrů ✔ Parametry pomocného spínače: 6(3) A 250 V AC ✔ Hmotnost: 0,4 kg ✔ Maximální okolní teplota: +55 °C ✔ Teplota okolí, min.: -5 °C ✔ Napájení [V AC]: 230 ✔ Doba otáčení o 90° [s]: 120 ✔ Řídicí signál* 3-bodový SPDT ✔ Točivý moment [Nm]: 6Směšovací ventil VRG131✔ Vynikající regulace zajišťující nejvyšší výkon✔ Nízký vnitřní únik (< 0,05 %)✔ Kompaktní, snadno se montuje✔ Trvanlivost a dlouhá životnost✔ Přesné sladění ventilu a pohonu ESBE✔ Série VRG130 obsahuje 3-cestné směšovací ventily.✔ Ventily jsou vyrobeny ze speciální mosazné slitiny, takže je lze použít v topných a chladicích instalacích.✔ Řada VRG je k dispozici ve velikostech DN15-50 s různými typy přípojek.✔ Ventily perfektně spolupracují s pohony a řídicími jednotkami ESBE.Technické údaje✔ Max. statický tlak: PN10✔ Moment (při jmenovitém tlaku): DN15-32: < 3 Nm; DN40-50: < 5 Nm✔ Únik v % průtoku: Míchání: < 0,05 %; Rozdělení: < 0,02 %✔ Pracovní tlak: 1 MPa✔ Max. pokles diferenčního tlaku, míchání: 100 kPa✔ Max. pokles diferenčního tlaku, Rozdělení: 200 kPa✔ Uzavírací tlak: 200 kPa✔ Regulovatelnost Kv/Kv min, A-AB: 100✔ Střední, topná voda: kompatibilní s VDI2035✔ Střední, Směsi vody a glykolu: max. 50 %✔ Média, směsi vody a ethanolu: max. 28 %✔ Teplota média, max. nepřetržitě: +110 °C✔ Teplota média, max. dočasně: +130 °C✔ Teplota média, min.: -10 °C✔ Připojení, Vnitřní závit (Rp): EN 10226-1✔ Připojení, Vnější závit (G): ISO 228/1✔ Přípojky, svorkovnice (CPF): EN 1254-2✔ Materiál, tělo ventilu: Mosaz odolná proti odzinkování, DZR✔ Materiál, Obsah: Mosaz odolná proti otěru✔ Materiál, dřík a pouzdro: PPS kompozit✔ Materiál, O-kroužky: EPDM✔ DEN: 25✔ Kvs: 10✔ Připojení: Rp 1”✔ A: 41✔ B: 82✔ C: 34✔ D: 52✔ E: 41
