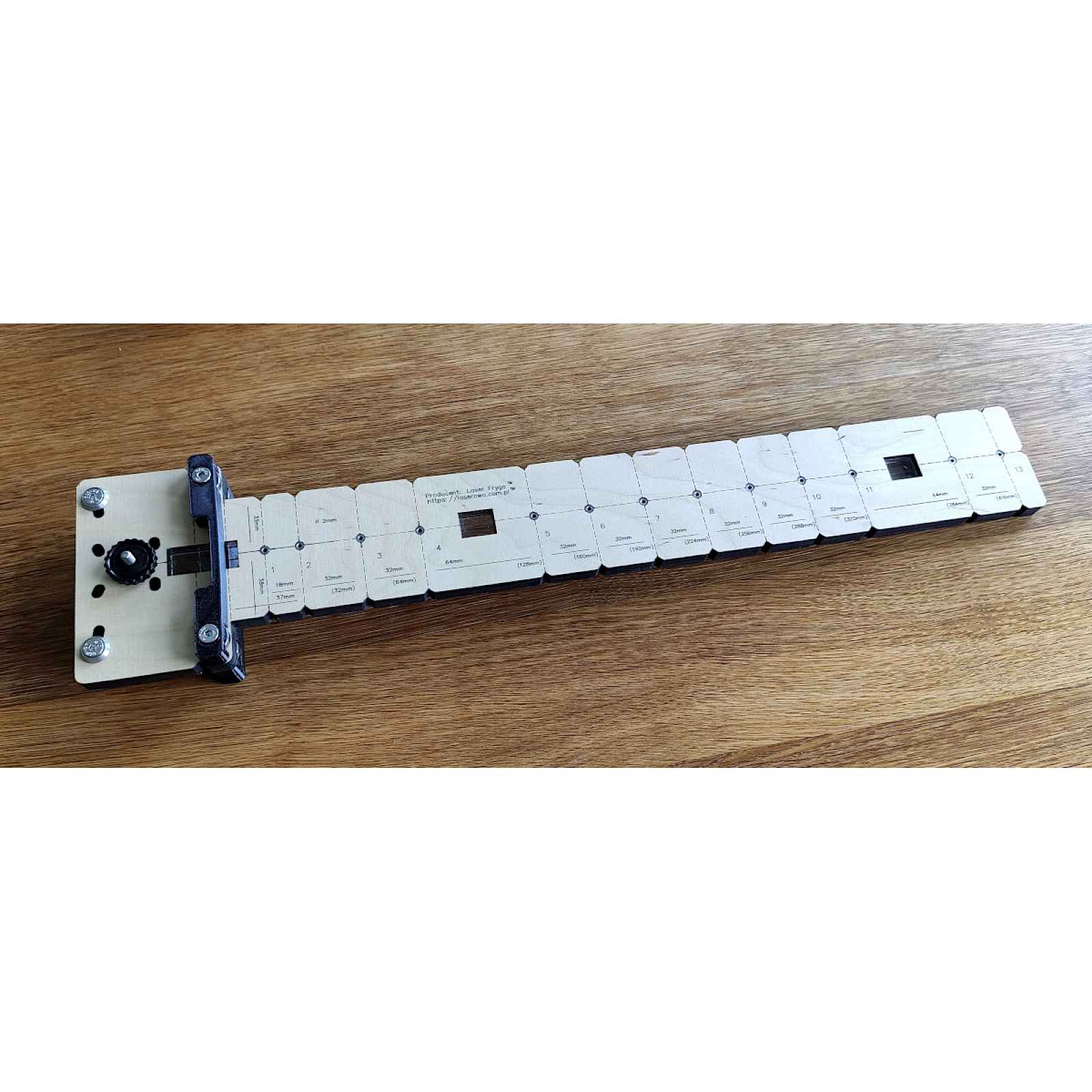

Funkčnost na videu: https://youtu.be/Hxk8aIZVRCcS pomocí šablony:Do korpusu skříně nainstalujete vodítka zásuvek – pomocí vrutyVertikálně a na správném místě provedete:Otvory fi 2 mm pro šroub pro montáž vodítek,Potřebné nástroje:vrták o průměru 2 mm,dobrý truhlářský stiskšroubovákPlynulá práce díky použití ložisek: https://youtu.be/Nzoi5UCCFSEVrtání otvorů a montáž vodítka – použití šablony s podložkami: https://youtu.be/R_R9fYyCq08Šablonu lze také nainstalovat na kolejnici: https://youtu.be/7WJAkhR1XoAFunkce produktuŠablona umožňuje vrtání otvorů pro montáž vodítek všech výrobců používajících systém 32. Například: vodítka Blum, GTV, Hettich, Grass a další.13 otvorů umožňuje rychlé vyvrtání potřebných montážních otvorů pro daný typ vodítka,Šablona je oboustranná, takže můžete vrtat pravou i levou stranu sestaveného korpusu (spodní vodítka), +čitelné popisy na jedné straně šablony usnadňují použití šablony,oboustranné číslování otvorů minimalizuje riziko záměny otvorů,okénko z plexiskla usnadňuje umístění šablony k linii,díky použití překližky je šablona lehká, tuhá a velmi praktická,Vzdálenosti 33 mm a 38 mm od okraje šablony k ose otvorů umožňují rychlé a plynulé vrtání otvorů pod spodní vodítko,nárazníky vyrobené z ložisek zaručují vysokou trvanlivost šablony,díky použití ložisek se šablona hladce a bez odporu pohybuje podél okrajů desky,štěrbinky u každého otvoru umožňují používat šablonu i v nestandardních situacích,kompatibilní se systémem 32 používaným většinou výrobců vodítek,umožňuje vrtání otvorů jak na formátech, tak i do složitých těl,vysoká trvanlivost díky použití nástrojové oceli (2 mm),existuje možnost montáže šablony na standardní kolejnici 2040,je možné objednat šablonu pro montáž na univerzální lištu BLUM – kolejnice 25x15 mm,Vlastnosti produktuvyroben z lakované překližky o tloušťce 12 mm,otvory pro vrták fi 2 mm vyztužené trubkami z nástrojové oceli,vzdálenost od nárazníku k prvnímu otvoru 19 mm, dále mezi otvory 18 - 32 - 32 - 32 - 32 - 32 - 32 - 32 - 32 - 32 - 32 - 64 - 32 mm,Vzdálenosti počítané od prvního otvoru vzdáleného 37 mm od okraje desky (v závorkách) 32 - 64 - 128 - 160 - 192 - 224 - 256 - 288 - 320 - 384 - 416 mmv závorkách je vzdálenost od otvoru vzdáleného 37 mm od okraje desky,jednostranný gravír popisů, liniíoboustranné číslování otvorů,štěrbiny označující osy otvorů,Šablona vyrobená pomocí CNC laseru zaručuje velmi vysokou přesnost (0.01 mm) ve srovnání s jinými výrobními technikami, např. digitálním 3D tiskem (0.1 mm),rozměry: 535x109 mm, pracovní část 470x71 mm.Potřebné příslušenství:vrták 2 mm,dobrý truhlářský stiskšroubovákNejčastější dotazy:Otázka: Jaká je trvanlivost šablony?Odpověď: Překližka je materiál, který se dobře osvědčuje v truhlářských šablonách. Je lehká a dobře drží rozměry. Vložené dutinky zaručují vysokou odolnost proti otěru.Šablona je lakovaná, plastové prvky jsou vyrobeny z tvrdého materiálu odolného vůči UV záření.Otázka: Drží šablona pravý úhel?Odpověď: Ano s tolerancí +-0.5 mm měřenou na konci šablony. Každá šablona prochází kontrolou kvality, během které je tento parametr kontrolován.Obsah baleníLišta v provedení s dutinkou 2 mm - 1 ksVýše uvedený popis výrobku byl napsán člověkemNa fotografiích ukazujeme skutečné produkty, nikoliv vizualizace.
