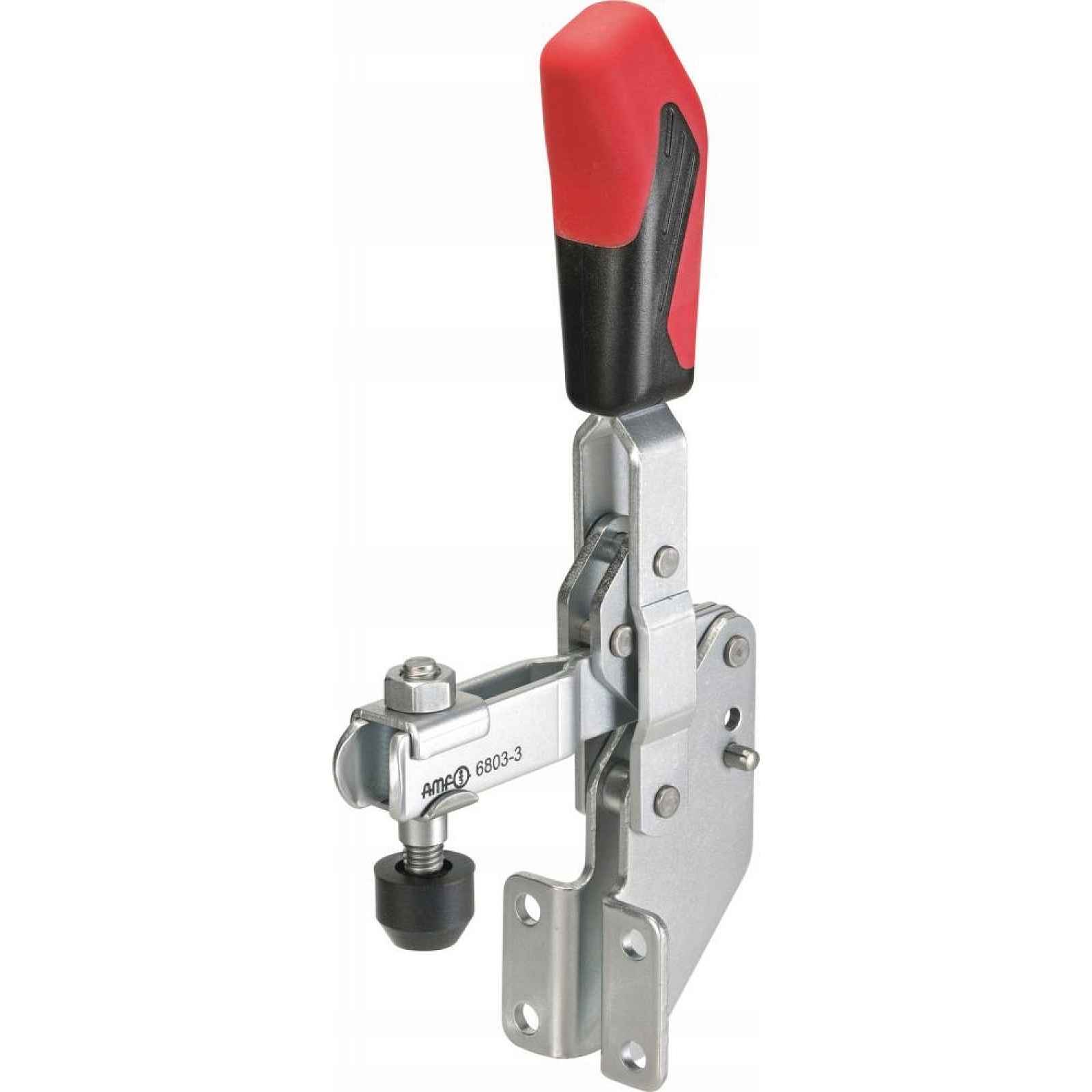

Rychloupínací svorka Amf DRS-90332 0 x 0 mm

Rychloupínací vertikální přítlak 6803 velikost 3 AMFRychloupínací vertikální přítlak 6803 velikost 3 AMF Rychloupínací přítlak, svislý, s otevřeným přítlačným ramenem a úhlovou patkou. Pro boční montáž. Pozinkovaný a pasivovaný. Nýty z nerezové oceli se pohybují v difúzně tvrzených ložiskových pouzdrech; vzhledem k nedostatku místa se nevztahují na velikost 1. Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů. Ochrana proti ztrátě přítlačného šroubu na konci přítlačného ramene. Alpha* Úhel otevření lze zvýšit stisknutím opěrného kolíku Technické údaje Velikost 3 F1 1,4 kN F2 2,5 kN Přítlačný šroub M8 x 45 Hmotnost 400 g A 8 63 C 24 D 6,5 37 F 11 H 71 H1 223 HW min. 9 HW max. 17,5 A 18 K 7 L1 111 L2 112 M 28,5 N 42,5 O 6 P 38 alpha 105° alpha* 60° Vnitřní číslo: 8239380030 Č.: DRS-90332 EAN: 4020772090333
