Rychloupínací svorka Amf DRS-90324 0 x 0 mm

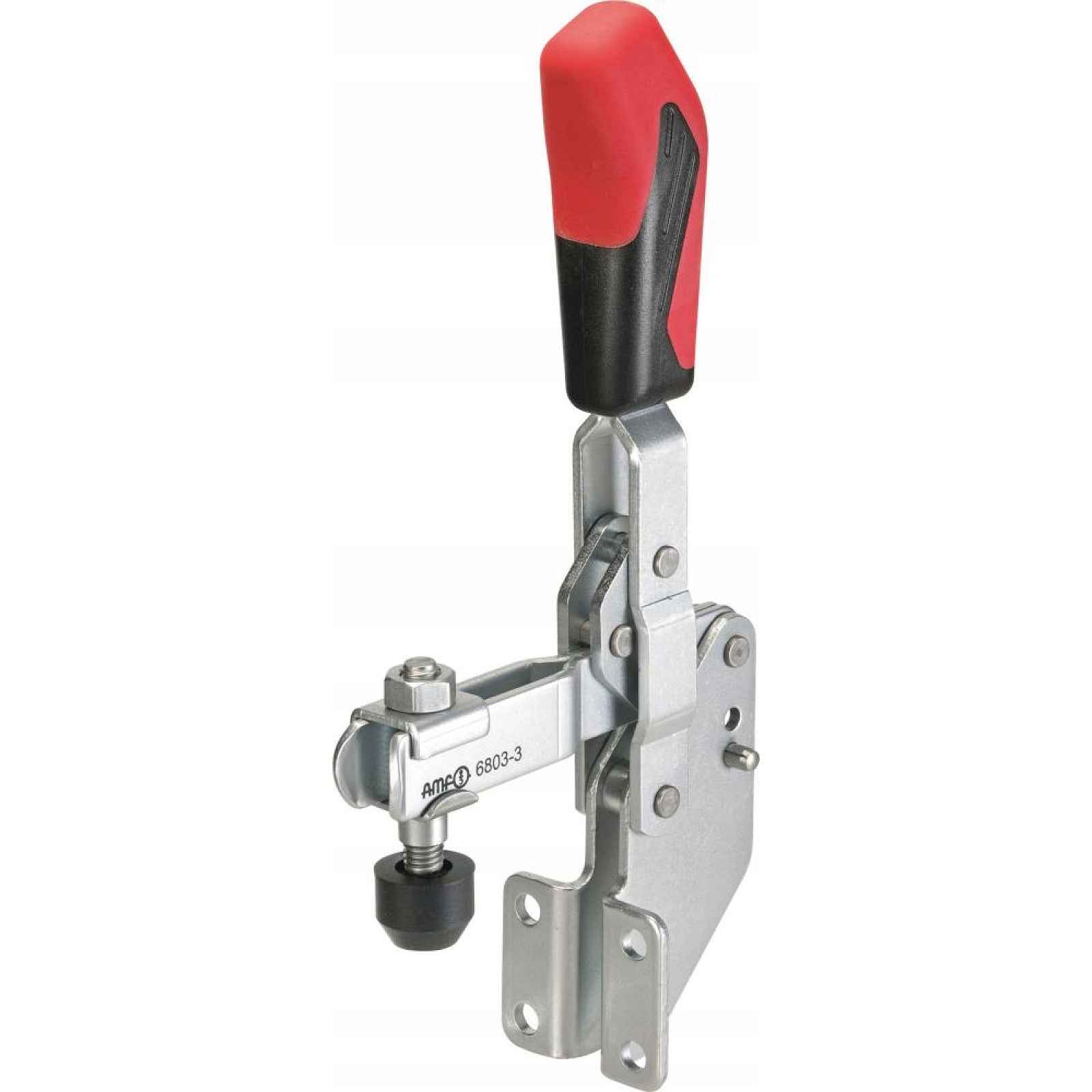

Rychloupínací vertikální přítlak 6803 velikost 2 AMFRychloupínací vertikální přítlak 6803 velikost 2 AMF Rychloupínací přítlak, svislý, s otevřeným přítlačným ramenem a úhlovou patkou. Pro boční montáž. Pozinkovaný a pasivovaný. Nýty z nerezové oceli se pohybují v difúzně tvrzených ložiskových pouzdrech; vzhledem k nedostatku místa se nevztahují na velikost 1. Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů. Ochrana proti ztrátě přítlačného šroubu na konci přítlačného ramene. Alpha* Úhel otevření lze zvýšit stisknutím opěrného kolíku Technické údaje Velikost 2 F1 1 kN F2 1,2 kN Přítlačný šroub M6 x 35 Hmotnost 220 g A 6 B 41 C 20 D 6,1 E 25 F 6 H 60 H1 167 HW min. 7,5 HW max. 15,5 A 12 K 6 L1 77 L2 81 M 25,5 N 37 O 5 P 32 alpha 105° alpha* 60° Vnitřní číslo: 8239380020 Č.: DRS-90324 EAN: 4020772090326
