Rychloupínací svorka Amf 4020772093259 1 x 1 mm

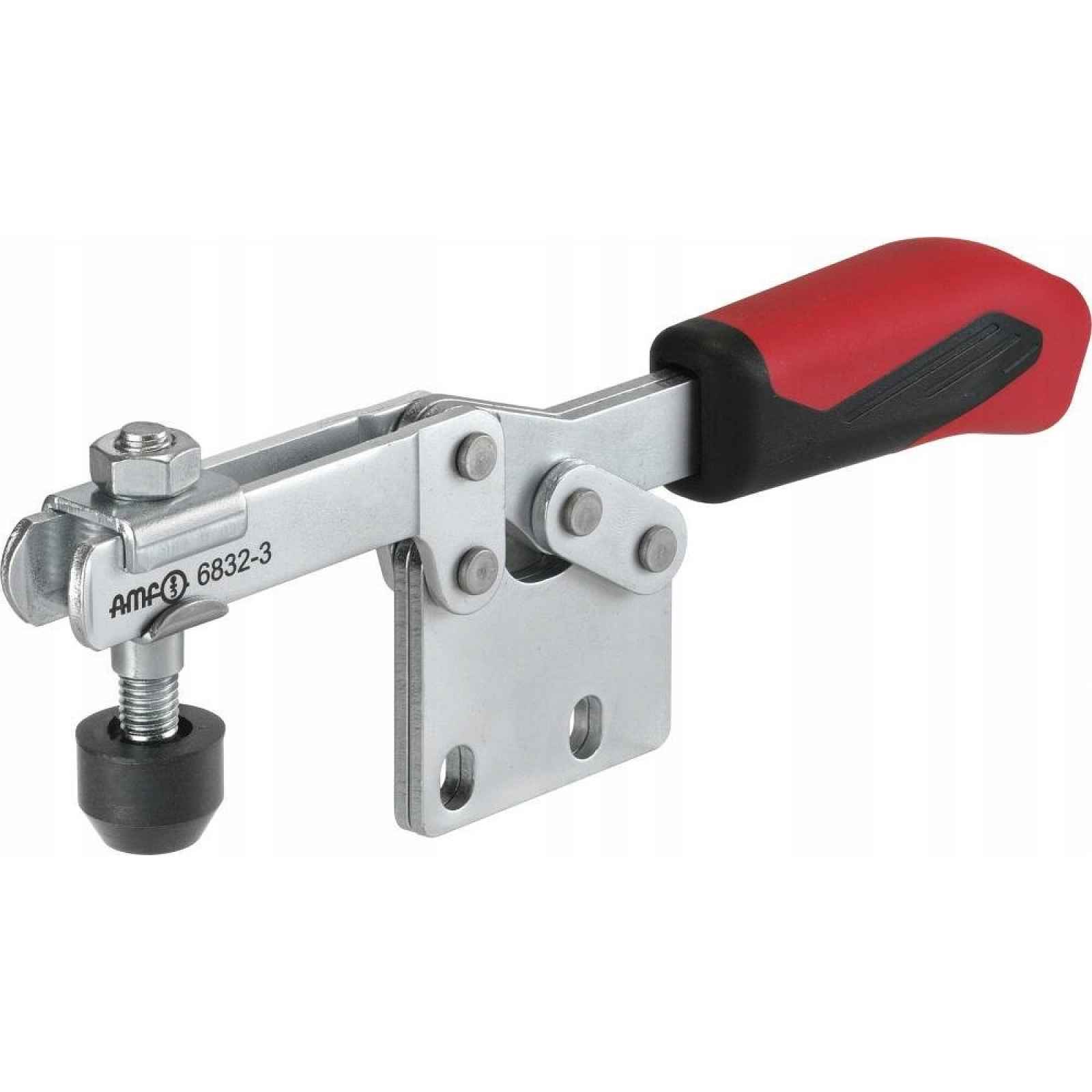

Rychloupínací přítlak, horizontální 6832 wlk. 5 AMF AMF Rychloupínací přítlak, vodorovný, s vertikální nohou Provedení: Rychloupínací přítlak, vodorovný, s otevřeným přítlačným ramenem a svislou patkou. Pozinkovaný a pasivovaný. Nýty z nerezové oceli se pohybují v difúzně tvrzených ložiskových pouzdrech; vzhledem k nedostatku místa se nevztahují na velikost 0 a 1. Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů. Ochrana proti ztrátě přítlačného šroubu na konci přítlačného ramene. Použití: pro upevnění na středové části a pro svařované konstrukce. Kód výrobce: 8239400050 Velikost: 5 F1: 3 kN F2: 5 kN Přítlačný šroub: M8 x 65 Hmotnost: 1080 g A: 10 B: 123 C: 41,5 D: 8,5 D1: – E: 78 F: 16 H: 65 H1: 92,5 H2: 128 Minimální HW: 21,5 HW max.: 45 I: 25 K: 12,5 L: – L1: 321 N: 36 P: 77 alpha: 90°
