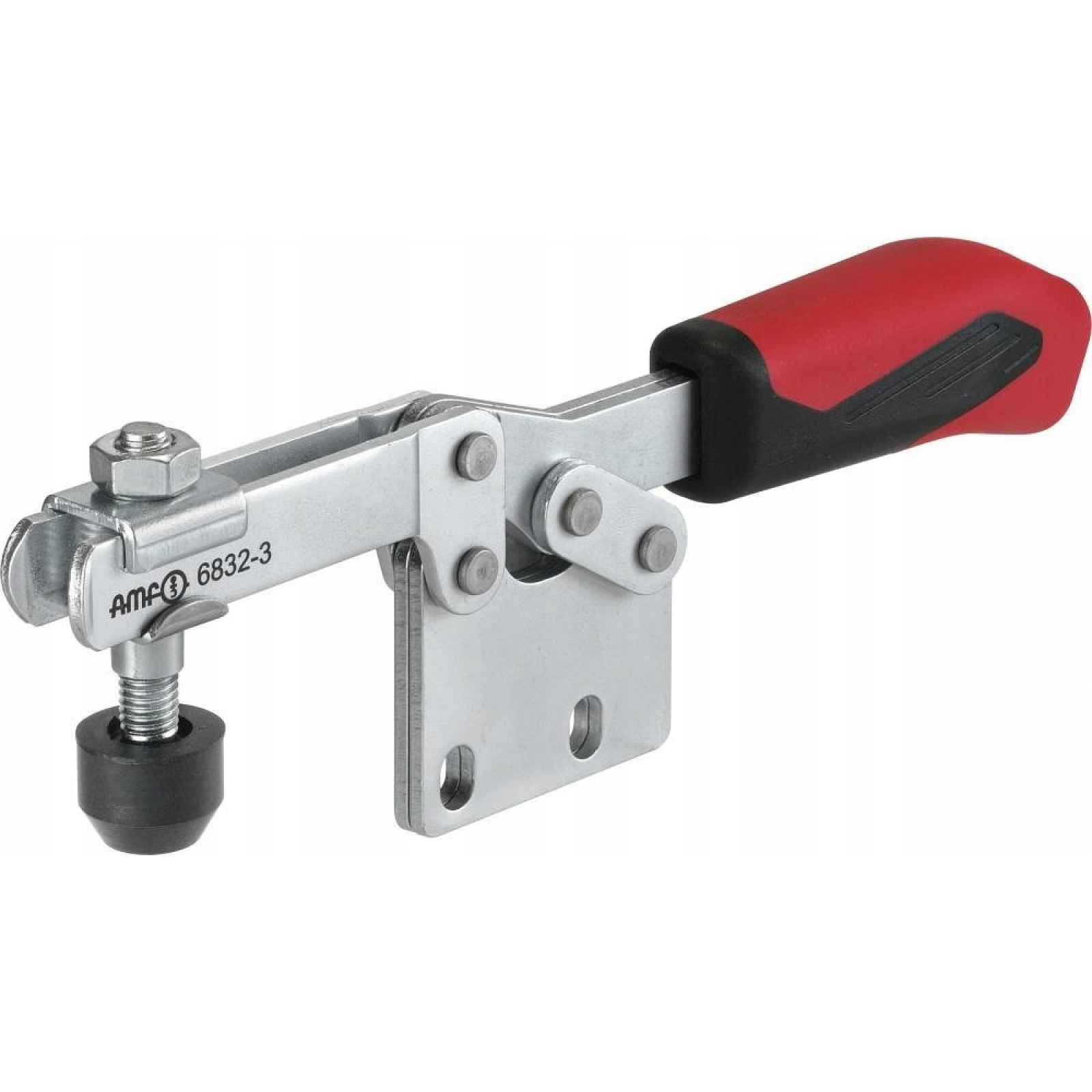

Rychloupínací svorka Amf 4020772093228 2 x 61 mm

Rychloupínací přítlak, horizontální 6832 wlk. 2 AMFRychloupínací přítlak, vodorovný, s vertikální nohou Provedení: Rychloupínací přítlak, vodorovný, s otevřeným přítlačným ramenem a svislou patkou. Pozinkovaný a pasivovaný. Nýty z nerezové oceli se pohybují v difúzně tvrzených ložiskových pouzdrech; vzhledem k nedostatku místa se nevztahují na velikost 0 a 1. Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů. Ochrana proti ztrátě přítlačného šroubu na konci přítlačného ramene. Použití: pro upevnění na středové části a pro svařované konstrukce.Parametry l1: 164 Velikost: 2 d1: 5,6 d: 5,6 l: 12,7 alpha: 90° A: 6 B: 64 P: 38 C: 26 Hmotnost: 185 g F1: 1 kN F2: 1,2 kN H1: 61 E: 32 H: 40 I: 13,2 Přítlačný šroub: M6 x 35 F: 16 H2: 68 HW min.: 15 HW max. : 22 K: 6 N: 21
