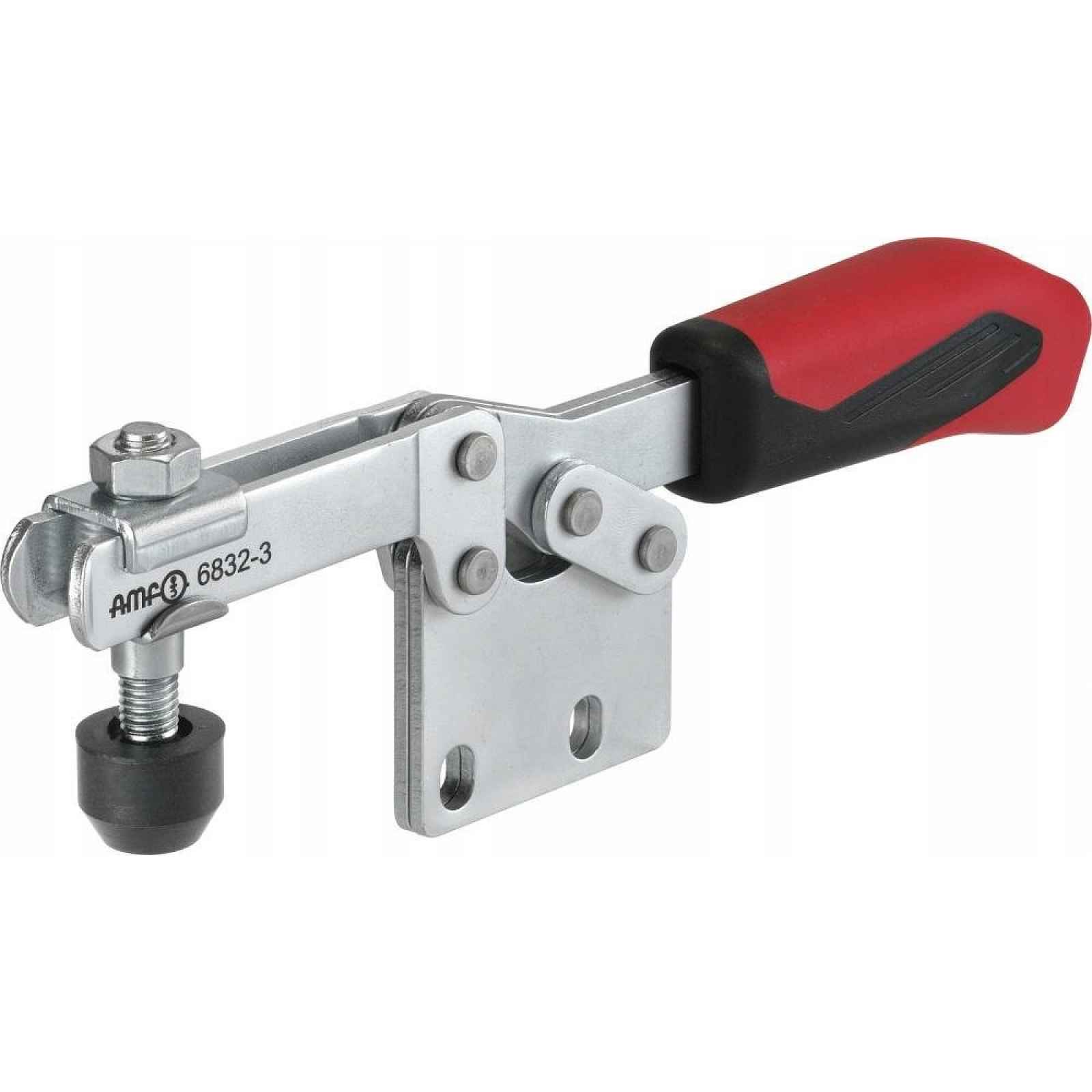

Rychloupínací svorka Amf 4020772093211 1 x 1 mm

Rychloupínací přítlak, horizontální 6832 wlk. 1 AMFRychloupínací přítlak, vodorovný, s vertikální nohou Provedení: Rychloupínací přítlak, vodorovný, s otevřeným přítlačným ramenem a svislou patkou. Pozinkovaný a pasivovaný. Nýty z nerezové oceli se pohybují v difúzně tvrzených ložiskových pouzdrech; vzhledem k nedostatku místa se nevztahují na velikost 0 a 1. Mazané ložiskové body Ergonomická rukojeť odolná vůči olejům, s velkou plochou přilnutí k ruce, s měkkými komponenty. Bezpečný upínací prvek s ochranou prstů. Ochrana proti ztrátě přítlačného šroubu na konci přítlačného ramene. Použití: pro upevnění na středové části a pro svařované konstrukce.Parametry l1: 120 Velikost: 1 d1: - d: 5,2 l: - alpha: 90° A: 5 B: 42 P: 34 C: 13-14,5 Hmotnost: 105 g F1: 0,8 kN F2: 1,1 kN H1: 43 E: 6,5 H: 31,5 I: 10 Přítlačný šroub: M5 x 30 F: 8 H2: 49 HW min.: 8 HW max. : 15 K: 5,5 N: 18
