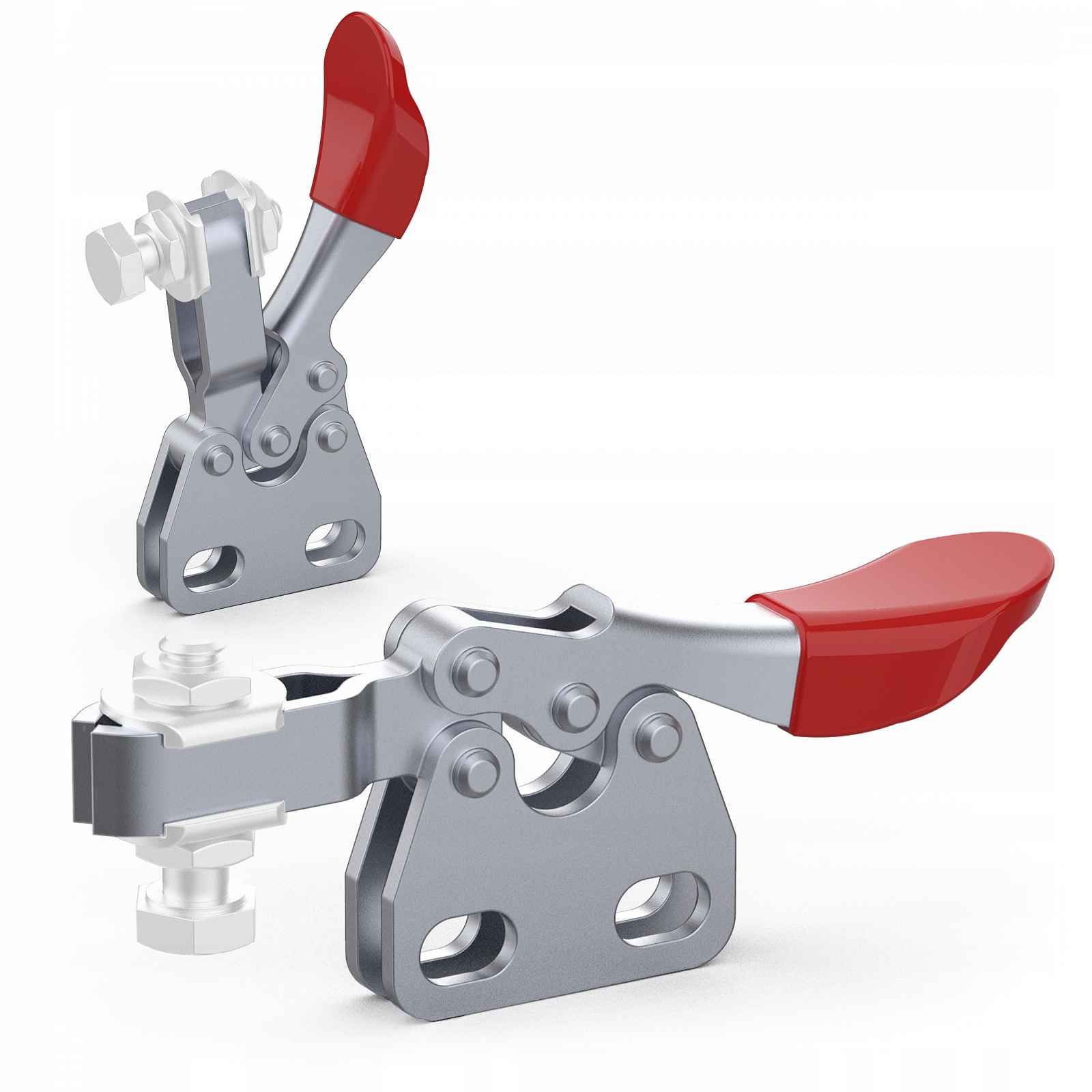

Rychloupínací Přítlak Horizontální 25 kg Nastavitelná truhlářská svařovací svorka
Horizontální rychloupínací přitlačovač s průmyslovou kvalitouVyrobeno v EURegulovatelný pracovní dosahPáka je v zavřené poloze umístěna vodorovněPřítlačné rameno se pohybuje v opačném směru než pákaVertikální upevnění s otvory pro šrouby, k přišroubováníMini verze – kompaktní velikost pro místa s… Celý popis ↓
Popis Rychloupínací Přítlak Horizontální 25 kg Nastavitelná truhlářská svařovací svorka
Horizontální přítlak s vertikální příchytkou 250N
Kód produktu: 70.1200.00250.0
Materiál
| Kolenní mechanismus | ocelRukojeť: měkké PVC |
| Množství | 1 ksROZMĚRY: |
| Maximální hodnota | 250 N |
L: 67 mm
| L1 | 19,3 mm |
| L2 | 5,2 mm |
| L3 | 2,4 mm |
H: 25 mm
| h1 | 11 mm |
| h2 | 6,4 mm |
m: 1,5 mm
s: 3 mm
| d1 | M4 mm |
| d2 | 4,3 mm |
A: 24 mm
a:13,6 mm
b1: 13 mm
α: 90°VLASTNOSTI A POUŽITÍ
omezeným prostoremPevný kolenní mechanismus bez vůle zaručuje vysokou přítlačnou sílu a opakovatelnost pohybůPlynulá práce díky mazaným ložiskovým bodůmRychloupínací přítlačné prvky slouží k stabilnímu upevnění prvků k pracovní plošeNacházejí použití při opracování dřeva, kovu a plastůPoužívají se mj. v svařovacích stolech, truhlářských stolech, měřicích strojích
POZOR: Nabídka zahrnuje samotný přítlak bez přítlačného šroubu. Vhodná šroubová sada je k dispozici jako varianta aukce.
