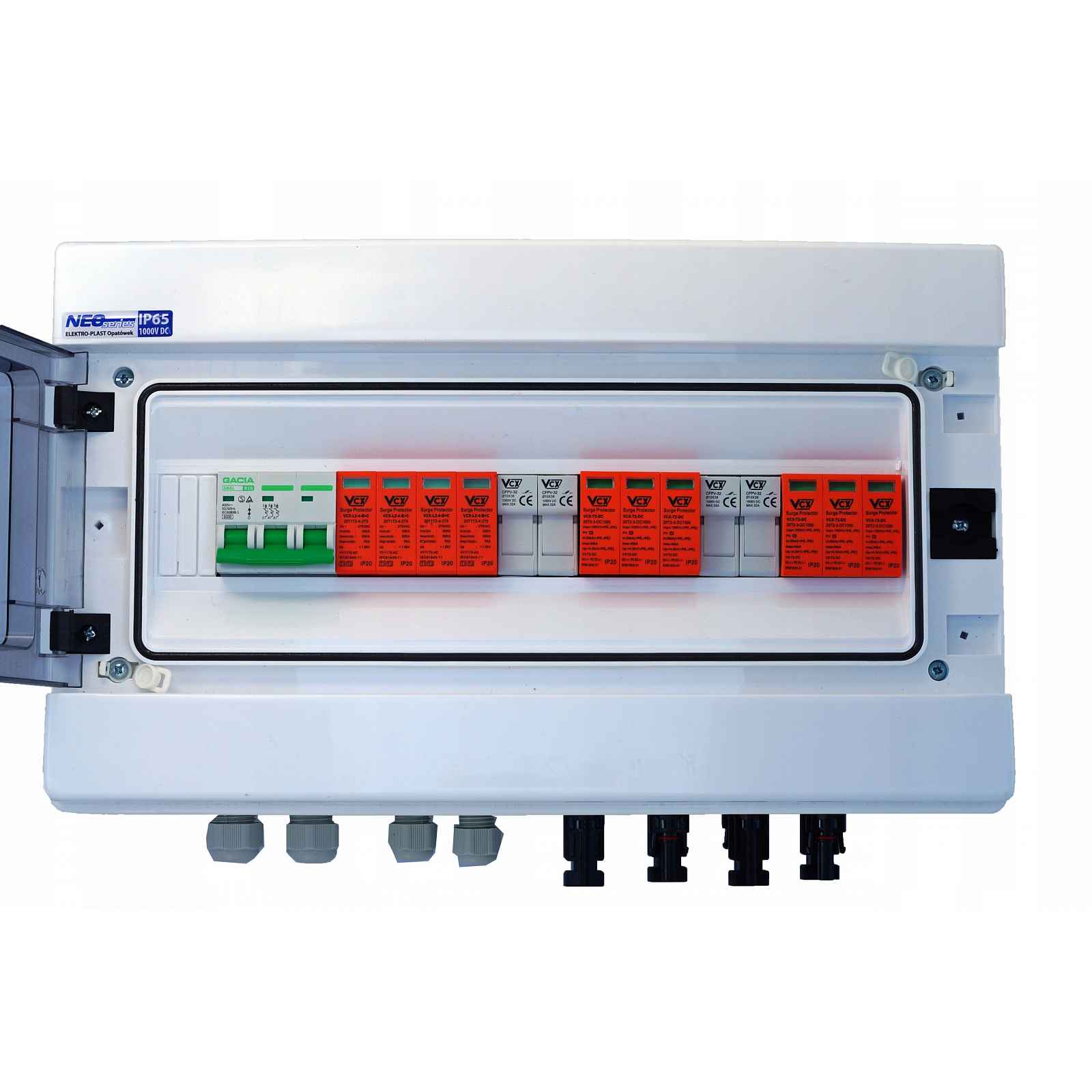

Rozvaděč Pv 1000V Dc/ac 2 Tanga Fotovoltaika
ROZVADĚČ PV 1000V AC/DC2 TANGA. Celý popis ↓
Popis Rozvaděč Pv 1000V Dc/ac 2 Tanga Fotovoltaika
PŘIPRAVENA K PŘIPOJENÍ.Produkt je zapojen solárními kabely a LGY podle norem.Vyvedené tlumiče a spojky MC4.SPECIFIKACE:počet tang: 2DC napětí: 1000 VMax. vstupní proud na string: 15AMax. proud výstupního vypínače: 32 APočet výstupů (MPPT):2OCHRANA POUZDRA: IP65Údaje na straně DC:
| Třída ochrany | T2 |
| Zkušební proud | In(8/20) 20 kA |
| Maximální proud | Imax(8/20) 40 kA |
| Napěťová úroveň ochrany | Up < 4,0 kV |
| Maximální provozní napětí | Uc 1060 V DC |
Údaje na straně AC
| Třída ochrany | T2 |
| Zkušební proud | In(8/20) 20 kA |
| Maximální proud | Imax(8/20) 40 kA |
| Napěťová úroveň ochrany | < 1,2 kV |
| Maximální provozní napětí | Uc 275 V AC |
Zobrazit celý popis
Nadproudová pojistka B16 3P
| Konektory MC4 | Standard IP67 |
| Pojistka PV DC | Standard |
| Přepěťová ochrana | Standardní |
| Pojistkové vložky | 12A (možnost změny na jinou ampéráž) |
Nástěnné rozvaděče RH
Hermetické rozvaděče řady RH „NEO“ jsou určeny pro domácí i průmyslové použití s možností instalace nadproudových jističů a elektrických přístrojů. Jsou k dispozici v nástěnné verzi a nacházejí široké použití v instalacích prováděných mimo budovy.Technické vlastnosti:
rozvaděče jsou vybaveny průhlednými zatemněnými dveřmi otevíratelnými do strany (doleva nebo doprava), které jsou přizpůsobeny pro montáž zámku na klíč,
- k dispozici v bílé barvě,
- vyrobeno z vysoce kvalitního plastu >ABS< odolného vůči vysokým teplotám do 960 °C (zkouška rozžhavenou tyčí – platí pro svorkovnici),
- stabilita provozu od -25oC do +60oC,
- odolnost proti nárazům (stupeň IK 07),
- třída ochrany II
- stupeň krytí IP 65
- možnost instalace fotoaparátů o hloubkách 68 a 75 mm,
- 12- a větší modulární modely vybavené oslabením stěn pro kabelové průchodky a instalační trubky,
- možnost plombování dvířek,
rozvaděče jsou vybaveny: svorkovými lištami pro koleje N a PE, montážní podpěrou TH 35, samolepicí etiketou pro popisy.
Podrobné vybavení: Rozvaděč je již připraven k připojení, je zapojen, seznam prvků použitých při výroběRozvaděč RH-18 – 1 KsOchranný chránič AC 4P + C – 1 KsOchranný kryt DC 3P 1200V – 2ksNadproudový spínač 3P 16A – 1 KsBezpečnostní základna – 2ksCylindrické vložky – 4ksLGY a solární kabelyKonektory MC4TlumivkyJe možné konfigurovat rozvaděč, v takovém případě prosím zašlete dotazVšechny použité výrobky mají certifikáty umožňující použití ve fotovoltaice.Rozvaděče skládají osoby s oprávněním.
