Rozšiřující modul převodů 400A pro MEW-01 s převodovkami Supla Zamel

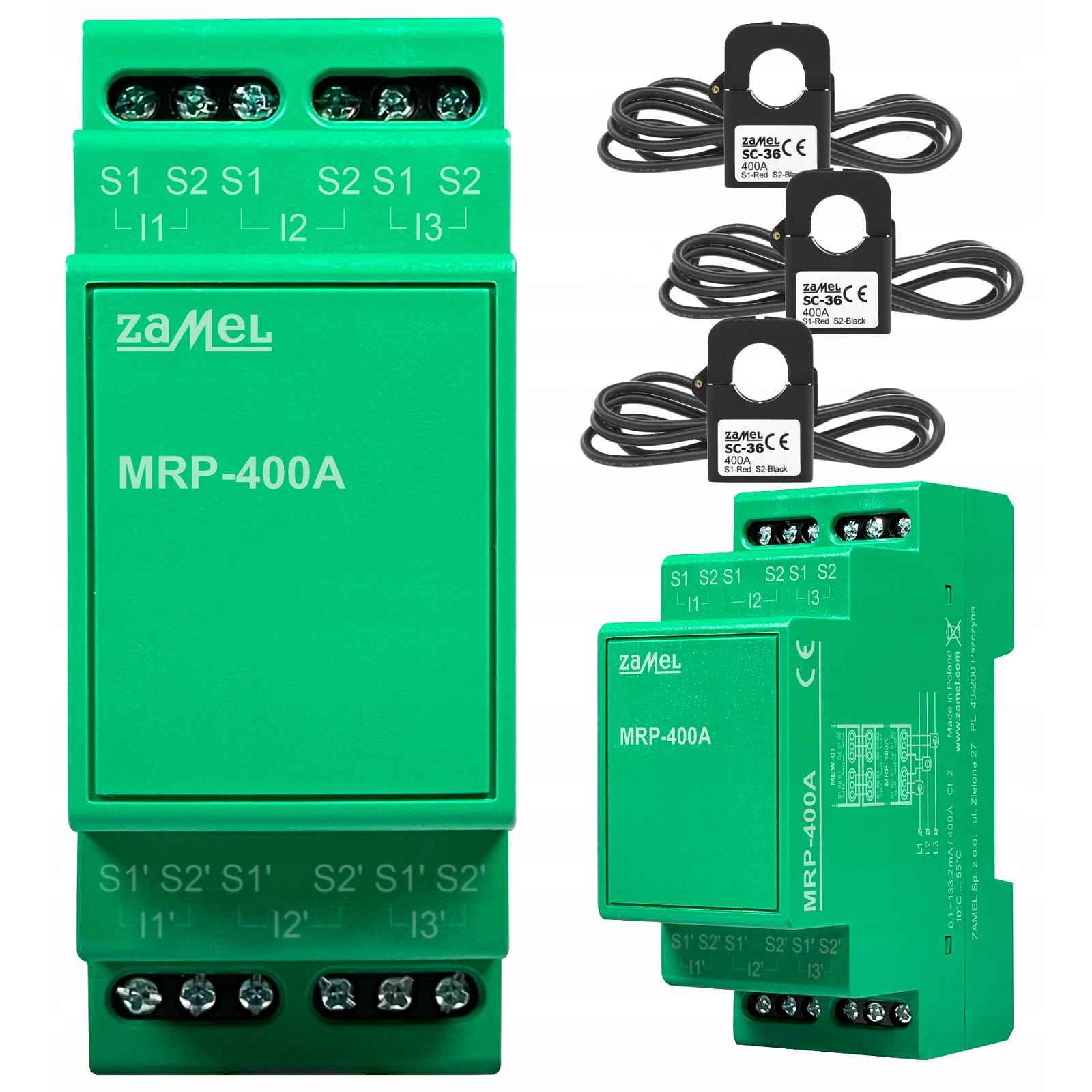

Rozšiřující modul převodovek 400AZAMEL MRP-400A✔ Modul slouží k rozšíření možností měření MEW-01✔ MRP-200A umožňuje monitorování elektrické sítě, kde proud dosahuje až 400 A✔ Zařízení lze použít všude tam, kde je potřeba rozšířit maximální naměřené hodnoty nainstalovaného zařízení, kterým je Monitor elektrické energie MEW-01 MRP, MEW-01 nebo MEW-01 LITE.✔ Proudové měniče SC-36 jsou součástí balení✔ Maximální průměr kabelu pro převodovku: 36 mm pro MRP-400ASada se skládá1 ks Rozšiřující modul MRP-400A3 ks Proudové měniče SC-36Návod k použití vpolštiněMontážPo připojení zařízení k předem nainstalovanému monitoru elektrické energie je nutné nasadit na proudové vodiče transformátory dodané s modulem.Převodníky je třeba postupně připojit k svorkám S1 a S2 a dbát na to, aby se napájecí fáze V1 monitoru elektrické energie skrývala s fází, ve které bude měření prováděno.V tomto případě se jedná o převodovku I1.Podobně postupujeme i s V2, V3 a I2, I3.AkceZařízení po připojení a zapnutí napájení monitoru elektrické energie nevyžaduje žádnou konfiguraci.Pro správné monitorování parametrů sítě je nutné v konfiguračním režimu zařízení MEW-01, MEW-01 LITE zvolit odpovídající typ namontovaného modulu následujícím způsobem:Pokud MEW-01, MEW-01 LITE není v konfiguračním režimu, je třeba ho zadat podržením tlačítka CONFIG po dobu 5 sekund. Dioda STATUS začne rychle pulzovat.Zařízení vystaví Wi-Fi síť s názvem MEW-01.......... s kterou je třeba se spojit.V internetovém prohlížeči je třeba vložit adresu: (uvedenou v návodu)Po otevření konfigurační stránky je třeba zvolit vhodný typ použitých převodovek: 100 A, 200 A, 400 AUložte si náš výběr stisknutím tlačítka SAVE & RESTART.Technické údajeVstupní svorky: I1, I2, I3 – připojení monitoru elektrické energieVýstupní svorky: I1’, I2’, I3’ – připojení proudových transformátorůPočet připojovacích svorek: 12Průřez připojovacích vodičů: 0,2 – 2,5 mm2Utahovací moment: 0,4 NmPracovní teplota: -25 – +50 °CPracovní poloha: libovolnáUpevnění pouzdra: kolejnice TH 35Stupeň ochrany krytu: IP20Rozměry: 90 x 35 x 66 mmHmotnost: MRP-200A: 0,068 kgMožnosti SUPLA – kontrolujte téměř každé elektrické zařízení ve vaší domácnosti:Celý svůj dům můžete spravovat pomocí jediné aplikace, díky které máte přístup k:Nastavení rolet, otevírání vrat a branek, ovládání osvětlení, nastavení LED osvětlení, monitorování spotřeby proudu.Díky rozvrhům můžete například nastavit, aby se osvětlení před domem zapnulo po západu slunce nebo aby se rolety otevřely ráno, když se obvykle probudíte.SUPLA komunikuje prostřednictvím bezdrátové sítě.Díky tomu nemusíte investovat do drahých regulátorů automatizace budov.Prostřednictvím Wi-Fi se můžete připojit k zařízením odkudkoli na zemi.Nemusíte se starat o přivádění dalších komunikačních kabelů k zařízením.Měření spotřeby elektrické energie a proudu, napětí a výkonu na 3 fázích.Možnost měření spotřeby elektrické energiev 1 fázi.Všechno je po ruce – každému z nás občas přijde otázka, zda vypnul světlo, sporák nebo konvici po odchodu z domu.Dnes už se o to nemusíte starat.Stačí namontovat zařízení SUPLA a okamžitě můžete zkontrolovat, zda bylo skutečně vypnuto vše, co mělo být.Přenos a přístup k naměřeným datům v cloudu.Stahování zpráv o spotřebě elektrické energie do souboru aplikace Excel.Údaje o spotřebě elektrické energie a měřených parametrech sítě (včetně grafů) jsou uvedeny v aplikaci Supla.Společenství SUPLA – produkty SUPLA mají rozvinutou komunitu.Můžete sdílet své připomínky a nápady s ostatními uživateli systému, můžete hledat podporu a inspiraci na komunitním fóru.Přidejte se k tisícům spokojených uživatelů!SUPLA – Váš inteligentní domovNa trhu dostupné systémy automatizace budov jsou obvykle velmi složité, uzavřené a nákladné.V mnoha případech vyžadují instalaci již ve fázi výstavby objektu.SUPLA je jednoduchá, otevřená a zdarma.Díky SUPLI můžete mimo jiné ovládat osvětlení, zapínat a vypínat domácí spotřebiče a RTV, otevírat a zavírat brány a dveře nebo kontrolovat teplotu v místnostech.To vše můžete udělat jedním
