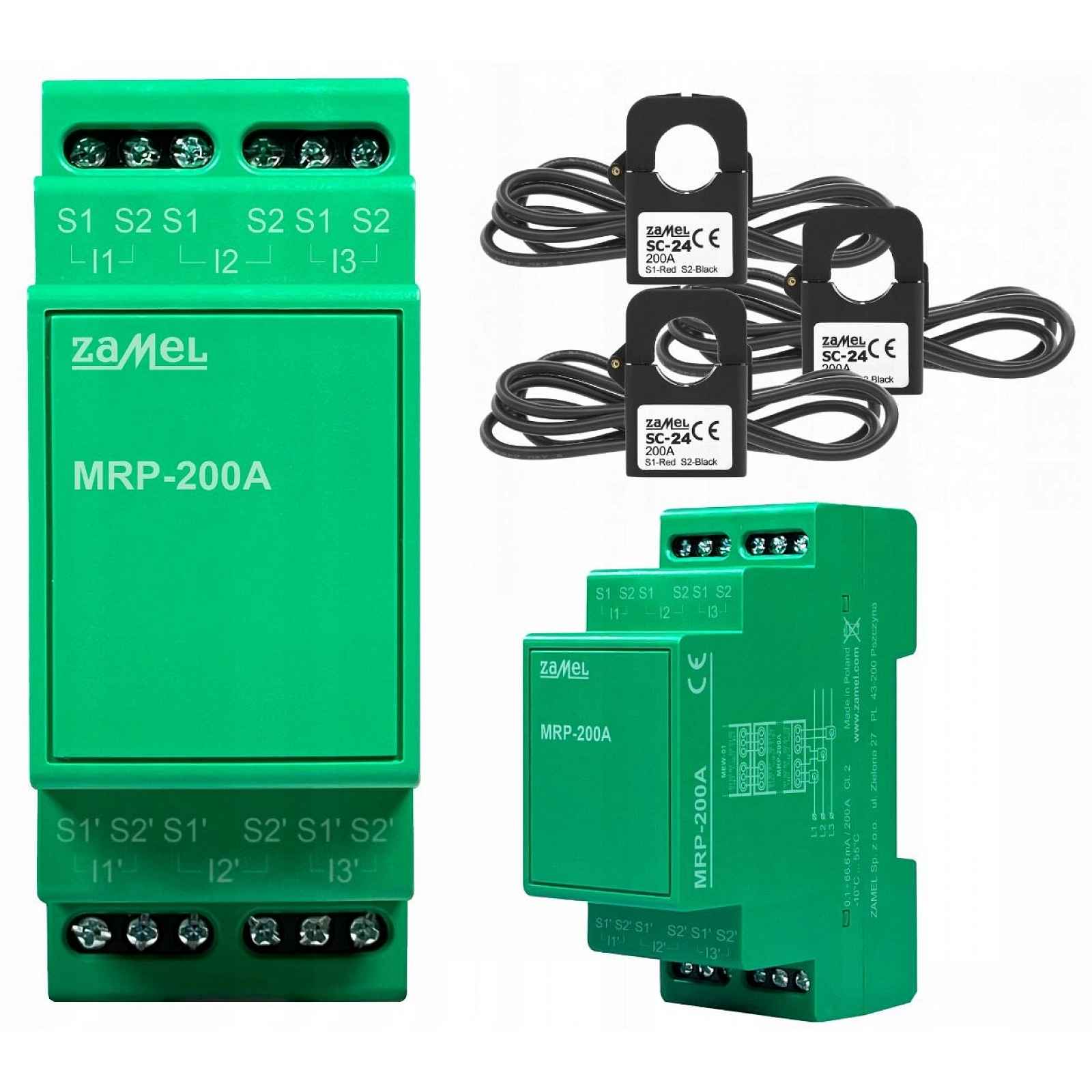

Rozšiřující modul převodovek 200AZAMEL MRP-200A✔ Modul slouží k rozšíření možností měření MEW-01✔ MRP-200A umožňuje monitorování elektrické sítě, kde proud dosahuje až 200 A✔ Zařízení lze použít všude tam, kde je potřeba rozšířit maximální naměřené hodnoty nainstalovaného zařízení, kterým je Monitor elektrické energie MEW-01 MRP, MEW-01 nebo MEW-01 LITE.✔ Proudové měniče SC-24 jsou součástí balení✔ Maximální průměr kabelu pro převodovku: 24 mm pro MRP-200ASada se skládá1 ks Rozšiřující modul MRP-200ANávod k použití vpolštiněInstalacePo připojení zařízení k předem nainstalovanému monitoru elektrické energie je nutné nasadit na proudové vodiče transformátory dodané s modulem.Převodníky je třeba postupně připojit k svorkám S1 a S2 a dbát na to, aby se napájecí fáze V1 monitoru elektrické energie skrývala s fází, ve které bude měření prováděno.V tomto případě se jedná o převodovku I1.Podobně postupujeme i s V2, V3 a I2, I3.AkceZařízení po připojení a zapnutí napájení monitoru elektrické energie nevyžaduje žádnou konfiguraci.Pro správné monitorování parametrů sítě je nutné v konfiguračním režimu zařízení MEW-01, MEW-01 LITE zvolit odpovídající typ namontovaného modulu následujícím způsobem:Pokud MEW-01, MEW-01 LITE není v konfiguračním režimu, je třeba ho zadat podržením tlačítka CONFIG po dobu 5 sekund. Dioda STATUS začne rychle pulzovat.Zařízení vystaví Wi-Fi síť nazvanou MEW-01.......... s kterou je třeba se spojit.V internetovém prohlížeči zadejte adresu: (uvedenou v návodu)Po otevření konfigurační stránky je třeba zvolit vhodný typ použitých převodovek: 100 A, 200 A, 400 AUložte náš výběr stisknutím tlačítka SAVE & RESTART.Technické údajeVstupní svorky: I1, I2, I3 – připojení monitoru elektrické energieVýstupní svorky: I1’, I2’, I3’ – připojení proudových transformátorůPočet připojovacích svorek: 12Průřez připojovacích vodičů: 0,2 – 2,5 mm2Utahovací moment: 0,4 NmPracovní teplota: -25 – +50 °CPracovní poloha: libovolnáUpevnění pouzdra: kolejnice TH 35Stupeň ochrany krytu: IP20Rozměry: 90 x 35 x 66 mmHmotnost: MRP-200A: 0,068 kg
