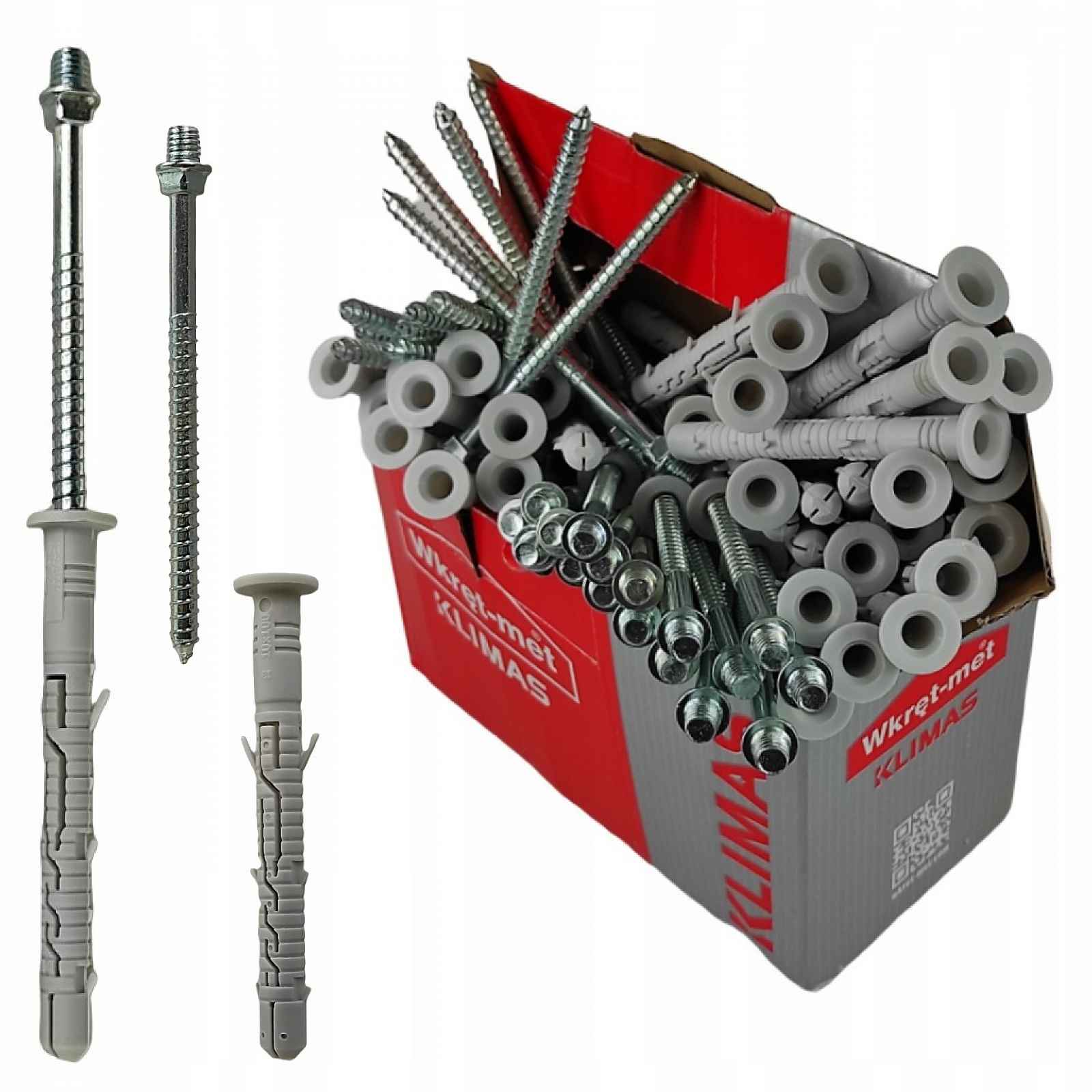

Rozpěrný dvouzávitový rámový kolík 10x160 50 kusů

KPD-10160Ramová hmoždinka značky Wkręt-met s oboustranným závitovým šroubem pro montáž okapových, ventilačních nebo kabelových objímek jako upevňovací prvek.Tělo hmoždinky je vyrobeno z polyamidu se speciálně tvarovaným oboustranným závitovým šroubem z pozinkované oceli.Použitý metrický závit M8 umožňuje montáž většiny držáků a objímek.Ramová hmoždinka se vyznačuje vysokou pevností a bezproblémovou montáží do různých materiálů.TECHNICKÉ PARAMETRY VÝROBKU:- Průměr [mm]: 10- Rozměry tělesa Lk x dk [mm]: 10 x 160- Rozměry šroubu h š x d š [mm]: 7 x 165- Typ hlavy šroubu : HEX/M8- Velikost klíče : SW8- Max. užitná délka tfix [mm]: 90- Počet kusů v balení: 50Vlastnosti a výhody:- Hlava zakončená metrickým závitem M8 umožňuje přímou montáž hlavy objímky- Držák na klíč SW-10 pod metrickým závitem usnadňuje zašroubování šroubu do těla hmoždinky- Speciální plastové výstupky zajišťují tělo hmoždinky v otvoru a brání jejímu otáčení během montáže- Rozpěrná zóna ve 4 směrech zvyšuje přítlačnou plochu a nosnost kotvení- Čelní rozpěrná zóna zvyšuje nosnost upevnění- Kuželové zakončení těla hmoždinky dokonale lícuje s podklademZPŮSOB MONTÁŽE:1. Před instalací je třeba identifikovat podklad, do kterého bude hmoždinka instalována, a porovnat zatížení, které hmoždinka unese, s únosnostmi uvedenými v bezpečnostním listu nebo v národním technickém posouzení.2. Vhodná délka hmoždinky by měla být zvolena tak, aby se dilatační zóna nacházela v konstrukčním materiálu stěny (tloušťka upevňovaného prvku odpovídá maximální užitné délce hmoždinky - tfix).3. V závislosti na typu podkladu by se měla použít vhodná metoda vrtání (otvory v děrovaném zdivu nebo betonu by se měly vrtat vrtačkou bez příklepu).4. Průměr vyvrtaných otvorů by měl odpovídat průměru použitých hmoždinek.5. Otvory v pevných podkladech by měly být alespoň o 10 mm hlubší než hloubka kotvy.6. Otvory v plných materiálech by měly být očištěny od vrtných úlomků pohybem vrtáku tam a zpět sníženou rychlostí.7. Do vyvrtaného otvoru se zasune hmoždinka a šroub se zašroubuje, dokud není zcela zapuštěn do pouzdra.8. Násilné utahování šroubu může způsobit jeho zlomení, na což se nevztahuje záruka výrobce.9. Teplota během instalace hmoždinky by měla být nad 0 °C (to platí pro teplotu podkladu).FOTOGRAFIE PRODUKTURamové hmoždinky KPD mají Národní technické posouzení:ITB-KOT-2018/0528 vydání 1Díky tomu máte jistotu, že produkty se vyznačují nejvyšší kvalita a jsou bezpečné při používání.
