Rozpěrné hmoždinky 12x230 rámové Kpr-fast-k na Klíč/torx Wkręt-met 25 ks

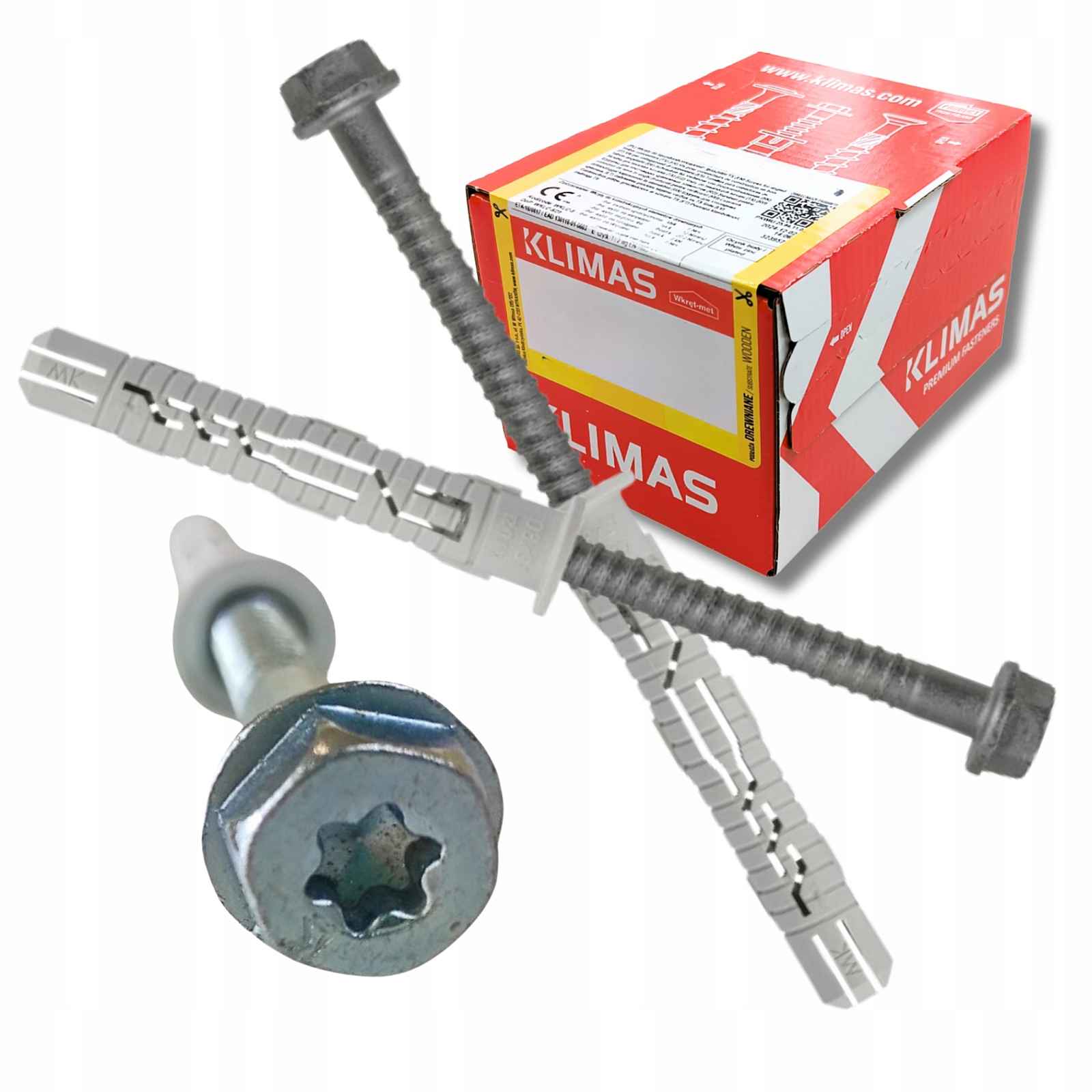

Rozpěrné rámové kolíkyKPR-FAST-12230KRozpěrný rámový kolík plastový značky Wkręt-met s šroubem se šestihrannou podložkovou hlavou a drážkou TORX pro montáž pomocí prvku připevněného ke všem třídám podkladů.Rozpěrné rámové kolíky jsou vyrobeny z polyamidu se speciálně tvarovaným šroubem typu K (podložková hlava) pro montáž prvků na všechny typy podkladu.Šrouby jsou vyrobeny z oceli a jsou pokryty elektrolytickou zinkovou vrstvou nebo neelektrolytickou zinkovou vrstvou. Plastová vložka se rozepne zašroubováním šroubu, který přitlačí pouzdro ke stěnám vyvrtaného otvoru.Spojovací prvky se vyznačují velmi vysokou pevností a bezproblémovou montáží do různých materiálů. Kolíky s podložkovou hlavou (K) se nejčastěji používají k upevnění kovových prvků.Technická specifikace:➡ Průměr Ø (dk): 12 mm➡ Délka těla (Lk): 230 mm➡ Průměr šroubu (dva): 8 mm➡ Délka šroubu (Lw): 235 mm➡ Max. použitelná délka tfix [mm]: 160➡ Efektivní hloubka ukotvení heff [mm]: 70➡ Počet kusů v balení: 25➡ Velikost klíče: SW13 / TORX 40Montážní parametry:* Podklady: Podklady podle ETAG020; A – běžný beton, B – plná keramická / silikátová cihla, C – perforované (otvorové) cihly, D – pórobeton (AAC) / prvky na lehkém kamenivu (LAC)* Průměr otvoru/vrtáku [mm]: 12* Hloubka montážního otvoru [mm]: 80* Průměr otvoru v upevněném prvku [mm]: 14Max. tloušťka upevněného prvku [mm]: 160* Povrchová úprava:PozinkVlastnosti a výhody:✅ Zaoblený profil závitu zvyšuje rozpěrnou sílu hmoždinky, protože závit neprořezává plášť✅ Redukce průměru šroubu v polovině délky urychluje přesné zavedení šroubu a usnadňuje rozpěr pláště✅ Speciální plastové výstupky zaklínují plášť v otvoru a zabraňují jeho otáčení během montáže✅ Rozpěr ve 4 směrech zvyšuje plochu přítlaku a nosnost ukotvení✅ Zvýšená odolnost proti střihu a ohybu díky zvětšenému průměru šroubu u hlavy✅ Pozink - optimální antikorozní ochrana pro vnitřní použití✅ Čelní rozpěrná zóna zvyšuje nosnost upevnění✅ Široká příruba pláště izoluje šroub od upevňovaného materiálu, takže šroub není vystaven kontaktní korozi✅ Šestihranná hlava s podložkou a TX drážkou zvyšuje plochu a sílu přítlaku a umožňuje použití momentového klíče✅ Požární odolnost R90 (Č. = 0,8 kN) umožňuje použití v podmínkách, kde je vyžadována požární nosnostDÍKY ZVÝŠENÉ PLOŠE ROZPĚRKY SE KOLÍKY ZNAČKY WKRĘT-MET VYZNAČUJÍ ODOLNOSTÍ PROTI VYTRŽENÍ AŽ DO 22 KNZPŮSOB MONTÁŽE1. Používají se pouze originální spojovací prvky dodané výrobcem2. Před provedením montáže je třeba rozpoznat podklad, na kterém bude montáž spojovacího prvku prováděna, a porovnat zatížení, které bude spojovací prvek přenášet, s únosnostmi uvedenými v technickém listu výrobku nebo v Evropském technickém posouzení3. Je třeba zvolit vhodnou délku spojovacího prvku tak, aby rozpěrná zóna byla umístěna v konstrukčním materiálu stěny (tloušťka upevňovacího prvku odpovídá maximální délce použití spojovacího prvku)4. Je třeba používat správný způsob vrtání v závislosti na typu podkladu (otvory v zděném podkladu z perforovaných prvků nebo z betonu by měly být vrtány vrtačkou bez příklepu)5. Průměr vrtaných otvorů by měl odpovídat průměru použitých spojovacích prvků6. Otvory v podkladech z plných materiálů by měly být hlubší asi o 10 mm od hloubky ukotvení spojovacího prvku7. Otvory v plných materiálech je třeba vyčistit od vrtáků posuvným a vratným pohybem vrtáku při snížených otáčkách8. Poté se do otvoru vloží plastové tričko a šroub se zašroubuje, dokud se nezanoří do trička9. Silové dotahování šroubu může způsobit jeho utažení, což není kryto zárukou výrobce10. Montáž by měla být prováděna při teplotě v rozmezí -20 °C až +40 °C (platí pro teplotu podkladu).POUŽITÍ:Montáž konzol do lehkých větraných fasádních systémů, montáž lehkých vnitřních ocelových konstrukcí, montáž výloh, skleněných stěn nebo zasklení, montáž okenního a dveřního truhlářství, garážových vrat, montáž zábradlí a zábradlí uvnitř budov, upevnění stavebních prvků (klimatizátorů, termálních systémů, hydroforů, vodních filtrů, radiátorů apod. ), upevnění středních a malých skladových regálů, nábytku a interiérového designu, montáž markýz, okenních rolet, okenic, zastřešení uvnitř budovPŘÍKLADY POUŽITÍ:Všechny plastové rozpěrné spojky se skládají z rozpěrného plastového pouzdra – spojovacího pouzdra a ocelového
