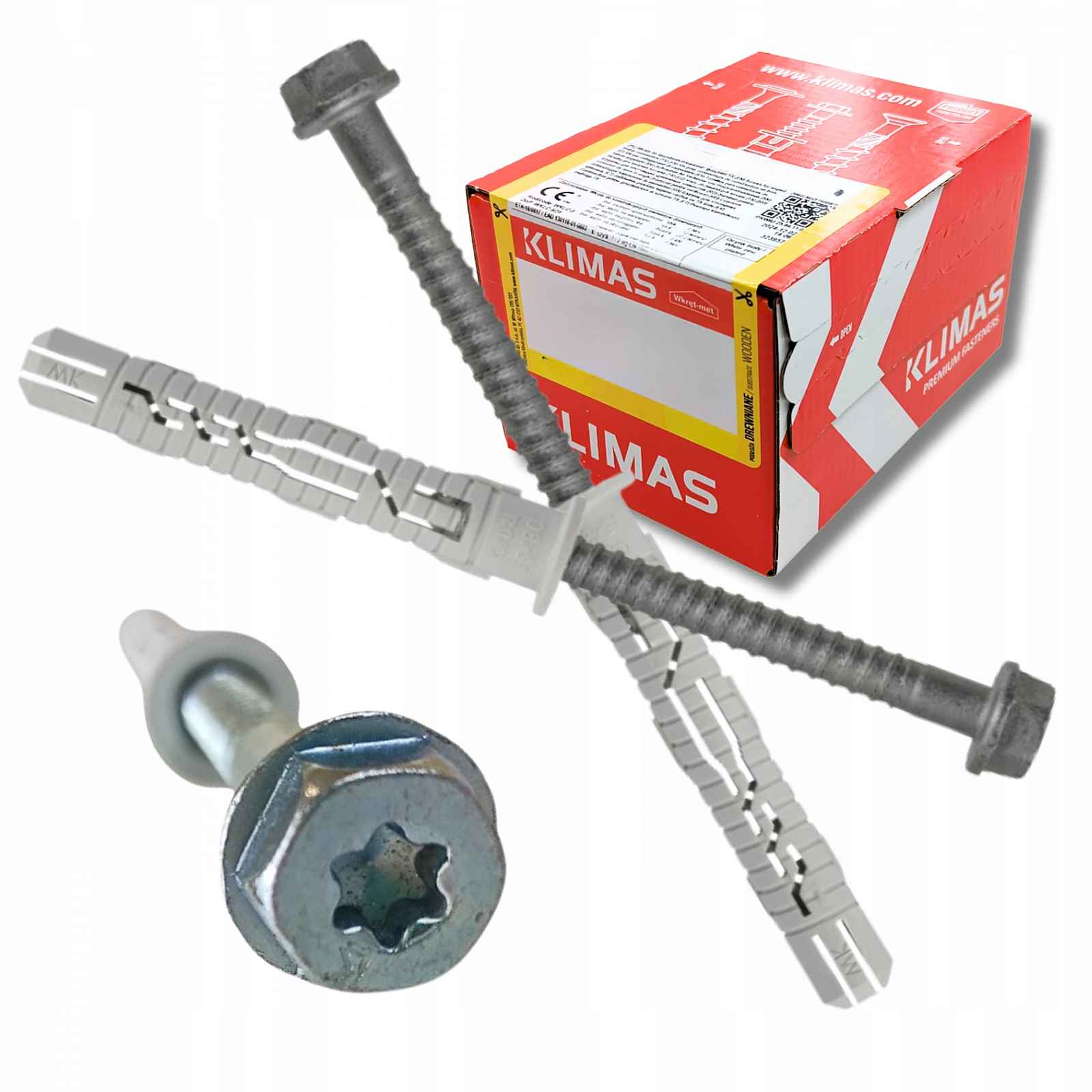

Rozpěrné hmoždinky 10x300 rámové Kpr-fast-k na Klíč/torx Wkręt-met 25 ks

Rozpěrné rámové kolíkyKPR-FAST-10300KRozpěrný rámový kolík plastový značky Wkręt-met s šroubem se šestihrannou podložkovou hlavou a drážkou TORX pro montáž pomocí prvku připevněného ke všem třídám podkladů.Rozpěrné rámové kolíky jsou vyrobeny z polyamidu se speciálně tvarovaným šroubem typu K (podložková hlava) pro montáž prvků na všechny typy podkladu.Šrouby jsou vyrobeny z oceli a jsou pokryty elektrolytickou zinkovou vrstvou nebo neelektrolytickou zinkovou vrstvou. Plastová vložka se rozepne zašroubováním šroubu, který přitlačí pouzdro ke stěnám vyvrtaného otvoru.Spojovací prvky se vyznačují velmi vysokou pevností a bezproblémovou montáží do různých materiálů. Kolíky s podložkovou hlavou (K) se nejčastěji používají k upevnění kovových prvků.Technická specifikace:➡ Průměr Ø (dk): 10 mm➡ Délka těla (Lk): 300 mm➡ Průměr šroubu (dw): 7 mm➡ Délka šroubu (Lw): 305 mm➡ Max. použitelná délka tfix [mm]: 230➡ Efektivní hloubka ukotvení heff [mm]: 50/70➡ Počet kusů v balení: 25➡ Velikost klíče: SW13 / TORX 40Montážní parametry:* Podklady: Podklady podle ETAG020; A – běžný beton, B – plná keramická / silikátová cihla, C – perforované (otvorové) cihly, D – pórobeton (AAC) / prvky na lehkém kamenivu (LAC)* Průměr otvoru/vrtáku [mm]: 10* Hloubka montážního otvoru [mm]: 80* Povrchová úprava: Pozink pozinkovanáVlastnosti a výhody:✅ Zaoblený profil závitu zvyšuje rozpěrnou sílu kolíku, protože závit nenařezává tričko✅Redukce průměru šroubu v polovině délky urychluje přesné zavedení šroubu a usnadňuje roztažení trička✅ Speciální plastové výstupky zasekávají tričko v otvoru a zabraňují jeho otáčení během montáže✅ Rozpěrka ve 4 směrech zvyšuje plochu přítlaku a nosnost ukotvení✅ Zvýšená odolnost proti smyku a ohýbání díky zvýšenému průměru šroubu u hlavy✅ Pozink - optimální antikorozní ochrana pro vnitřní použití✅Přední rozpěrná zóna zvyšuje nosnost upevnění✅Široký límec trička izoluje šroub od upevněného materiálu, takže šroub není vystaven kontaktní korozi✅Podložková šestihranná hlava s TX konektorem zvyšuje plochu a přítlačnou sílu a umožňuje použití momentového klíče✅ Požární odolnost R90 (Č. = 0,8 kN) umožňuje použití v podmínkách, kdy je vyžadována požární nosnostZPŮSOB MONTÁŽE1. Používají se pouze originální spojovací prvky dodané výrobcem2. Před provedením montáže je třeba rozpoznat podklad, na kterém bude montáž spojovacího prvku prováděna, a porovnat zatížení, které bude spojovací prvek přenášet, s únosnostmi uvedenými v technickém listu výrobku nebo v Evropském technickém posouzení3. Je třeba zvolit vhodnou délku spojovacího prvku tak, aby rozpěrná zóna byla umístěna v konstrukčním materiálu stěny (tloušťka upevňovacího prvku odpovídá maximální délce použití spojovacího prvku)4. Je třeba používat správný způsob vrtání v závislosti na typu podkladu (otvory v zděném podkladu z perforovaných prvků nebo z betonu by měly být vrtány vrtačkou bez příklepu)5. Průměr vrtaných otvorů by měl odpovídat průměru použitých kolíků6. Otvory v podkladech z plných materiálů by měly být hlubší asi o 10 mm od hloubky ukotvení spojovacího prvku7. Otvory v plných materiálech je třeba vyčistit od vrtáků posuvným a vratným pohybem vrtáku při snížených otáčkách8. Do vyvrtaného otvoru je vložen kolík a šroub je zašroubován až do okamžiku jeho úplného zahloubení do trička9. Silové dotahování šroubu může způsobit jeho utažení, což není kryto zárukou výrobce10. Montáž by měla být prováděna při teplotě v rozmezí -20 °C až +40 °C (platí pro teplotu podkladu)POUŽITÍ:Montáž konzol do lehkých větraných fasádních systémů, montáž lehkých vnitřních ocelových konstrukcí, montáž výloh, skleněných stěn nebo zasklení, montáž okenního a dveřního truhlářství, garážových vrat, montáž zábradlí a zábradlí uvnitř budov, upevnění stavebních prvků (klimatizátorů, termálních systémů, hydroforů, vodních filtrů, radiátorů apod. ), upevnění středních a malých skladových regálů, nábytku a interiérového designu, montáž markýz, okenních rolet, okenic, zastřešení uvnitř budovPŘÍKLADY POUŽITÍ:DÍKY ZVÝŠENÉ PLOŠE ROZPĚRKY SE KOLÍKY ZNAČKY WKRĘT-MET VYZNAČUJÍ ODOLNOSTÍ PROTI VYTRŽENÍ AŽ DO 22 KNVšechny plastové rozpěrné spojky se skládají z rozpěrného plastového pouzdra – spojovacího pouzdra a ocelového šroubu.Trička spojovacích prvků jsou vyrobena ve tvaru válce o průměru od 5 mm do 16 mm
