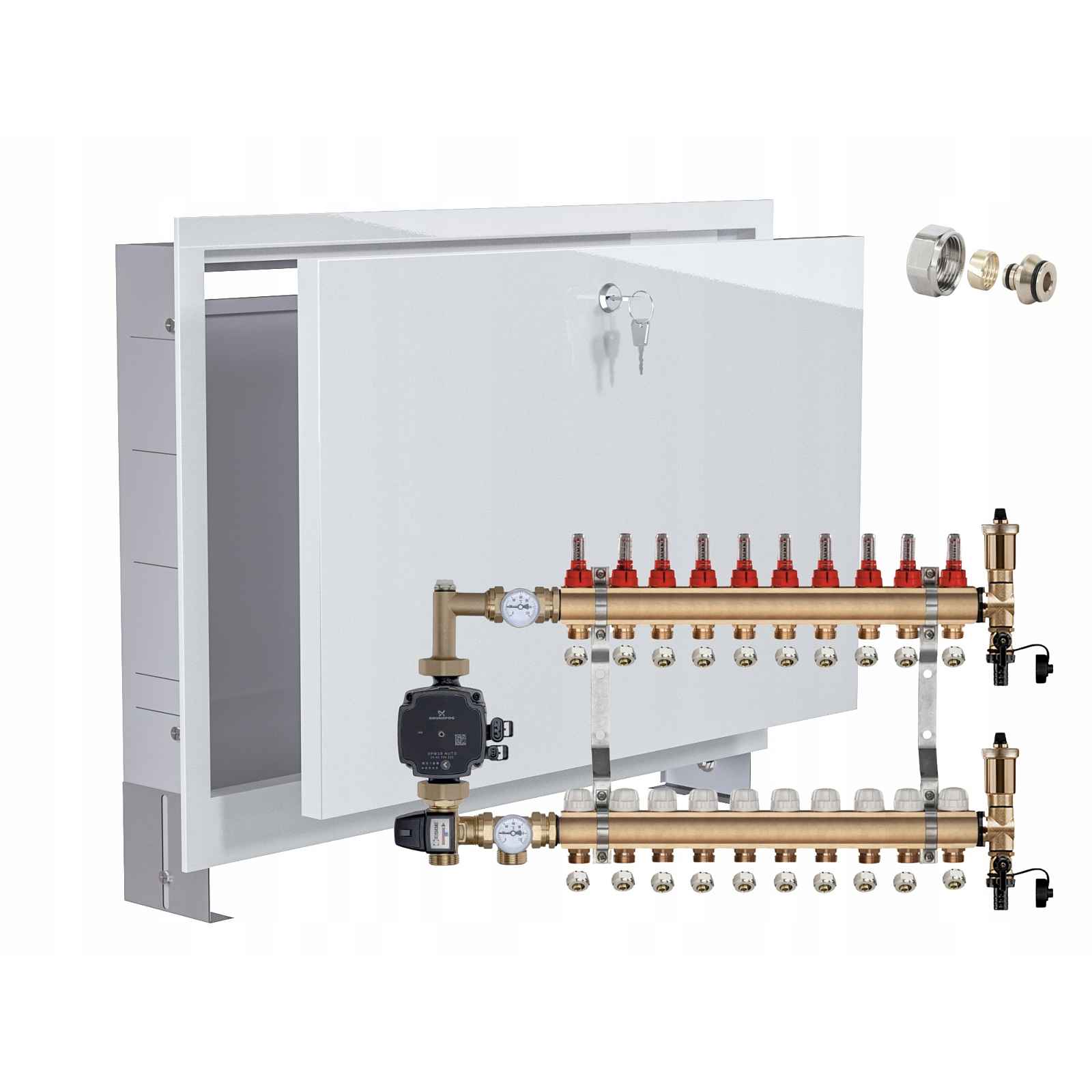

Rozdělovač pro podlahovku 10 s Grundfos Group Pex Podomítková Skříňka
KOMPLETNÍ MOSAZNÝ ROZDĚLOVAČ 10 SEKCÍ S ČERPACÍ SKUPINOU GRUNDFOS + SPOJKY PEX+ PODOMÍTKOVÁ SKŘÍŇKA - POLSKÝ VÝROBCEMosaz CW617N pro pitnou vodu, odvzdušňovací a vypouštěcí sekceRozdělovač určený pro podlahové vytápěníV rozdělovači bylo použito příslušenství a komponenty vyrobené v EU – PRODUKT… Celý popis ↓
Popis Rozdělovač pro podlahovku 10 s Grundfos Group Pex Podomítková Skříňka
DOPORUČENÝ INSTALATÉRY.ROZDĚLOVAČ VYROBENÝ Z HRUBÉ MOSAZI A POLSKÉ VÝROBYPODOMÍTKOVÁ SKŘÍŇKA POLSKÉ VÝROBYČERPACÍ SKUPINA WILO POLSKÉ VÝROBY✅PODOMÍTKOVÁ SKŘÍŇKA✅Skupina čerpadel s čerpadlem od renomované značky GRUNDFOS✅ Termostatický směšovací ventil VTA372 1' s regulačním rozsahem 20-50 stupňů C. Ventil s velmi vysokým průtokem KVS 3,4✅ 2 x mosazné nosníky✅ mosazné nýty (množství stejné jako počet obvodů x2)✅ průtokoměry (počet stejný jako počet obvodů)✅ termostatické ventily s otočným knoflíkem✅držáky pro rozdělovač x2✅ odvzdušňovací a vypouštěcí skupiny x2✅ PEX SPOJKA 3/4 x 16 GW - adaptér (množství stejné jako počet obvodů x2)1) Horní nosník:
Zobrazit celý popis
vyrobena z vysoce kvalitní mosazi CW617N
průtokoměry zakončené nyplem
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
1) Spodní nosník
vyrobena z vysoce kvalitní mosazi
termostatické vložky M30 x 1,5 – možnost montáže tepelných pohonů
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
.PODOMÍTKOVÁ SKŘÍŇKATechnické údaje:Vnější šířka: 760 mmVnitřní šířka: 715 mmVýška: 575-665 mmHloubka: 110-175 mmNastavitelná výška a šířkaDvířka uzavíratelná na minciPozinkovaná skříňka s práškovým nástřikem je určena pro bezpečnou montáž topných systémů (topení) a OP (podlahových) a také sanitárních systémů z důvodu potřeby.Krabice jsou moderně vyrobeny laserovou technologií a navrženy tak, aby konstrukce celé skříně byla zesílena.Používáme pozinkovaný plech a práškovou barvu, díky čemuž jsou skříně odolné vůči korozi, a proto budou moci plnit svou funkci po mnoho let.DOPLŇUJÍCÍ INFORMACE:Má montážní lišty nastavitelné po celé šířce skříně pro držáky rozdělovačůVyrobeno z plechu o tloušťce 0,8 mmPřední část a rámeček jsou práškově lakované v bílé barvě.Možnost sejmutí přední části, což umožňuje snadnou montáž rozdělovačeDvířka jsou uzamykatelná na minci.Komponenty rozdělovače:SKUPINA ČERPADEL A MÍCHADELPRO PODLAHOVÉ VYTÁPĚNÍs elektronickou / energeticky úspornou pumpou značky GRUNDFOSvyrobena z mosaziSada obsahuje:niklovaná mosazná přípojka – 2 ksteploměr 0-120 °C - 2 ksruční odvzdušňovač – 1 ksmosazné šroubky pro čerpadlo - 2 ksTermostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.elektronická / energeticky úsporná pumpa GrundfosUPM3 AUTO L 25-70:- Přípustná teplota kapaliny: minimální 0 °C / maximální +95 °C- Maximální přípustná teplota okolí: +70 °C- Příkon: 4 – 52 W- Maximální provozní tlak: 10 bar- Napájení: 230 V- Síťová frekvence: 50 Hz- Stupeň ochrany: IP44- Montážní délka: 130 mm- Výška zdvihu: 7 mVysoce kvalitní čerpadlo UPM3 AUTO L od firmy GRUNDFOS má 4 typy rychlostí. Rozhraní čerpadla bylo navrženo tak, aby jeho používání bylo snadné a srozumitelné. K ovládání používáme pouze jedno tlačítko a pomocí 5 LED světel můžeme určit výkonnost čerpadla, stav poruchy nebo nastavení provozu.přípojka k rozdělovači 1"rozteč 235 mmdo 125 m2 podlahového vytápěníTermostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.Ventil s velmi vysokým průtokem KVS 3,4Ventil je určen k ovládání podlahového vytápěníVentil má ochranu proti popálení a proti bakteriím z legionelly.Velmi snadné a intuitivní nastavení ventilu, které investorovi nečiní žádné potížeSpecifikace ventiluTlak PN10Maximální provozní teplota 95 stupňů CVnější závit 1'Rozsah regulace teploty 20-50KVS 3,4 m3VTA 372-3110-1750114SPOJKA 3/4 X 16 PEX EUROKONUSKONSTRUKCE SPOJKY:korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka: teflonSpojka je určena pro instalaci teplé a studené užitkové vody, ústředního vytápění, podlahového vytápění apod.dodatečné těsnění
