Rozdělovač Ksv 125-2 Hw 70 kW Se Spojkou, 2 Čerpací Okruhy Afriso

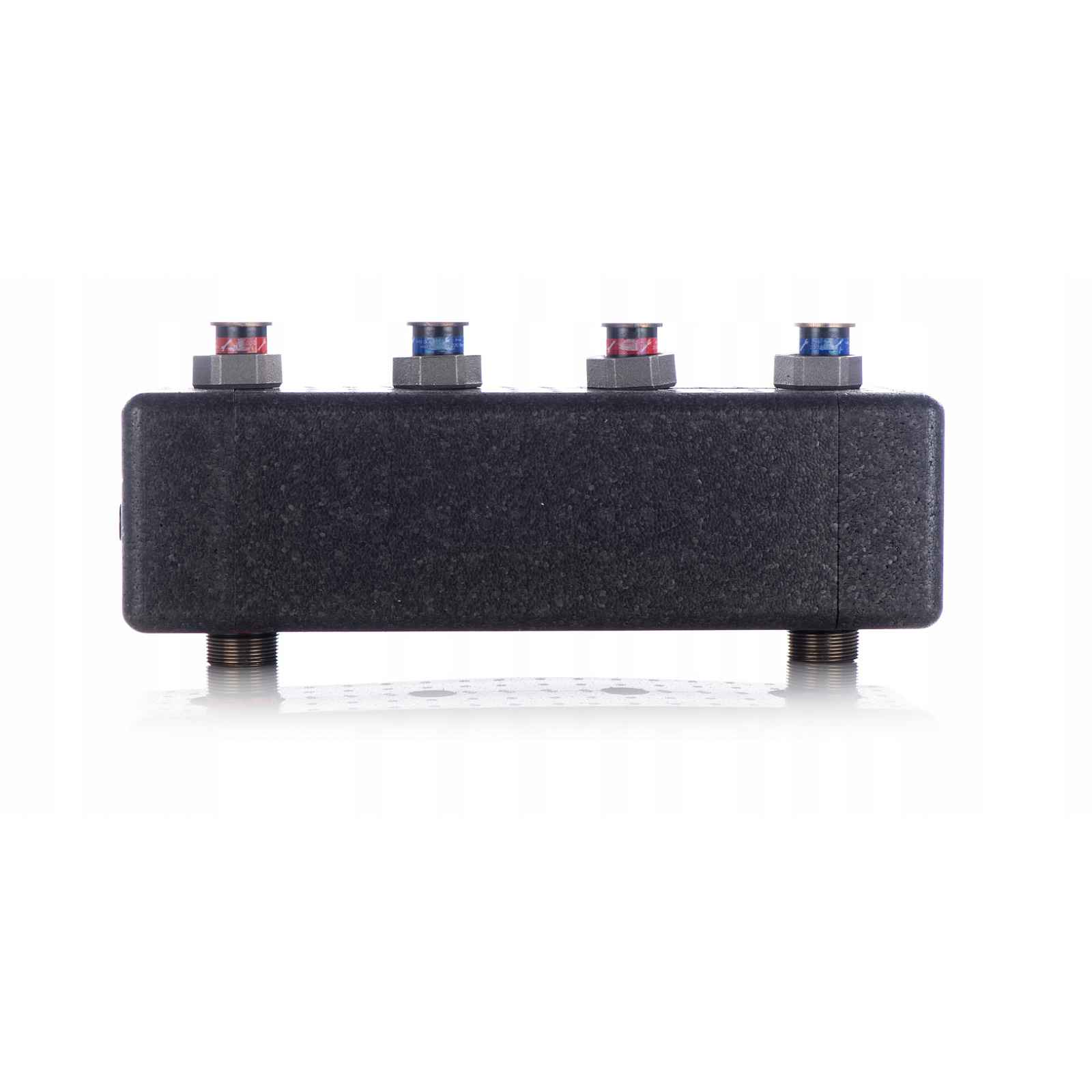

Rozdělovač KSV 125-2 HW 70 kW pro 2 čerpací okruhy s hydraulickou spojkou (77314 )Rozdělovače KSV se skládají ze 2, 3, 4 nebo 5 párů napájecích přípojek a zpětných okruhů čerpadel. Vše je umístěno v odnímatelné tepelné izolaci. Verze rozdělovačů KSV HW je navíc vybavena hydraulickou spojkou pro oddělení okruhů a přípojkou pro montáž vypouštěcího ventilu nebo teplotního senzoru.Všechny rozdělovače KSV jsou továrně testovány z hlediska těsnosti, mají tepelnou izolaci a nástěnné věšáky.Přípojky rozdělovače na straně kotle mají vnější závity G1 1/2“. Přípojky na straně čerpacích skupin mají matice s plochým těsněním G1 1/2“.maximální tlak: 6 barpřípojky na straně kotle: G1 ½"přípojky na straně instalace: GW G1 ½"Rozvor přípojek čerpacích skupin: 125 mmmaximální teplota média: 110 °Cprůtok: 3,0 m³/hRozdělovače KSV jsou určeny pro rychlé a pohodlné připojení dvou až pěti čerpacích skupin PrimoTherm nebo PrimoTherm K ke zdroji tepla. Rozdělují médium v instalacích splňujících normu PN-EN 12828Rozdělovače KSV 125 slouží k rozdělování topného média. Topné těleso je nutné spojit se závity G1½’’ pomocí těsnění ze sady. Přesně tak je třeba utěsnit přípojku pro kotlový okruh.Rozdělovače KSV 125 HW jsou navíc vybaveny vestavěnou hydraulickou spojkou sloužící k hydraulické regulaci instalace. Závit GW G½ na boku je určen pro montáž vypouštěcího ventilu nebo ponorného pouzdra na teplotní senzor. V případě, kdy není potřeba tyto prvky montovat, je třeba manžetu zakrýt zátkou. Pro připojení topných okruhů použijte těsnění ze sady. K utěsnění přípojky k kotlovému okruhu je třeba použít teflonovou pásku.Rozdělovače KSV 125 a KSV 125 HW je třeba propojit s topnými okruhy podle označení na hrdlech: červená barva = napájení, modrá barva = návrat z instalace/ke zdroji tepla.
