Rozdělovač 12 pro podlahovku s Pompou Grundfos +pex Nástěnná Skříňka Kouzlo
✅ Termostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C. Ventil s velmi velkým průtokem KVS 3,4 Celý popis ↓
Popis Rozdělovač 12 pro podlahovku s Pompou Grundfos +pex Nástěnná Skříňka Kouzlo

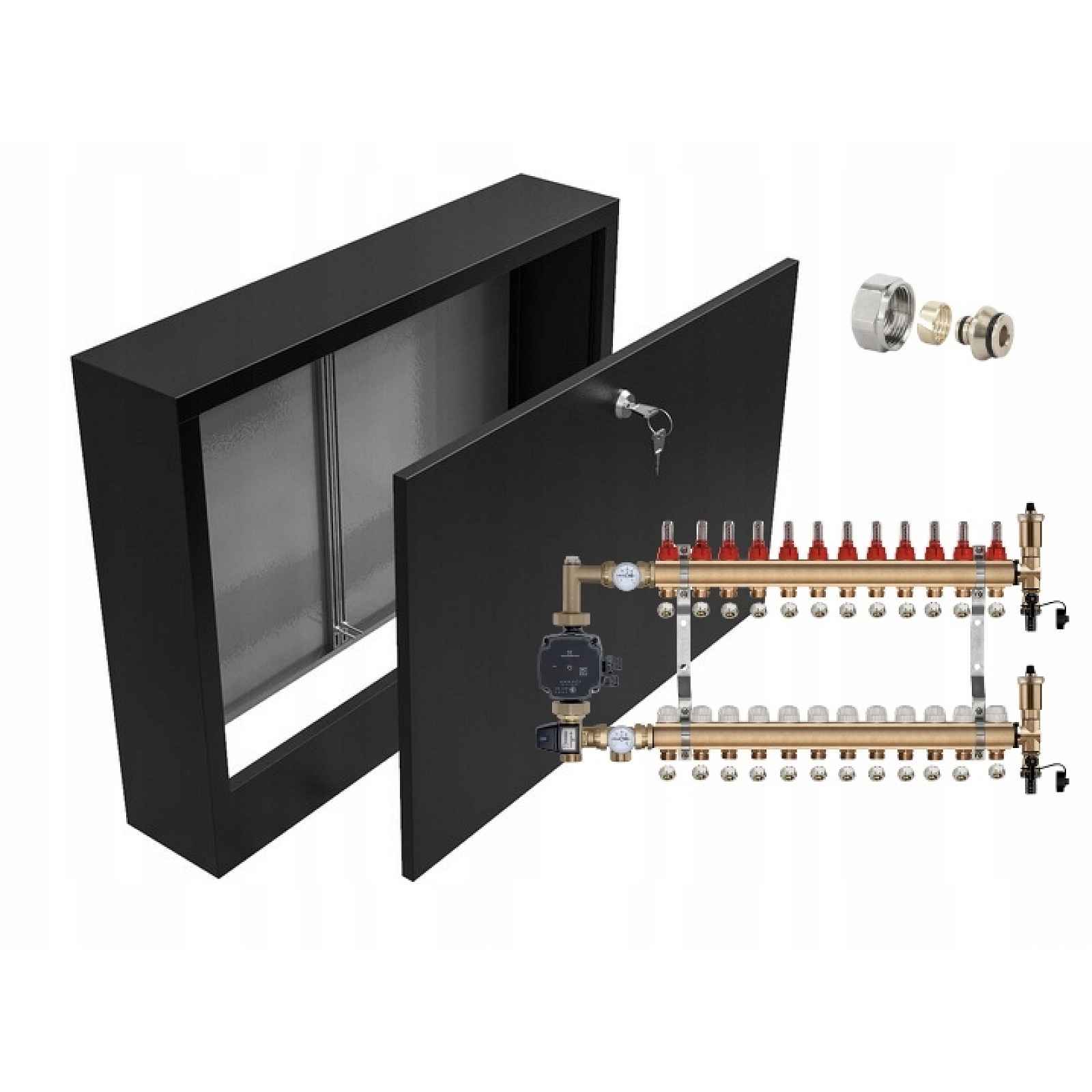

KOMPLETNÍ MOSAZNÉ ROZDĚLOVAČ 12 SEKCÍ S ČERPADLOVOU SKUPINOU GRUNDFOS + PEX SPOJKY + ČERNÁ POVRCHOVÁ KRABICE - POLSKÝ VÝROBCE
Mosaz CW617N pro pitnou vodu, odvzdušňovací a odtokovou sekciRozdělovač určený pro podlahové vytápěníDistributor používá příslušenství a komponenty vyrobené v EU - PRODUKT DOPORUČOVANÝ INSTALATÉRY.ROZDĚLOVAČ VYROBENÝ Z TLUSTÉ MOSAZI A VYROBENÝ POLSKÉKRABICE PRO POVRCHOVOU MONTÁŽ VYROBENÁ POLSKÉSKUPINA ČERPADEL WILO VYROBENO POLSKÉSOUČÁSTÍ KOMPLETNÍ SLOŽENÉ SESTAVY JE:
- ✅ POVRCHOVÁ SKŘÍŇKA
- ✅ Čerpadlová skupina s čerpadlem renomované značky GRUNDFOS
- ✅ 2x mosazné rozdělovací potrubí
- ✅ mosazné niple (počet stejný jako počet okruhů x2)
- ✅ průtokoměry (počet stejný jako počet okruhů)
- ✅ termostatické ventily s hlavicí
- ✅ držáky pro rozdělovač x2
- ✅ odvzdušňovací a vypouštěcí skupiny x2
Zobrazit celý popis
✅ SPOJKA PEX 3/4 x 16 GW - adaptér - (počet stejný jako počet okruhů x2)1) Horní nosník:
vyrobena z vysoce kvalitní mosazi CW617N
průtokoměry zakončené nyplem
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
1) Spodní nosník
vyrobena z vysoce kvalitní mosazi
termostatické vložky M30 x 1,5 – možnost montáže tepelných pohonů
odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.
.NÁSTĚNNÁ SKŘÍŇKATechnické údaje
Vnější šířka: 845 mmVnitřní šířka: 815 mmVýška: 580 mmHloubka: 120 mmDveře na mince
Práškově lakovaná pozinkovaná krabice je určena pro bezpečnou instalaci ústředního topení (radiátory) a stropního topení (podlahové topení), jakož i sanitárních instalací, v závislosti na potřebách.
Krabice jsou vyrobeny pomocí moderní laserové technologie a navrženy tak, aby zpevnily konstrukci celé skříně.
Používáme pozinkovaný plech a práškové lakování , díky čemuž jsou skříně odolné vůči korozi a mohou sloužit svému účelu po mnoho let .
DALŠÍ INFORMACE
Má nastavitelné montážní lišty po celé šířce skříně pro držáky rozvaděčů.Vyrobeno z plechu o tloušťce 0,8 mmPřední strana a rámeček práškově lakované bílou barvou.Přední část lze odejmout, což umožňuje snadnou instalaci dělicí příčkyDveře se zamykají mincí.Komponenty rozdělovače:ČERPADLOVÁ A SMĚŠOVACÍ SKUPINA
PRO PODLAHOVÉ TOPENÍs elektronickým / energeticky úsporným čerpadlem značky GRUNDFOSvyrobeno z mosazi
Sada obsahuje
mosazný niklovaný připojovací kus - 2 ksteploměr 0-120°C - 2 ksruční odvzdušňovací ventil - 1 ksmosazné šroubení pro čerpadlo - 2 ksTermostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.elektronické / energeticky úsporné čerpadlo Grundfos UPM3 AUTO L 25-70:
| Přípustná teplota kapaliny | minimum 0°C / maximum +95°C |
| Maximální přípustná teplota okolí | +70°C |
| Spotřeba energie | 4 - 52W |
| Maximální provozní tlak | 10 bar |
| Napájení | 230V |
| Síťová frekvence | 50Hz |
| Stupeň ochrany | IP44 |
| Montážní délka | 130mm |
| Výška zdvihu | 7m |
Vysoce kvalitní čerpadlo UPM3 AUTO L od GRUNDFOS má 4 rychlostní stupně. Rozhraní čerpadla je navrženo tak, aby jeho používání bylo snadné a srozumitelné. K ovládání stačí jedno tlačítko a pomocí 5 LED diod můžeme určit výkon čerpadla, stav poruchy nebo nastavení provozu.
připojení k rozdělovači 1"
rozteč 210 mm
pro podlahové topení do 125 m2Termostatický směšovací ventil VTA372 1' s rozsahem regulace 20-50 stupňů C.
Ventil s velmi velkým průtokem KVS 3,4
Ventil je určen pro řízení podlahového topení
Ventil má ochranu proti opaření a bakteriím legionella.
- Velmi snadné a intuitivní nastavení ventilu, které nezpůsobuje potíže investorovi
- Specifikace ventilu
- Tlak PN10
- Maximální provozní teplota 95 stupňů C
- Vnější závit 1'
- Rozsah regulace teploty 20-50
- KVS 3,4 m3
- VTA 372-31200114SPOJKA 3/4 X 16 PEX EUROKONUS
KONSTRUKCE SPOJKY
korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka: teflonSpojka je určena pro instalaci teplé a studené užitkové vody, ústředního vytápění, podlahového
