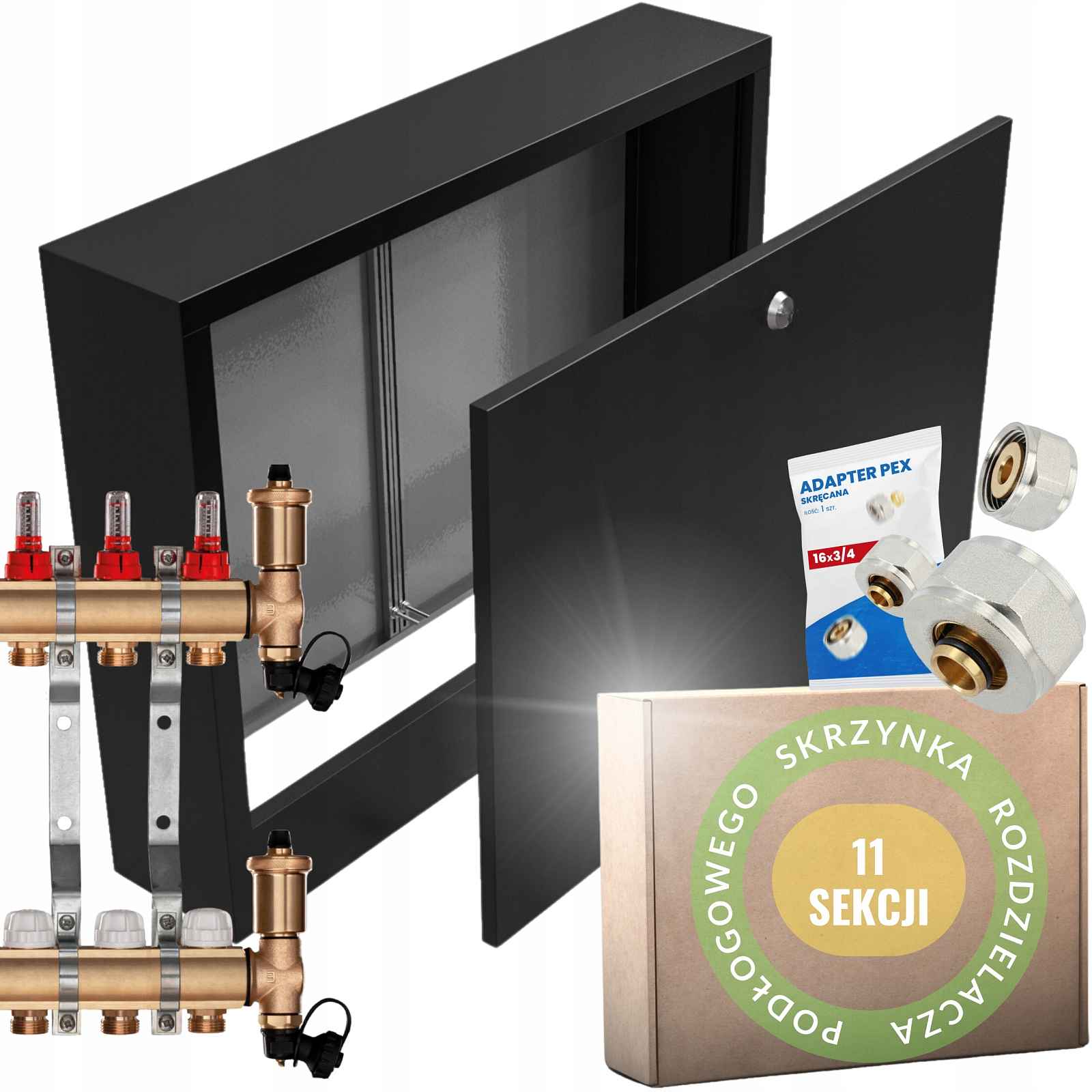

Rozdělovač 11 pro podlahové vytápění Spojky Nástěnný Box Kouzlo

✅ PEX SPOJKA 3/4 x 16 GW - adaptér (množství stejné jako počet obvodů x2)1) Horní nosník:

• vyrobeno z vysoce kvalitní mosazi CW617N- průtokoměry zakončené nyplem- odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.

1) Spodní nosník

• vyrobeno z vysoce kvalitní mosazi- termostatické vložky M30 x 1,5 – možnost montáže tepelných pohonů- odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.NÁSTĚNNÁ SKŘÍŇKATechnické údaje:

Vnější šířka: 845 mmVnitřní šířka: 815 mmVýška: 580 mmHloubka: 120 mmDvířka uzavíratelná na minci

Krabice jsou moderně vyrobeny laserovou technologií a navrženy tak, aby konstrukce celé skříně byla zesílena.

Používáme pozinkovaný plech a práškovou barvu, díky čemuž jsou skříně odolné vůči korozi, a proto budou moci plnit svou funkci po mnoho let.

DOPLŇUJÍCÍ INFORMACE

Má montážní lišty nastavitelné po celé šířce skříně pro držáky rozdělovačůVyrobeno z plechu o tloušťce 0,8 mmPřední část a rámeček jsou práškově lakované v bílé barvě.Možnost sejmutí přední části, což umožňuje snadnou montáž rozdělovačeDvířka jsou uzamykatelná na minci.Komponenty:Průtokoměr (rotametr).

Prvky sloužící k měření průtoku na jednotlivých obvodech na stupnici a k přesné regulaci průtoku. Montuje se na napájecí nosník.Průtokoměr je vyroben z plastu a mosazného tělesa.Rotametr je dostatečně odstupňován tak, aby umožňoval odečítání skutečného průtoku topného média.Měřítko průtokoměru: 5 litrů/min.Odvzdušňovací a vypouštěcí jednotka s automatickým odvzdušňovačem.SPOJKA 3/4 X 16 PEX EUROKONUS

Spojka je určena pro instalaci teplé a studené užitkové vody, ústředního vytápění, podlahového vytápění apod.dodatečné těsnění typu Oringmaximální teplota: 110 °Cmaximální tlak: 10 bar

KONSTRUKCE SPOJKY

korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka: teflonTermostatické ventily s otočným knoflíkem

Prvky sloužící k vyrovnání jednotlivých smyček, které mohou být různé délky, a také k vyvážení instalace z hlediska hydraulického odporu.Montuje se na vratný nosník.Termostatické vložky jsou přizpůsobeny pro montáž termoelektrických hlavic nebo běžně nazývaných tepelné pohony.Termostatická vložka je vyrobena z mosaziRozměry:Výhody rozdělovače:

Možnost volné konfigurace a rozšíření komponent přizpůsobených konkrétním investicím.Vyrobeno z materiálů odolných vůči korozi.Spolehlivé těsnění EPDM eliminuje potřebu dodatečných těsnění při montáži.Spolupracuje s ekonomickými zdroji tepla, jako jsou tepelná čerpadla a kondenzační kotle.K dispozici ve verzích 2 až 16 sekcí.Speciálně přizpůsobeno pro montáž čerpacích a směšovacích souprav.

Použití

Ideální pro systémy rovinného vytápění, zejména podlahového.Termoregulační ventily na zpětném nosníku jsou připravené pro montáž elektrických pohonů.Regulační ventily s průtokoměry na napájecím nosníku umožňují rychlou regulaci průtoku díky použité stupnici na ventilu.

Úloha rozdělovačů v instalaci podlahového vytápění

Rozdělení topného média do topných okruhůZajištění správných parametrů provozu instalace podlahového vytápění díky nezávislému napájení každého topného okruhu.Možnost nezávislého ovládání výkonu a teploty každé místnosti s podlahovým vytápěním.Paralelní
