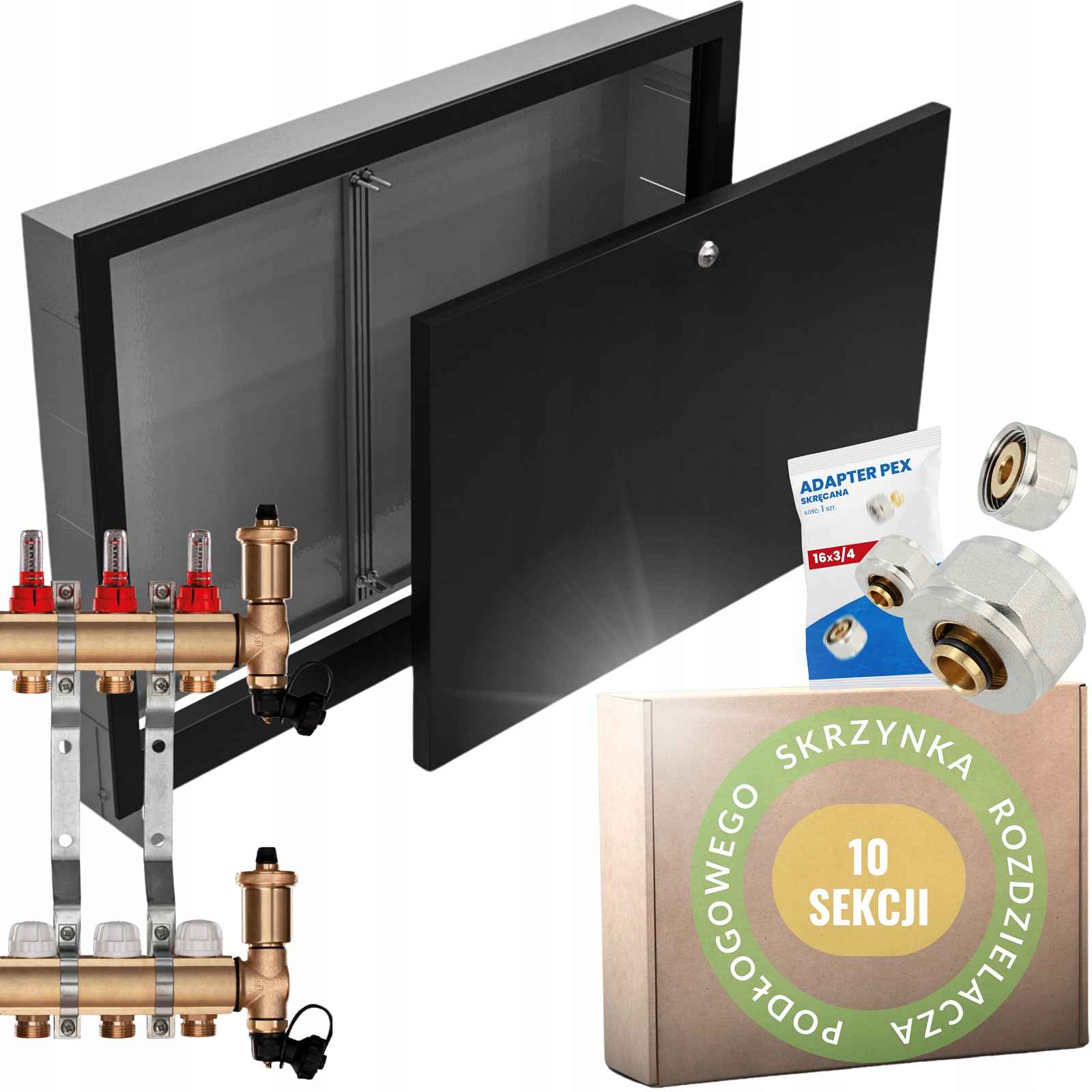

Rozdělovač 10 pro podlahové vytápění Spojky Podomítková Skříňka Kouzlo

✅ skupiny pro odvzdušnění a vypouštění x2

✅ PŘIPOJENÍ PEX 3/4 x 16 VNITŘNÍ ZÁVIT - adaptér - (počet stejný jako počet okruhů x2)1) Horní lišta:

• vyrobena z vysoce kvalitní mosazi CW617N- průtokoměry zakončené niplem- skupina pro odvzdušnění a vypouštění s automatickým odvzdušňovacím ventilem.

1) Dolní lišta

• vyrobena z vysoce kvalitní mosazi- termostatické vložky M30 x 1,5 - možnost montáže termoelektrických pohonů- skupina pro odvzdušnění a vypouštění s automatickým odvzdušňovacím ventilem.ZAPUŠTĚNÁ SKŘÍŇTechnické údaje:

Vnější šířka: 760 mmVnitřní šířka: 565 mmVýška: 575-665 mmHloubka: 110-175 mmNastavitelná výška a šířkaDvířka se zamykáním na minci

Skříně jsou moderně vyrobeny technologií laserového řezání a navrženy tak, aby byla celá konstrukce skříně zesílena.

Používáme pozinkovaný plech a práškovou barvu, díky čemuž jsou skříně odolné proti korozi, a proto budou moci plnit svou funkci po mnoho let.

DODATEČNÉ INFORMACE

Má montážní lišty nastavitelné po celé šířce skříně pro držáky rozdělovačůVyrobeno z plechu o tloušťce 0,8 mmPřední část a rámeček lakovaný práškovou barvou v bílé barvě.Možnost sejmutí přední části, což umožňuje snadnou montáž rozdělovačeDvířka se zamykáním na minci.Komponenty:Průtokoměr (rotametr).

Prvky sloužící k měření průtoku na jednotlivých obvodech na stupnici a k přesné regulaci průtoku. Montuje se na napájecí nosník.Průtokoměr je vyroben z plastu a mosazného tělesa.Rotametr je dostatečně odstupňován tak, aby umožňoval odečítání skutečného průtoku topného média.Měřítko průtokoměru: 5 litrů/min.skupina pro odvzdušnění a vypouštění s automatickým odvzdušňovacím ventilem.SPOJKA 3/4 X 16 PEX EUROKONUS

Spojka je určena pro instalaci teplé a studené užitkové vody, ústředního vytápění, podlahového vytápění apod.dodatečné těsnění typu Oringmaximální teplota: 110 °Cmaximální tlak: 10 bar

KONSTRUKCE SPOJKY

korpus a matice: mosaz s niklovanou povrchovou úpravouupínací kroužek: mosaztěsnící kroužky: typu O-kroužekpodložka: teflonTermostatické ventily s ovládacím kolečkem

Prvky sloužící k vyrovnání jednotlivých smyček, které mohou mít různou délku, a také k vyrovnání instalace z hlediska hydraulických odporů.Montují se na zpáteční lištu.Termostatické vložky jsou přizpůsobeny pro montáž termoelektrických hlavic nebo běžně nazývaných termopohonů.Termostatická vložka je vyrobena z mosaziRozměry:Výhody rozdělovače:

Možnost volné konfigurace a rozšíření komponent přizpůsobených konkrétním investicím.Vyrobeno z materiálů odolných vůči korozi.Spolehlivé těsnění EPDM eliminuje potřebu dodatečných těsnění při montáži.Spolupracuje s ekonomickými zdroji tepla, jako jsou tepelná čerpadla a kondenzační kotle.K dispozici ve verzích 2 až 16 sekcí.Speciálně přizpůsobeno pro montáž čerpacích a směšovacích souprav.

Použití

Ideální pro systémy rovinného vytápění, zejména podlahového.Termoregulační ventily na zpětném nosníku jsou připravené pro montáž elektrických pohonů.Regulační ventily s průtokoměry na napájecím nosníku umožňují rychlou regulaci průtoku díky použité stupnici na ventilu.

Úloha rozdělovačů v instalaci podlahového vytápění

Rozdělení topného média do topných okruhůZajištění správných parametrů provozu instalace podlahového vytápění díky nezávislému napájení každého topného okruhu.Možnost nezávislého
