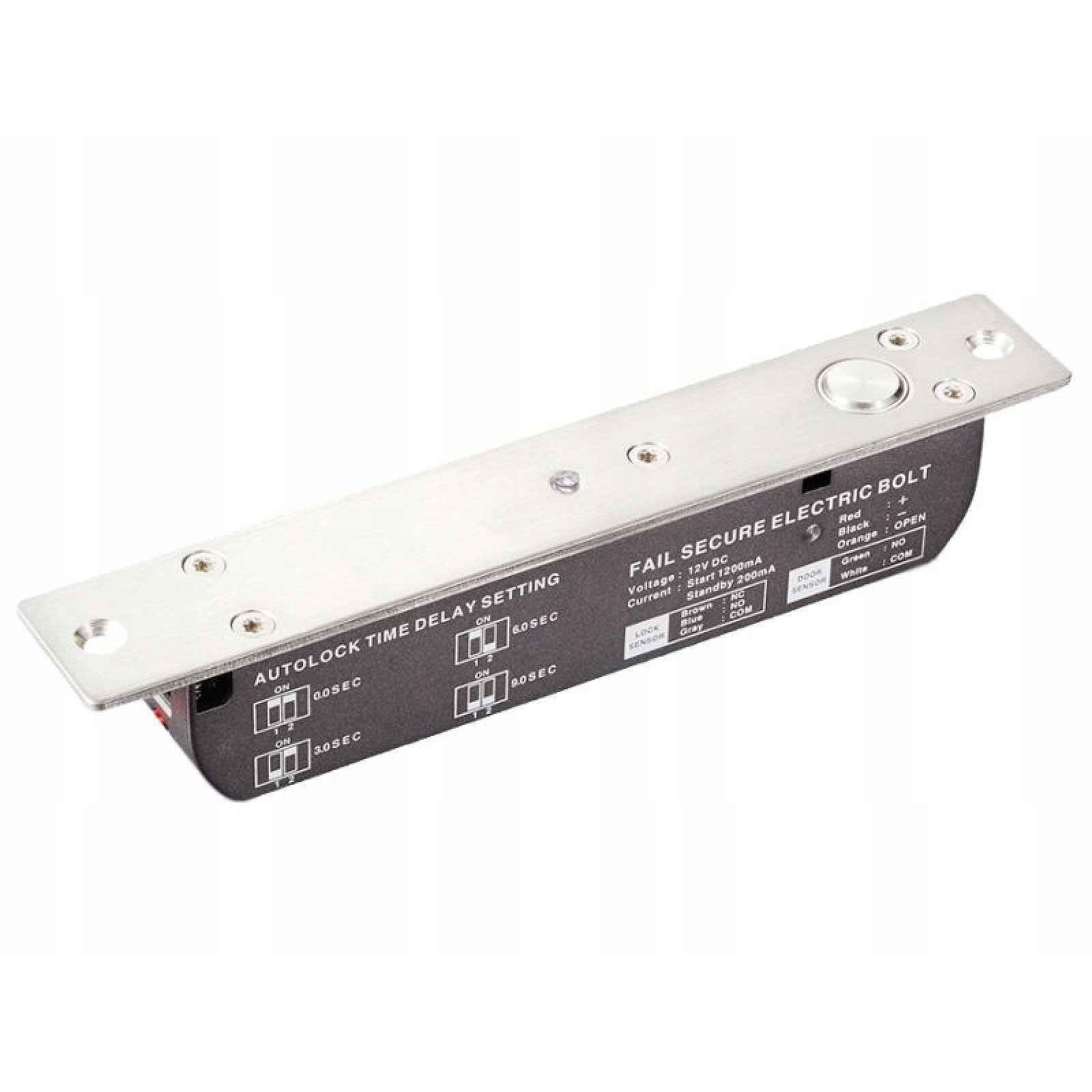

Reverzní trnový elektrozámek EB-1700R Scot

Reverzní trnový elektrozámek EB-1700R ScotKód zboží: EB-1700R Elektrozámky typu SCOT jsou alternativou k běžně používaným systémům kontroly přístupu elektrozávěsů nebo jejich doplňkem v průchodech vyžadujících dodatečnou elektromechanickou ochranu. Elektrozámek se skládá z výkonného prvku obsahujícího elektromagnet, který pod vlivem aplikovaného napětí vytlačuje nebo vrací pohyblivý trn zpět (v závislosti na typu zámku). Hlavní prvek je namontován v rámu nebo na rámu dveří. Pohyblivý trn vstupující do připraveného otvor v křídle dveří je zablokuje před otevřením. V závislosti na modelu elektrozámku je maximální tlak na dveře, při kterém lze čep přetrhnout, 800, 1000 nebo 2000 kg. Elektrozámky jsou k dispozici jak ve standardní verzi (NC – dveře jsou zavřené bez napětí), tak i v reverzní verzi (NO – dveře otevřené bez napětí, dveře chráněny po uvedení napětí) Dodatečné montážní úchytky typu „S“, „U“ umožňují montáž elektrozámku na povrch nebo jeho použití k ochraně skleněných dveří. Autoblokování Elektrozámek je vybaven systémem automatického zavírání. Pokud po spuštění ovládacího signálu a uvolnění elektrozámku nejsou dveře fyzicky otevřeny, po uplynutí doby platnosti je to v pořádku. 5-9 sekund od ukončení ovládacího impulsu se znovu zablokují. Signalizace polohy dveří Elektrozámek je vybaven kontaktem NO, který lze použít v systému kontroly přístupu a informovat o poloze ovládaných dveří. Kontakt zůstává kompaktní, pokud je křídlo dveří umístěno přímo v zárubni (deska s magnetem je umístěna pod elektrozámkem – signál je nezávislý na stavu napětí). Díky tomu můžeme například předat informace do zabezpečovacího systému, informující o stavu dveří. LED dioda Na krytu svorek je dioda informující o stavu vstupu. Pokud jsou dveře zablokovány, je to signalizováno červenou barvou diody – pokud jsou dveře odemčeny nebo není cívka elektrozámku napájena – dioda je zhasnutá. Signalizace zamykání dveří Jedná se o dodatečný signalizační výstup (kontakt NO/NC), který funguje stejně jako signalizační dioda LED. Kontakt NO zůstává kompaktní při odemykání dveří (dioda nesvítí), rozevřený, pokud jsou dveře zablokované (dioda svítí červeně) nebo v případě nedostatku napětí. NC kontakt zůstává rozevřený při odemykání dveří (dioda nesvítí), kompaktní, pokud jsou dveře zablokované (dioda svítí červeně) nebo v případě nedostatku napětí. Časová prodleva Elektrozámek má možnost nastavení časového zpoždění, po kterém elektrozámek zamkne dveře. Tento čas lze nastavit na mikrospínačích na krytu elektrozámku. Možné nastavení: 0 / 3 / 6 / 9 sekund mrtvola po fyzickém zavření dveří. Technické údaje: Typ elektrozámku NO (reverzní, dveře otevřené bez napětí) Max. tlak na dveře 2000 kg Napájení 12 V DC Spotřeba proudu – provoz (okamžitý odběr) 1120 mA Spotřeba proudu – pohotovostní režimzámek uvolněn: 50 mA zámek uzamčený: 210 mA Časová prodleva 0, 3, 6, 9 sekund Autoblokování ok. 5 sekund Signalizace stavu dveří Ano (kontakt NO, zatížitelnost 200 mA@24VDC) Signalizace zamykání Ano (kontakt NO/NC, zatížitelnost 200 mA@24VDC) LED dioda Červená – dveře jsou zablokované Rozměry elektrozámku 225 x 34 x 38 mm Rozměry montážní desky 100 x 25 x 3 mm Pracovní teplota -10～+55℃ Relativní vlhkost okolního prostředí 0~90% (bez kondenzace)
