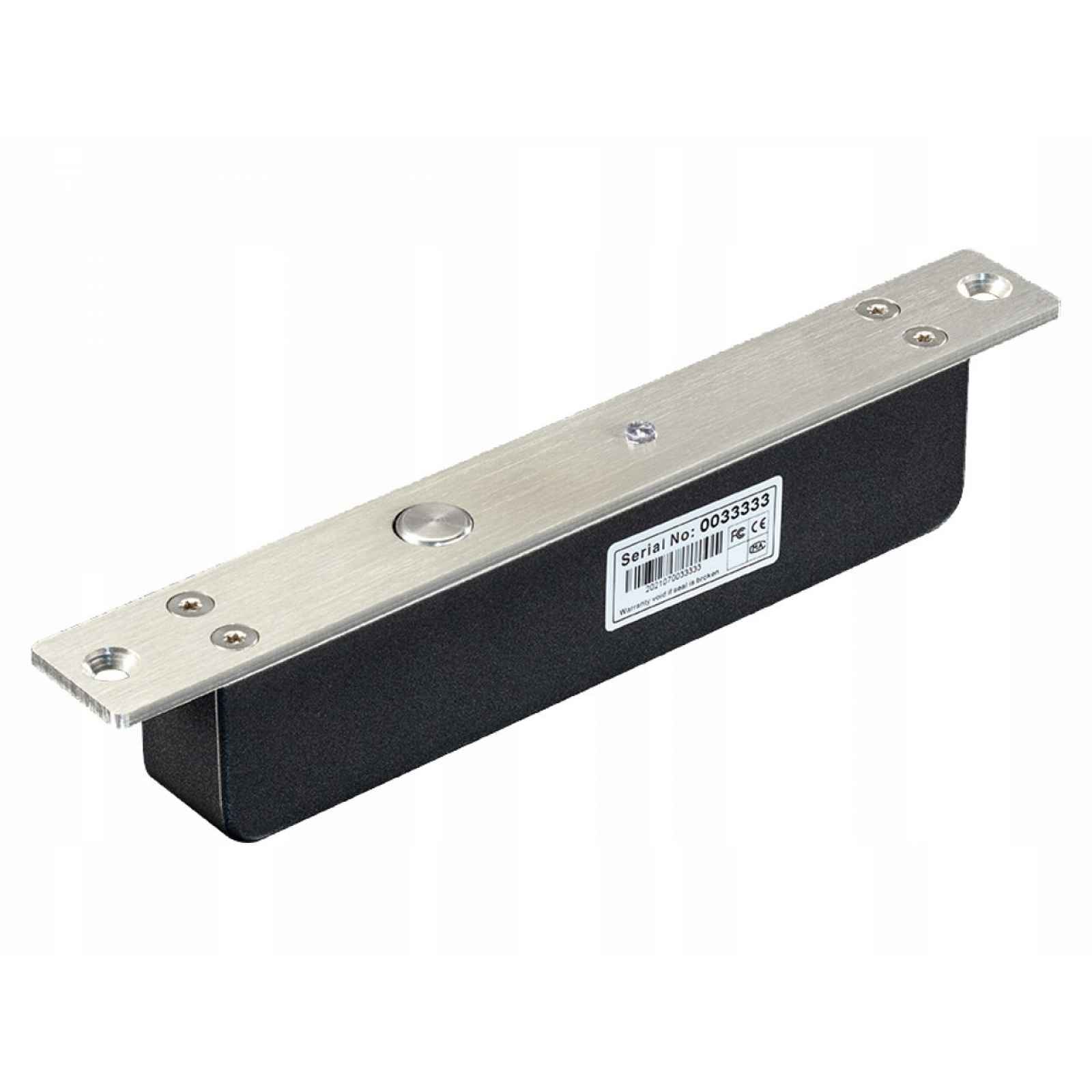

Reverzní elektrozámek EB-1300MD Scot

Reverzní elektrozámek EB-1300MD ScotKód zboží: EB-1300MDElektrozámky typu SCOT jsou alternativou k běžně používaným systémům kontroly přístupu elektrozávěsů nebo jejich doplňkem v průchodech vyžadujících dodatečnou elektromechanickou ochranu. Elektrozámek se skládá z výkonného prvku obsahujícího elektromagnet, který pod vlivem aplikovaného napětí vytlačuje nebo vrací pohyblivý trn zpět (v závislosti na typu zámku). Hlavní prvek je namontován v rámu nebo na rámu dveří. Pohyblivý trn vstupující do připraveného otvor v křídle dveří je zablokuje před otevřením. V závislosti na modelu elektrozámku je maximální tlak na dveře, při kterém lze trn přetrhnout, 800 nebo 1000 kg.Elektrozámky jsou k dispozici jak ve standardní verzi (NC – dveře jsou zavřené bez napětí), tak i v reverzní verzi (NO – dveře otevřené bez napětí, dveře chráněné po uvedení napětí). Elektrozávěs EB-1300MD je reverzní elektrozámek.Automatické uzamčeníElektrozámek je vybaven systémem automatického zavírání. Pokud po spuštění ovládacího signálu a uvolnění elektrozámku nejsou dveře fyzicky otevřeny, po uplynutí doby platnosti je to v pořádku. 9 sekund od ukončení ovládacího impulsu se opět zablokují.Signalizace polohy dveříElektrozámek je vybaven kontaktem NO, který lze použít v systému kontroly přístupu a informovat o poloze ovládaných dveří. Kontakt zůstává kompaktní, pokud je křídlo dveří umístěno přímo v zárubni (deska s magnetem je umístěna pod elektrozámkem – signál je nezávislý na stavu napětí). Díky tomu můžeme například předat informace do zabezpečovacího systému, informující o stavu dveří.LED diodaNa krytu svorek je dioda informující o stavu vstupu. Pokud jsou dveře zablokovány, je to signalizováno červenou barvou diody – pokud jsou dveře odemčeny nebo není cívka elektrozámku napájena – dioda je zhasnutá.Signalizace zamykání dveříJedná se o dodatečný signalizační výstup (kontakt NO/NC), který funguje stejně jako signalizační dioda LED. Kontakt NO zůstává kompaktní při odemykání dveří (dioda nesvítí), rozevřený, pokud jsou dveře zablokované (dioda svítí červeně) nebo v případě nedostatku napětí. NC kontakt zůstává rozevřený při odemykání dveří (dioda nesvítí), kompaktní, pokud jsou dveře zablokované (dioda svítí červeně) nebo v případě nedostatku napětí.Časová prodlevaElektrozámek má možnost nastavení časového zpoždění, po kterém elektrozámek zamkne dveře. Tento čas lze nastavit na mikrospínačích na krytu elektrozámku. Možné nastavení: 0 / 3 / 6 / 9 sekund mrtvola po fyzickém zavření dveří.Technické údaje:Typ elektrozámku NO (reverzní, dveře otevřené bez napětí)Max. tlak na dveře 800 kgNapájení 12 – 24 V DCSpotřeba proudu – provoz (okamžitý odběr) 140 mA/12 V, 70 mA/24 VSpotřeba proudu – pohotovostní režim 60 mA/12 V, 40 mA/24 VČasová prodleva 0, 3, 6, 9 sekundAutoblokování ok. 5 sekundSignalizace stavu dveří Ano (kontakt NO, zatížitelnost 200 mA@24VDC)Signalizace zamykání Ano (kontakt NO/NC, zatížitelnost 200 mA@24VDC)LED dioda Červená – dveře jsou zablokovanéRozměry elektrozámku 210 x 25 x 38 mmRozměry montážní desky 92 x 25 x 3 mmPrůměr / Zdvih dříku 13 mm / 15 mmDélka kabelu ~22 cmPracovní teplota -10～+55℃Relativní vlhkost okolí 0~90% (bez kondenzace)
