Relé Pro Fotovoltaické Instalace Fotovoltaika Autospotřeba

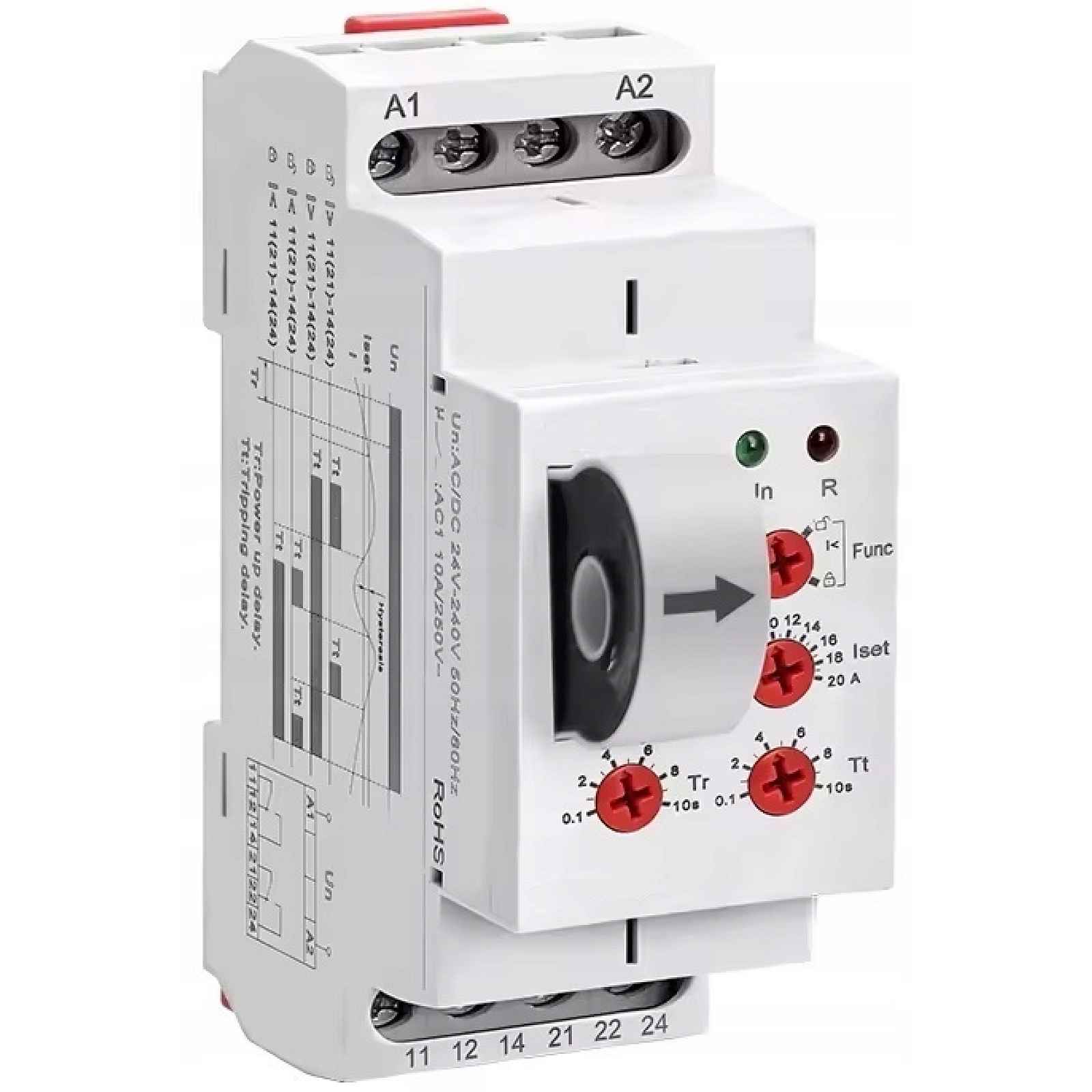

Relé pro fotovoltaické instalace.Zařízení je určeno k automatickému ovládání elektrických zařízení po překročení nastaveného prahu výroby proudu měničem.Ideální pro kompenzaci výroby z PV např. pro ohřev vody.Na předním panelu zařízení je proudový transformátor, přes který je třeba provést proudový vodič jdoucí od měniče do sítě (na tomto vodiči bude měřen proud produkovaný měničem). .Ovladač je vybaven následujícími potenciometry:Tr potenciometr pro regulaci zpoždění zapnutí po příchodu napájeníTt potenciometr pro regulaci zpoždění zapnutí relé při detekci překročení proudu (Iset potenciometru pro regulaci proudu, při kterém se spustí výstupní reléFunkční potenciometr pro výběr funkcí (vybereme možnost 2)Pokud potřebujete rozsáhlejší ovládání, napište nám přidání časového ovladače, stykačů pro zvýšení výkonu přijímačů. .Pokud vás nebaví dávat energii do sítě za neocenitelné ceny, je toto řešení právě pro vás.Ovladač je vybaven dvěma výstupními relé s zatížitelností 8A (AC-1).Technické údaje:Napájecí napětí 240VAC (-15% + 10%)Příkon 1,5 VAVýstupní proud relé 8APočet výstupních relé 2Regulace proudu 2-20 AHystereze proudu 5%Rozměry 36x90x64 mm (2 moduly na DIN lištu)Příklad použití:Máme fotovoltaickou instalaci o výkonu 4 kWp. a chceme, aby autospotřeba činila přibližně 1,5 kW, pomocí potenciometrů nastavíme hodnotu proudu na 6,5 A (6,5x230 V = 1495 W).Pokaždé, když proud z měniče překročí 6,5 A, může výstup ovladače zapnout zařízení, které začne spotřebovávat přebytečnou energii. Když panely začnou produkovat menší množství energie než 1,5 kW (okamžité zastínění), ovladač vypne zařízení.
