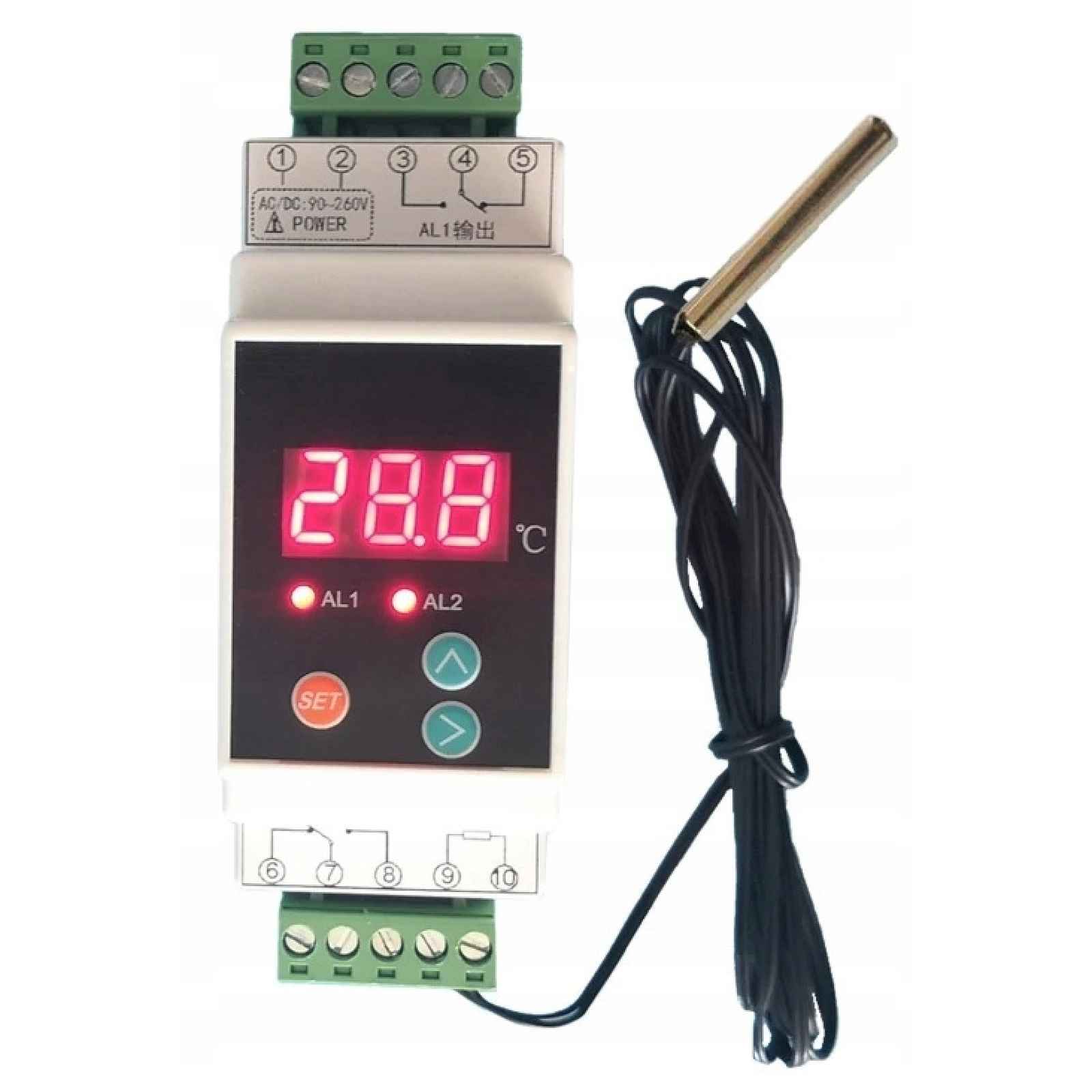

Regulátor zemního výměníku teplaRegulátor je určen pro automatické ovládání škrticí klapky podzemního vzduchu výměníku tepla v systémech mechanické ventilace nebo zapínání čerpadla GWC.Regulátor zajišťuje bezúdržbový provoz škrticí klapky výměníku v funkci venkovní teploty.Hlavním cílem regulátoru je maximální využití zdrojů energie zemního výměníku v období extrémních teplot venkovního vzduchu.Zařízení měří teplotu v čerpací stanici (na jejím základě je třeba namontovat senzory) a na jejím základě ovládá škrticí klapku vzduchu..K dispozici máme displejNa kterém nastavujeme teplotu přepnutí v zimním období. Když teplota v čerpací stanici klesne pod nastavenou teplotu v rozmezí -10 až 15 stupňů, dojde k přepnutí škrticí klapky na napájení z GWC a rozsvítí se červená dioda signalizující ohřev.Příklad 1:Nastavili jsme přepínání při teplotě 5 stupňů, venku je teplota -2 stupňů, což znamená, že škrticí klapka přešla na napájení z GWC a dochází k ohřevu vzduchu z teploty -2 stupňů na přibližně 8 stupňů (v závislosti na výkonu GWC).Na kterém nastavíme teplotu přepnutí v létě, když teplota v čerpací stanici stoupne nad teplotu nastavenou v rozmezí (15-40) stupňů, dojde k přepnutí škrticí klapky na napájení z GWC a rozsvítí se modrá dioda signalizující chlazení.Příklad 2:Nastavili jsme přepínání při teplotě 23 stupňů, venku je teplota 25 stupňů, což znamená, že škrticí klapka přešla na napájení z GWC a dochází k chlazení vzduchu z teploty 25 stupňů na přibližně 16 stupňů (v závislosti na výkonu GWC).Technické parametryNapájecí napětí 230 VACPříkon 2 VARegulace teploty přepnutí na topení -10 C až 15 CRegulace teploty přepnutí na chlazení 15-40 CHystereze přepínání (od 0,1 do 10 °C)Řídicí výstup, relé s spínacím kontaktem 10A (AC-1)Rozměry 90x35x86 mm (2 moduly na DIN lištu)Snímač teploty na kabelu 1 metrSchéma připojení s ventilem nebo čerpadlem GWC
Parametry
| Značka: | ETI |
