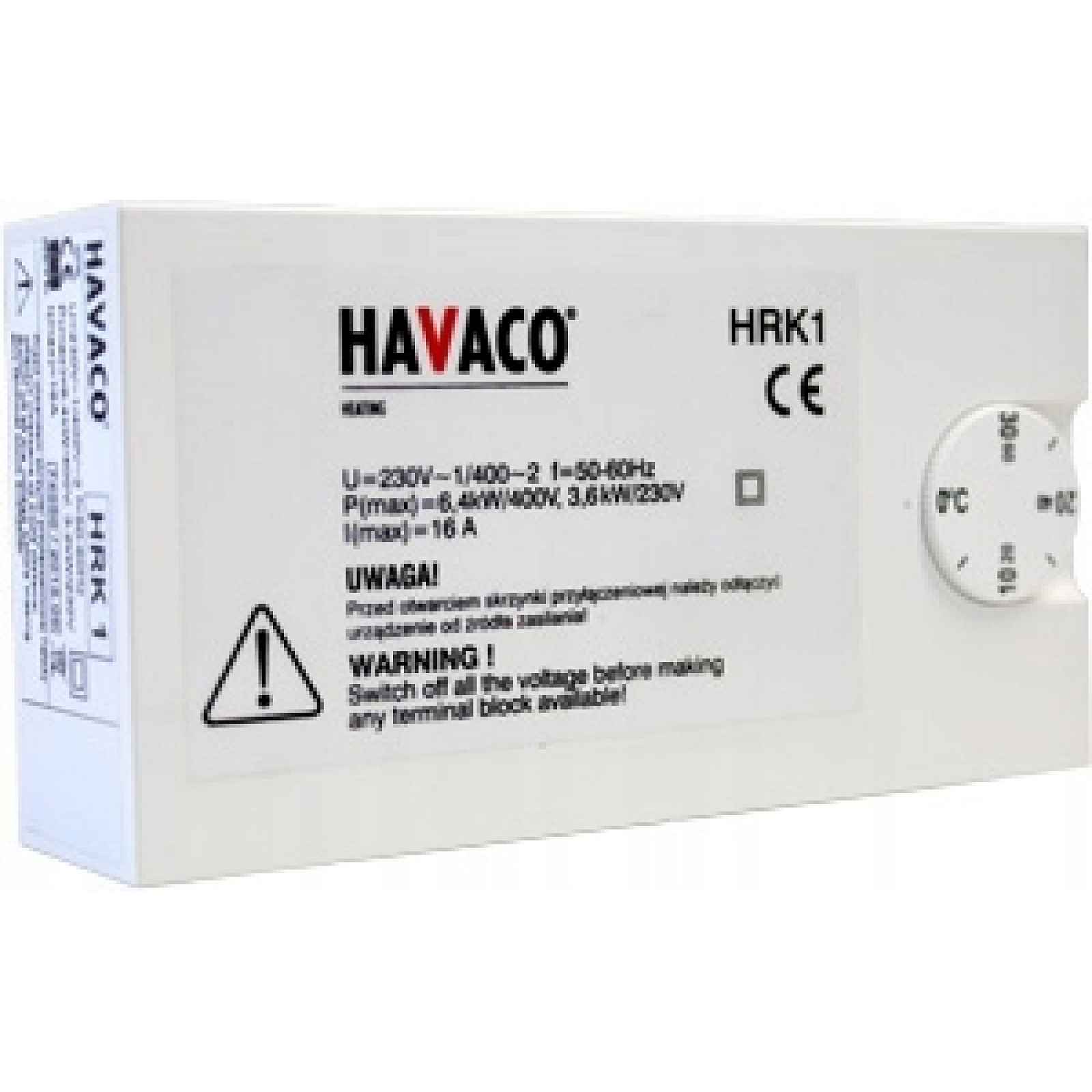

Regulátor výkonu ohřívače HRK1 Havaco

Regulátor výkonu ohřívače HRK1 HAVACOModel HRK 1HRK 1 HAVACO je mikroprocesorový regulátor typu PID, přizpůsobený pro spolupráci pouze s elektrickými ohřívači s napájením 1~230V a 2~400V (2-fázovým). Nepoužívejte regulátor HRK k regulaci provozu elektrických motorů, osvětlení a ohřívačů s napájením 3~400V (3fázovým). Doba mezi zapnutím a vypnutím ohřívače je automaticky upravována regulátorem, aby bylo zajištěno udržení nastavené teploty. HRK 1 automaticky detekuje připojené senzory a zvolí vhodný provozní režim.Výrobce: HAVACOModel: HRK 1Vybaven funkcí automatické detekce napájecího napětí.Má noční režim, který umožňuje snížit nastavenou teplotu o 0...10 °C. Tato funkce vyžaduje připojení externího časového regulátoru.Má detektor úhlu mezi fází a nulou pro ochranu před rušením RFI.Má vestavěný teplotní senzor, ale může také spolupracovat s externími senzory. Hodnota teploty vzduchu může být omezena na minimální a maximální hodnotu – vyžaduje to připojení 2 externích senzorů podle schématu.InstalaceOdstraňte přední panel regulátoru. Je připevněn na západky (otvory na boku pouzdra). Regulátor HRK 1 je třeba montovat ve vodorovné poloze. V případě spolupráce pouze s vestavěným teplotním senzorem je třeba regulátor upevnit. 1,5 m nad úrovní podlahy, v místě umožňujícím měření reprezentativní teploty. Je třeba zajistit volný průtok vzduchu zařízením, který není rušen nábytkem apod. V případě spolupráce s externími teplotními senzory lze regulátor namontovat kdekoli.Elektrické připojeníNapájení 230-415 V 50-60 Hz s automatickou detekcí napájení. Necitlivý na polaritu při napájení 400 V. Elektrické připojení musí být provedeno kvalifikovaným elektrikářem v souladu s platnými národními a mezinárodními předpisy.POZNÁMKA: Regulátor HRK 1 je nutné připojit ke zdroji napájení pomocí izolačního odpojovače s šířkou otevření kontaktů nejméně 3 mm. Vypínač a průřezy kabelů je třeba zvolit podle zatížení. Vypínač je nutné namontovat blízko zařízení. Před sejmutím krytu je nutné zařízení odpojit od zdroje napájení.Schéma připojení
