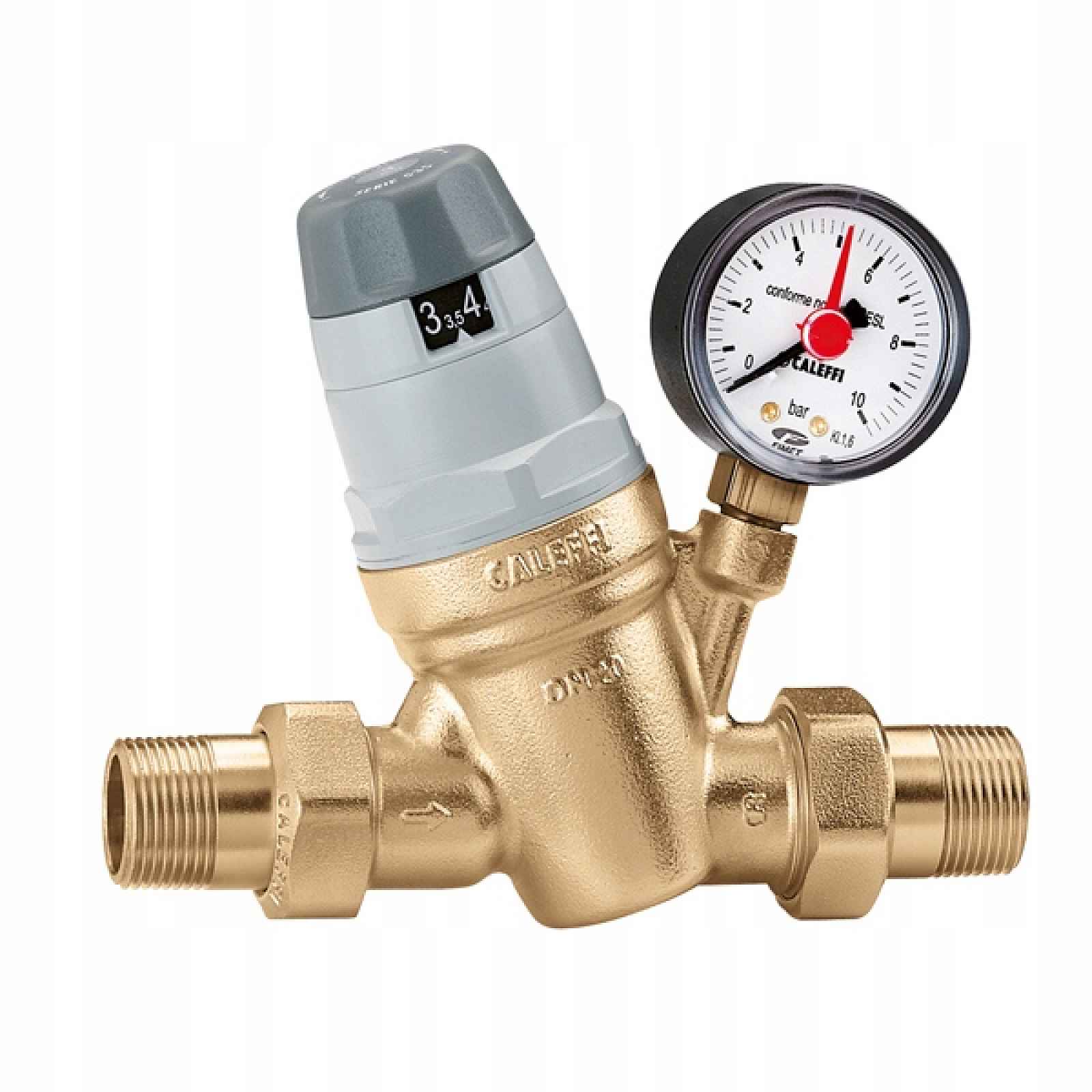

Regulátor tlaku s manometrem Caleffi 3/4"

Regulátor tlaku s vyměnitelnou náplní s manometrem Caleffi 3/4"Popis:Regulátor tlaku s vyměnitelnou náplníTělo je vyrobeno ze slitiny odolné proti odzinkování.Knoflík pro regulaci tlaku s indikátorem nastavení.Přípojky s vnějším závitem.Maximální tlak před ventilem: 25 barů.Rozsah nastavení tlaku za ventilem: 1÷6 bar.Max. pracovní teplota: 40 °CVyhovuje normě EN 1567.S manometrem o objemu 0-10 barFunkceRegulátory tlaku jsou zařízení, která instalovaná ve vodovodním systému umožňují snížení a stabilizaci tlaku vody pocházející z vodovodní sítě. Tlak ve vodovodní síti je ve většině případů příliš vysoký a často kolísá, což může způsobit poruchu vnitřního systému.Základní vlastností regulátorů tlaku dobré kvality je udržování konstantního tlaku na vnitřní straně instalace bez ohledu na kolísání tlaku na straně vodovodní sítě. Tato řada regulátorů tlaku má možnost předvolby tlaku.Požadované nastavení lze provést před instalací zařízení pomocí nastavovacího knoflíku s ukazatelem hodnoty nastavení. Po namontování se tlak v instalaci stabilizuje na úrovni nastavené hodnoty.Všechny regulační prvky jsou umístěny v jedné předmontované vložce, což usnadňuje provádění servisních úkonů. Regulátory tlaku z této řady mohou být vybaveny filtrem s vysokou propustností umístěným ve speciálním průhledném obalu.Namontovaný filtr chrání před znečištěním samotný ventil i vodovodní systém. Regulátory řady 5350 a 5351 splňují požadavky stanovené v normě EN 1567.Princip fungováníPrincip fungování regulátoru tlaku je založen na vyvážení dvou proti sobě působících sil:tlaku pružiny způsobující otevření houbičky ventilutlaku membrány způsobující uzavření houbičky ventiluPráce ventilu během průtokuV případě otevření čerpacího bodu v instalaci převažuje síla tlaku pružiny nad protichůdnou silou tlaku membrány, houbička ventilu se posouvá směrem dolů a umožňuje tak průtok vody.Čím vyšší je potřeba vody, tím nižší je tlak působící na membránu zespodu, což umožňuje větší průtok vody zařízením.Provoz ventilu bez průtokuV případě uzavření čerpacích bodů v instalaci výstupní tlak stoupá a vytlačuje membránu směrem nahoru. Houba ventilu je uzavřena, což zabraňuje průtoku zařízením a zároveň udržuje tlak na úrovni odpovídající nastavení.Minimální rozdíl ve prospěch síly vytvářené membránou ve vztahu k síle vytvářené pružinou způsobuje uzavření ventilu.SpecifikacePřednastavitelný regulátor tlaku s odlehčenou zásuvkou, vložkou a filtrem podle normy EN 1567.Průměr DN 20 (od DN 15 do DN 50). Závitové přípojky 3/4“ (ISO 7/1) s konektory.Korpus a vnitřní pohyblivé části jsou vyrobeny ze slitiny odolné proti odzinkování.Kryt z PA66G30. SiFiltrační vložka z nerezové oceli s očkem o průměru 0,28 mm.Průhledná nádoba s PA12.Těsnění a membrána z EPDM.Maximální provozní teplota 40 °C.Maximální napájecí tlak 25 barůVýstupní tlak je nastavitelný v rozsahu 1 až 6 barů.Náplň je odstranitelná po dobu údržby.Vybaven nastavovacím knoflíkem s indikátorem nastavení, manometrem se stupnicí 0÷10 bar.Připojení manometru 1/4“ GW
