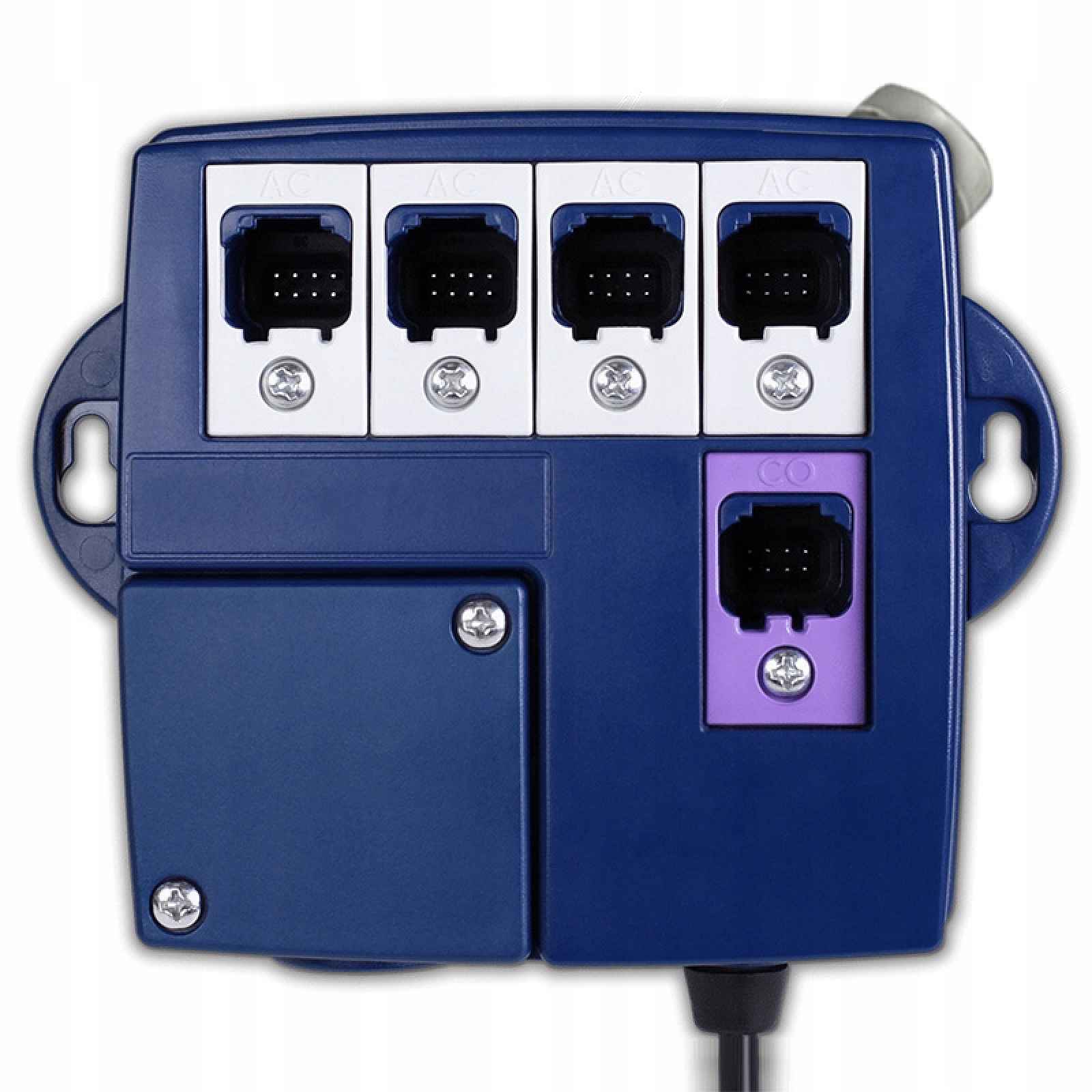

Regulátor tepelného čerpadla Gecko IN.GRID pro zahradní SPA Y SeriesRegulátor tepelného čerpadla Gecko IN.GRID pro zahradní SPA Y Series
Modul pro ovládání tepelného čerpadla Gecko IN.GRID – Pokročilé rozhraní pro správu vnějších zdrojů tepla pro zahradní lázně
Gecko IN.GRID je rozšiřující modul navržený pro integraci se systémy řízení zahradních lázní řady Gecko Y (in.ye, in.yt, in.yj). Zařízení umožňuje ovládat externí zdroje vytápění, jako jsou tepelná čerpadla, plynové ohřívače nebo výměníky tepla, při zachování plné kompatibility s funkcemi teplotní ochrany lázeňského systému.
Technická funkčnost:
Řízení zdrojů tepla:IN.GRID funguje jako relé ovládající externí topný systém a spolupracuje s řídicím systémem spa v reálném čase.
Režimy provozu (konfigurované jumperem nebo vzdáleně přes aplikaci in.touch 2):
DIS (Disabled): vypnutá funkce ohřevu, aktivní pouze ovládání příslušenství
INT (Internal): aktivní je pouze vnitřní lázeňský ohřívač
EXT (External): aktivní pouze externí zdroj tepla
BOTH: aktivace obou zdrojů současně (doporučeno pro velké lázně nebo swim spa)
SMART: preferenční použití externího zdroje, vnitřní podpůrné topné těleso
Automatická detekce řídicím systémem po spuštění napájení
Vestavěná ochrana proti zamrznutí – aktivace vnitřního topného tělesa při poklesu teploty pod 4,5 °C (40°F)
Technické údaje: Parametr Hodnota Napájení Napájení ze sběrnice CO (není potřeba externí napájení) Konektory 4 nebo 5 portů pro tlačítka in.k110 (model),1 port CO (pouze ve 4-tlačítové verzi) Typ výstupu Bezpotenciálový kontakt (NO),max. 24 V DC, 4 A Pracovní teplota od -20 °C do +60 °C Skladovací teplota od -30 °C do +85 °C Maximální vlhkost 70% Voděodolnost IPX5 Hmotnost 0,85 lbs (385 g) Rozměry 140 mm x 114 mm x 47 mm Standardy UL, CAN/CSA C22.2 No. 218.1-M89, CE EMC 2014/30/EU Systémová kompatibilita:
Kompatibilní systémy Gecko:
in.ye (od verze firmware 338 rev.6)
in.yt (od verze firmware 349 rev.3)
in.yj (vyžaduje aktualizaci na core 61 rev.46 nebo vyšší)
Kompatibilita s aplikací In.touch 2 – umožňuje vzdálenou změnu režimu ohřevu bez nutnosti demontáže lázeňského krytu
Montáž:
Umístění: uvnitř lázeňského pouzdra, ve svislé poloze, chráněno před povětrnostními vlivy
Připojení: přes kabel in.link do portu CO kompatibilního lázeňského řídicího systému
Zapojení: vodiče v rozsahu AWG 24 až 16, o průměru 0.090“ až 0.250“, s použitím vodotěsného průchodu
Použití Gecko IN.GRID umožňuje optimalizaci spotřeby energie prostřednictvím inteligentního řízení zdrojů tepla, zejména u instalací využívajících externí tepelná čerpadla, výměníky tepla nebo plynové pece. Modul se skvěle hodí do rozsáhlých systémů zahradních lázní, kde je vyžadováno přesné ovládání teploty a příslušenství při dodržování nejvyšších standardů bezpečnosti a účinnosti.
