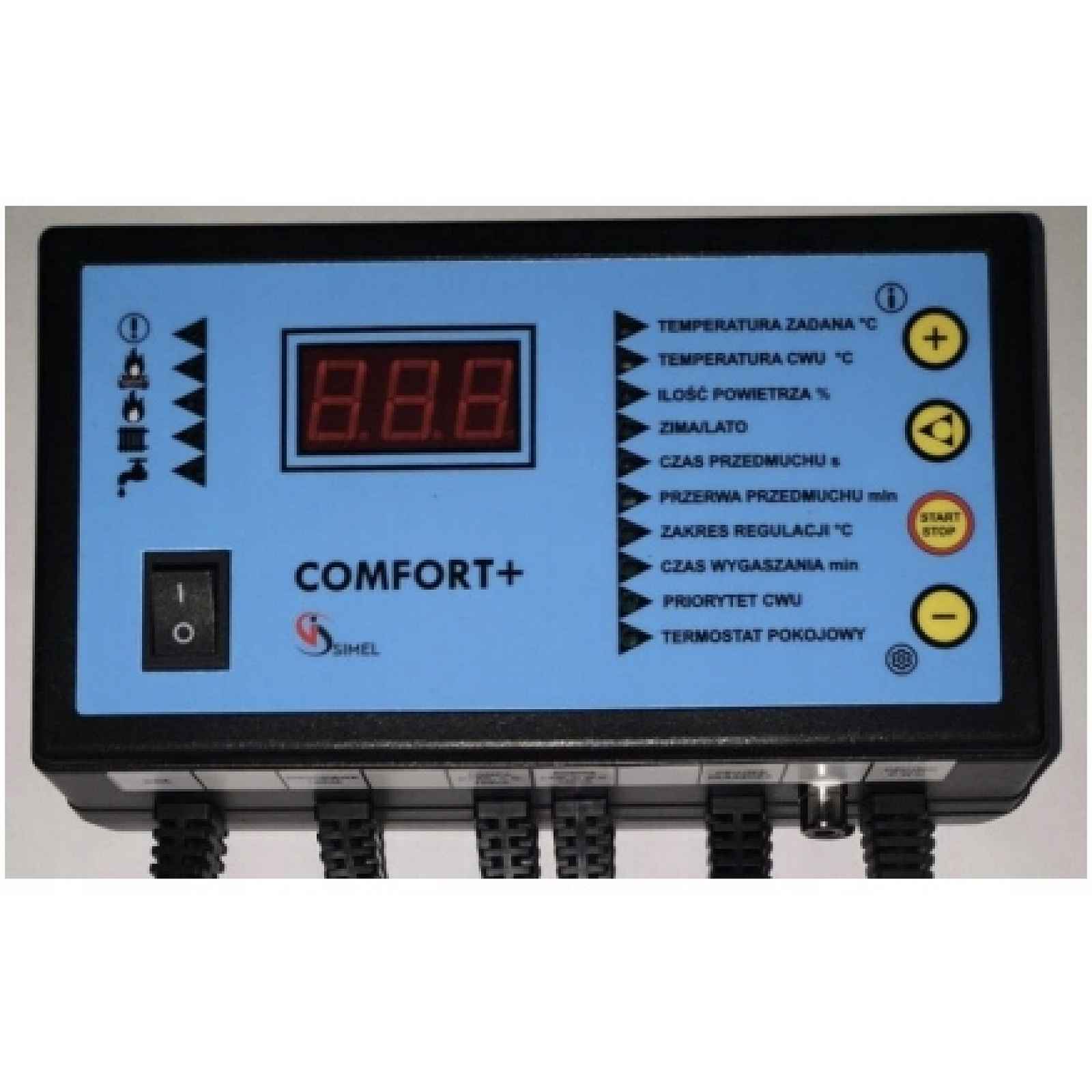

Regulátor regulátoru zásypové pece Comfort+ Cwu

„Comfort+“ je univerzální regulátor teploty vody v kotlích ústředního topení s ovládáním foukání, spalováním uhlí, uhlím, hnědým uhlím, dřevem, peletami apod. Zajišťuje ekonomický provoz celé instalace C.O.Má plynulou regulaci provozu dmychadla a funkci proti zamrznutí – pokud je teplota v kotli nižší než 6 stupňů, čerpadlo se automaticky spustí.V ovladači jsou použity použití – jedná se o prvky chránící elektronický systém před poškozením, ke kterému by mohlo dojít v důsledku průtoku příliš velkého proudu (např. v případě zkratu).Princip fungování regulátoru1. Činnost dmychadlaPo stisknutí tlačítka přejde regulátor do režimu ZAPALOVÁNÍ a po dobu přibližně 3 minut postupně zvyšuje foukání, poté začne dodávat vzduch s maximální účinností v závislosti na pár­metru MNOŽSTVÍ VZDUCHU. Pokud teplota pláště dosáhne hodnoty o ROZSAH REGULACE nižší než nastavená teplota, regulátor přejde do režimu PROVOZU. MNOŽSTVÍ POTRUBÍ a odpor, který kladou provzdušňovací kanály a palivo, určují výkon kotle. V ROZSAHU REGULACE se množství přiváděného vzduchu snižuje, čím více je teplota v kotli blíže nastavené teplotě. Pokud teplota vody v plášti překročí nastavenou NASTAVENOU TEPLOTU o 1 °C, regulátor přejde do udržovacího stavu. Dmychadlo pak pracuje s přestávkami nastavenými parametrem PŘESTÁVKA PROFOUKNUTÍ na DOBU PROFUKOVÁNÍ s VZDUCHEM PROFUKOVÁNÍ, aby udrželo žár v kotli. Regulátor se vrátí do provozu, pokud teplota v plášti klesne o hodnotu HYSTEREZE ZAPNUTÍ KOTLE. Pokud teplota vody překročí 92 °C, regulátor přejde do poplachového režimu, zapne čerpadlo C.O. a C.W.U. zobrazená teplota pulzuje na obrazovce. Pokud teplota překročí 95 °C, ve verzi s namontovaným tepelným spínačem bude ovládání dmychadla odpojeno. Pokud teplota klesne pod 90 °C, regulátor se automaticky vrátí k UDRŽOVÁNÍ.Pokud teplota pláště klesne o 10 °C od NASTAVENÉ TEPLOTY a nezvýší se během DOBY ZHASNUTÍ, regulátor automaticky přejde do režimu DOBÍJENÍ a vypne dmychadlo. Možnost automatického zhasnutí je blokována po dobu 2 hodin od okamžiku zapálení kotle a stisknutí tlačítka.2. Provoz oběhového čerpadla C.O.Oběhové čerpadlo se zapne po dosažení TEPLOTY ZAPNUTÍ ČERPADLA C.O. K vypnutí čerpadla dochází, když teplota pláště klesne o 5 °C pod hodnotu tohoto parametru. Pokud je teplota v kotli nižší než 6 °C, spustí se čerpadlo C.O. a plní funkci proti zamrznutí.3. Provoz čerpadla nabíjejícího nádrž C.W.U.Nabíjecí čerpadlo nádrže C.W.U. se zapíná s přiloženou pomoukou C.O. Pokud je teplota v nádrži nižší než zadaná parametrem TEPLOTA C.W.U., pak se zapne nabíjecí čerpadlo C.W.U. Po dosažení této teploty čerpadlo pracuje ještě 5 minut a poté se vypne. Pokud teplota v nádrži klesne o HYSTEREZU C.W.U., čerpadlo se znovu zapne. PRIORITA C.W.U. nastavená do polohy on po dobu přeplňování nádrže vypne čerpadlo C.O. a zvýší teplotu nastavenou v kotli o 10 °C, pokud je příliš nízká na dosažení požadované teploty v nádrži.4. Spolupráce s pokojovým regulátoremAby regulátor COMFORT mohl spolupracovat s pokojovým regulátorem, musí být parametr POKOJOVÝ TERMOSTAT nastaven do polohy on. To je signalizováno na hlavní obrazovce rozsvícením desetinné tečky při desáté části teploty.Teplotu nastavenou v místnosti nastavíme na pokojovém termostatu. V závislosti na této teplotě termostat zapíná nebo vypíná spínací kontakty, které jsou analyzovány regulátorem COMFORT+, který zase zapíná nebo vypíná oběhové čerpadlo C.O. Během vypnutí čerpadla dochází k krátkodobému zapnutí čerpadla po dobu 20 s každých 10 minut za účelem vybití nadměrné energie z kotle.Hlavní obrazovkaNa levé straně obrazovky ukazují lampičky u příslušných ikon provozní stav regulátoru a ovládacích zařízení.Hlavní obrazovkaNa pravé straně obrazovky jsou k dispozici klávesy pro nastavení uživatelských parametrůVyvedení kabelů a senzorů z krytu regulátoru.Schéma základní verze instalace C.O. s zásobníkem teplé vody.Vybavení ovladače Comfort+Síťový kabelPřipojovací kabel dmychadlaKabel k oběhovému čerpadlu COKabel k oběhovému čerpadlu CWUSnímač teploty pláštěSnímač teploty CWUZásuvka pokojového termostatuDržák pro upevnění – z plechu pozinkŠrouby pro upevnění držákuNávod k použití včetně záruky, která je poskytována na dobu 24 měsíců od data nákupu.Produkt Polský – jsme výrobcem
