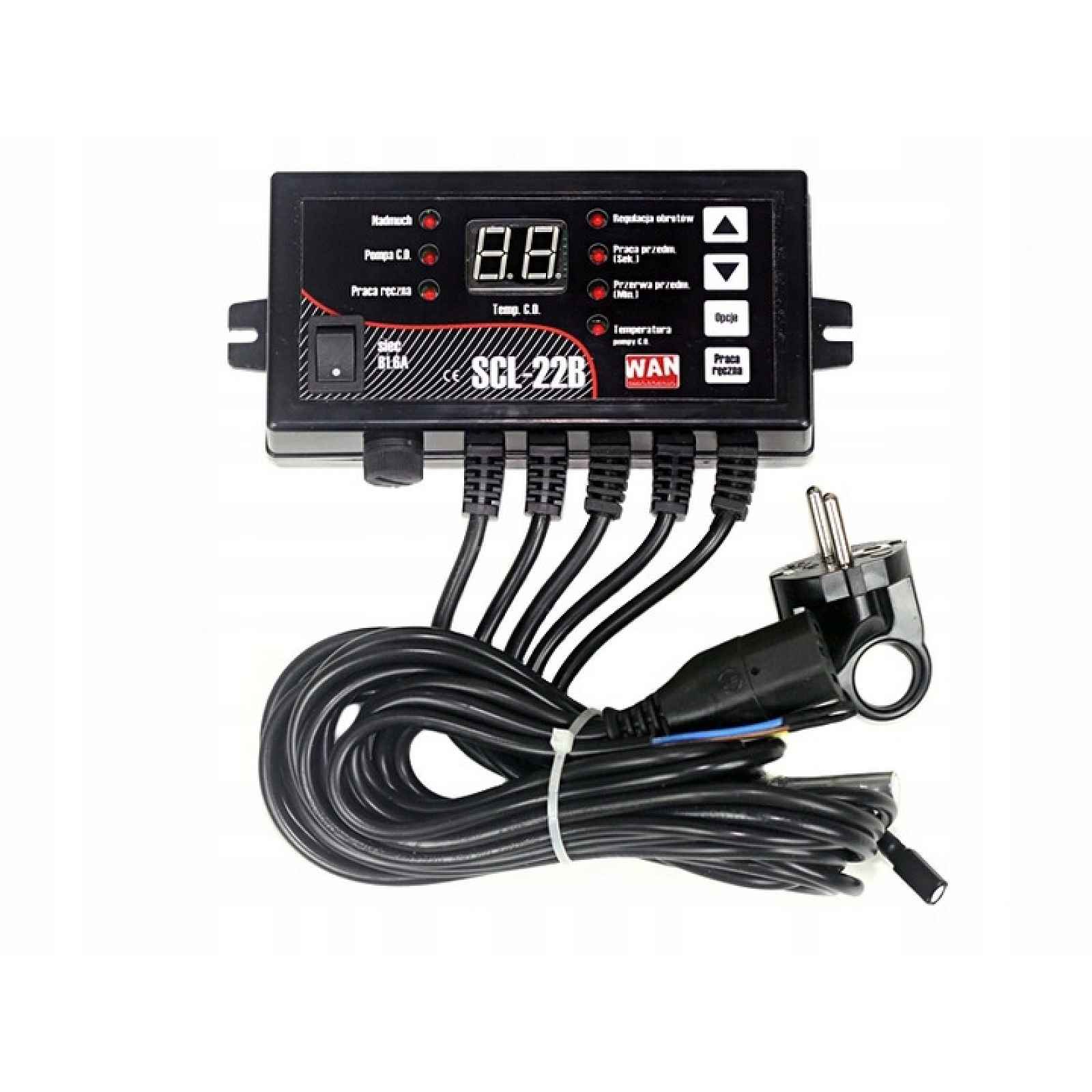

Regulátor regulátoru čerpadla Co foukání SCL-22B
Regulátor SCL-22B ovládá foukání a oběhové čerpadlo vody ústředního topení (CO). Regulátor zapne čerpadlo, pokud je aktuální teplota pece nižší než teplota nastavená uživatelem, jinak je v udržovacím režimu. Fúkání se zapne při teplotě pece 30 °C (s hysterezí 2 °C) – pod touto teplotou nepracuje. Celý popis ↓
Popis Regulátor regulátoru čerpadla Co foukání SCL-22B
Popis
Ovladač je vybaven LED displejem (dvě číslice), na kterém je standardně zobrazena aktuální teplota pece měřená senzorem. Kliknutím na tlačítko „Možnosti“ se na displeji zobrazí režim náhledu a nastavení otáček foukání a přestávky mezi foukáním a teplota zapnutí čerpadla. Regulátor má ochranu v podobě mini bimetalového senzoru, který se aktivuje v případě překročení teploty 90°C, a trubkové vložky WT 1,6A. Po každé změně libovolného parametru regulátoru se automaticky vrátí k zobrazení teploty pece.
Zobrazit celý popis
Snímač teploty je zakončen hliníkovou trubicí. Trubku a tepelnou ochranu je třeba upevnit na výstupní trubku kotle C.O. a důkladně zateplit.TECHNICKÉ ÚDAJE:Rozsah regulace nastavené teploty: 30 °C – 99 °CRozsah regulace teploty zapnutí čerpadla o teplotě: 30 °C – 60 °CHystereze: 2°CNapájecí napětí: 230 V50 Hz +/- 10%Příkon: < 2 WPracovní teplota: -10°C – 50°CSnímač teploty: polovodičovýDélka kabelu senzoru: 1 mVýstup: 230 V/50 HzMaximální proud výstupního zatížení – foukání: 1 AMaximální proud výstupního zatížení – čerpadlo: 1 A (obc. rezistentní. )Rozměry: 40x70x140 mmPřipojené kabely:senzortepelný spínačdmychadločerpadlonapájení
