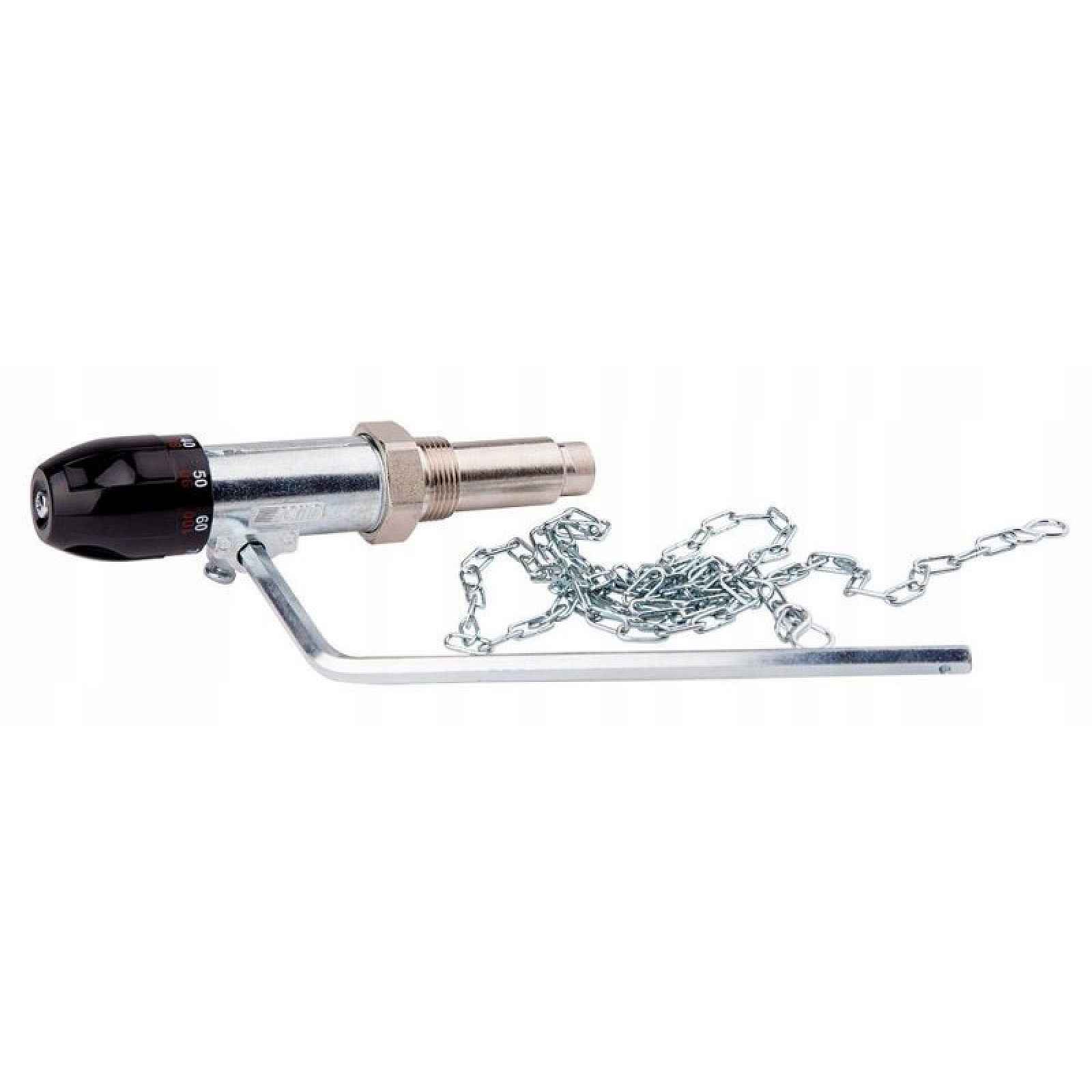

Regulátor Pro Kotel, Měřič Tahu Pece Diamond 3/4 Palce

Měřič tahu DIAMOND, rozsah nastavení 30÷100°C, G3/4"Kvalitní regulátor tahu pro kotle na tuhá paliva jehož úlohou je ovládat kotel na tuhá paliva, a to regulací množství vzduchu vstupujícího do topeniště. Regulátor se skládá z termostatické hlavice spojené s pákovým mechanismem na kterém je řetízek.Materiál těla: kovTermostatický prvek: voskovýKnoflík: PPO – odolný vůči vysokým teplotámRozsah nastavení: 30°C ÷ 100°CDélka řetízku: 1200mmŠestihranná páka: 120°, velikost 115x145mmZdvih řetízku: 10mm/10°C,Tažná síla: 0,850 kgZávitové připojení: 3/4” kuželové RRegulátor tahu může pracovat ve svislé i vodorovné poloze.ZPŮSOB MONTÁŽE1) Zašroubujte závitový hrot 3/4” (1) na určené místo na kotli. Nastavte regulátor do polohy, která umožňuje správnou práci páky a řetízku. Pokud byl regulátor namontován podle obr. A (horizontální montáž) šipka na těle (2) by měla být otočena nahoru. Pokud byl regulátor namontován podle obr. B (vertikální montáž) jej nastavte tak, aby montážní zásuvka páky (3) byla ve stejné rovině jako vzduchová klapka kotle.2) Odstraňte plastovou záslepku z otvoru v regulátoru a zasuňte do tohoto otvor páku s šestihranným průřezem (4) a poté upevněte řetízek (5) do otvoru v páce. Pokud demontujete páku, pak při její opětovné montáži dodržujte polohu před demontáží.3) Nastavte knoflík regulátoru (6) na 60 °C a uzamkněte páku lehkým sklonem směrem k podlaze tak, aby řetízek byl v jedné ose s otvorem pro připevnění řetízku ve dvířkách kotle (7).
