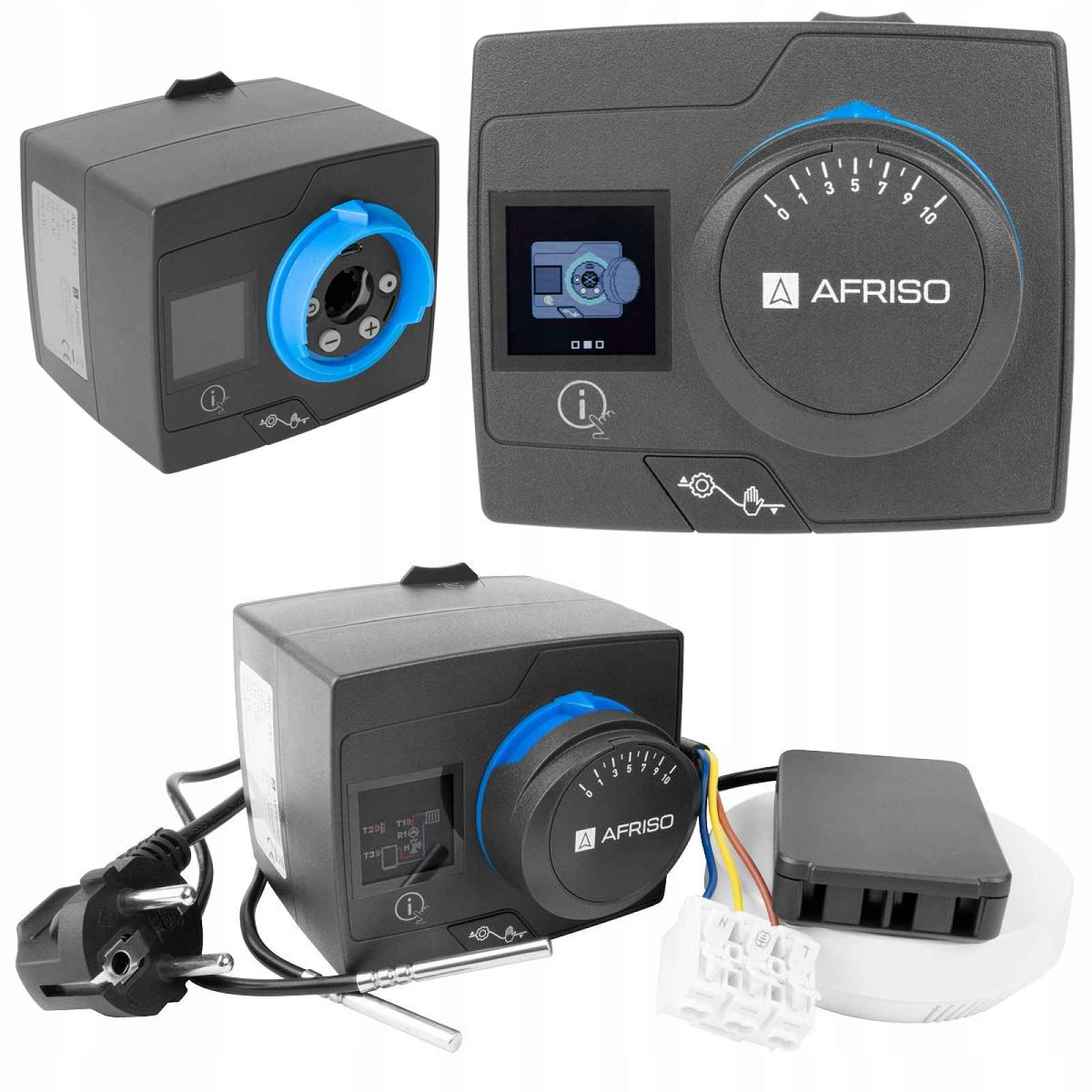

Regulátor Počasí Regulátor Čerpadla Ventilů Pohon Afriso Arc 345 Proclick

Regulátor počasí ARC 345 ProClick s funkcí ovládání oběhového čerpadlaAPLIKACERegulátor se používá v topných a chladicích instalacích. Montuje se přímo na 3- a 4-cestné směšovací ventily. Reguluje teplotu na základě venkovní teploty a nastavené topné křivky. Navíc může ovládat provoz oběhového čerpadla. Umožňuje také připojení pokojového termostatu pro vzdálenou změnu teploty.KONSTRUKCERegulátor je vybaven:• 3 teplotní senzory včetně 2 adaptérů pro přídržnou montáž na trubku,• kabel pro ovládání provozu oběhového čerpadla,• napájecí kabel zakončený zástrčkouTECHNICKÉ ÚDAJETočivý moment 6 NmÚhel otočení 90°Doba otáčení o 90° 120 sNapájecí napětí 230 V ACOkolní teplota 5÷40°CMaximální příkon 3 WStupeň ochrany krytu IP42Rozměry (výška) x šířka x hloubka ) 86,5×80,4×95 mmHmotnost 800 gRežim provozu topení, chlazeníDélka napájecího kabelu 2 m, zakončený zástrčkouDélka kabelu senzoru za směšovacím ventilem je 1 mDélka kabelu senzoru zdroje tepla/chladu/návratu je 3 mDélka a minimální průřez kabelu pro připojení externího senzoru max 50 m, min 0,5 mm2Rozměry termočlánku ø5 x 30 mmTyp snímače teploty Pt1000Délka kabelu pro ovládání oběhového čerpadla je 0,5 m, zakončený elektrickou kostkou1. Tlačítko. Výstup z nastavení a z menu.2. Tlačítko. Navigace v menu vlevo a snížení nastavení hodnot.3. Tlačítko. Navigace v menu vpravo a zvyšování nastavení hodnot.4. Tlačítko. Vstup do jednotlivých nastavení a schvalování výběru.5. USB vstup pro nahrání aktualizací softwaru a připojení počítače.6. Barevný displej.7. Tlačítko. Pomoc.8. Přechod z automatického do manuálního režimu9. Knoflík s měřítkem.10. Napájecí kabel zakončený zástrčkou.11. Kabel je zakončen elektrickou kostkou pro připojení oběhového čerpadla.12. Připojovací kostka pro senzory teploty a/nebo termostatu.13. Snímač venkovní teploty.14. Snímače teploty potrubí
