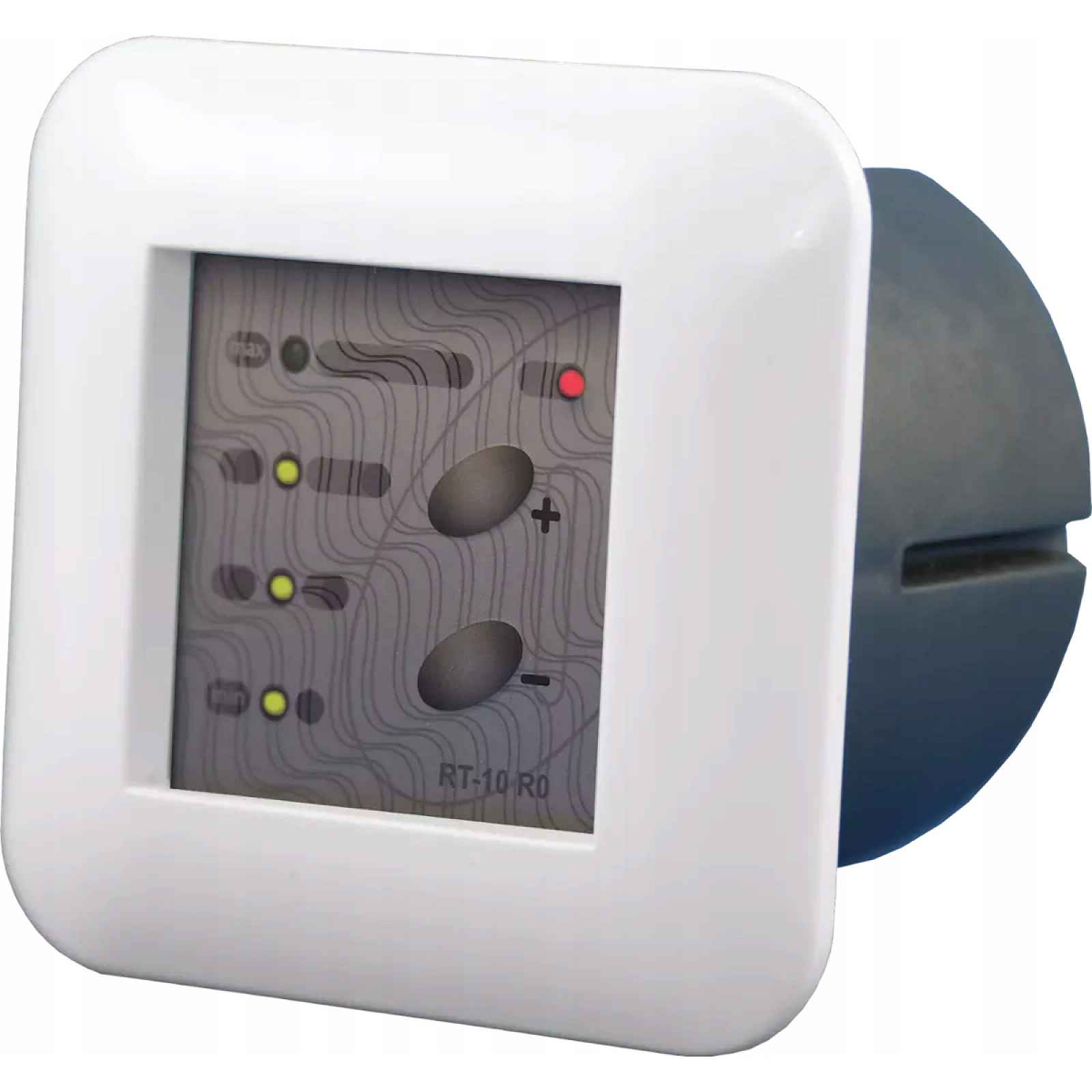

Podomítkový regulátor otáček RT10 pro ventilační zařízeníPOZOR!
NEPOUŽÍVEJTE PRO TURBÍNY
AN ecoBANAN ecoRT-10 – nejjednodušší regulátor otáček používaný pro ventilátory s výkonem do 400 W. Zajišťuje plynulý výběr rozsahu otáček ventilátoru a zároveň signalizuje jejich aktuální stav na ovládacím panelu. Vynikající řešení pro odsávací i ventilační ventilátory.
Regulátor RT10L je navržen pro přesnou regulaci otáček různých typů ventilátorů. Regulátor je přizpůsoben pro spolupráci s takovými dmychadly, jejichž otáčky závisí na účinném napětí přiváděném na motor dmychadla. Výkonným prvkem regulátoru je triak, který je řízen v příslušném fázovém úhlu vzhledem k napětí sítě a ovládá motor dmychadla.
TECHNICKÉ ÚDAJE
Napájení 230 V/50 HzPříkon bez zatížení 1VAVýkon ventilátoru 400 WRozsah plynulého reg. obrat 10% – 100%Pojistka 3.15A/250VTyp krytu: PodomítkovýMaximální připojovací výkon: 400 WPočet senzorů: 0Pracovní teplota: 0 – 40 °CRozměry: 70x70x65Příkon: 1 WLVD podle: PN-EN 60730-2-1:2002KONSTRUKCE:
Přední panel je vyroben z kartáčované oceli v barvě „Inox“, která je odolná vůči korozi a UV záření. Regulátor se vyznačuje vysokou účinností a přesností ovládání.
Na levé straně pracovní plochy jsou čtyři kontrolky signalizující stupeň (1) vypnutí. Při vypnutém ventilátoru jsou všechny čtyři lampy vypnuty. Poté s rostoucími otáčkami začne první lampa zespodu blikat, nejprve krátkými impulsy a později dlouhými. Při dalším zvýšení otáček začne lampa svítit nepřetržitě. Další světla signalizují ještě větší otáčky ventilátoru až do maximálních otáček, kdy všechny čtyři světla svítí nepřetržitě. Na pravé straně na ploše je kontrolka signalizující přítomnost napájení (3) přivedeného k regulátoru a dvě tlačítka (2) pro změnu otáček ventilátoru.
Světla signalizující stupeň kontroly otáček motoruKlávesy pro zvýšení a snížení otáček motoruLampička signalizující přítomnost napájeníREGULACE V SERVISNÍM REŽIMU
Pro zajištění spolupráce regulátoru s co nejširší škálou různých typů ventilátorů je regulátor vybaven dvěma algoritmy ovládání. Přizpůsobení způsobu ovládání typu ventilátoru může být provedeno v servisním režimu instalátorem během instalace regulátoru nebo výrobcem regulátoru.
Světla určující výběr typu dmychadla (motoru ventilátoru)Klávesa „+“ sloužící pro vstup do servisního režimu
Přepnutí do servisního režimu se provádí podržením tlačítka (2) při přivádění napájecího napětí na regulátor.REGULACE V SERVISNÍM REŽIMU – VÝBĚR ALGORITMU OVLÁDÁNÍ
Výběr algoritmu by měl provést instalátor regulátoru při prvním spuštění.
Po spuštění servisního režimu pomocí tlačítka „—“ (3) změníme typ motoru ventilátoru. Dvě lampy (1 nebo 2) signalizují aktuálně zvolený typ motoru.
Pokud nestiskneme tlačítko po dobu osmi sekund, regulátor přejde do normálního provozu.
Příklady typů motorů:
druh první (bliká kontrolka 1) - SEK 8, WBS 6 a podobnédruh druhý (bliká kontrolka 2) – RV 14 a podobnéINSTALACE REGULÁTORU
Vytvořte vhodný otvor ve zdiPřipojte regulátor k vodičům vyvedeným do krabice podle elektrického schématuVložte regulátor do plechovky a přišroubujte šroubyNamontujte masku na regulátor
POZOR! Regulátor musí mít bezpodmínečně PE spojení žlutozeleným vodičem.
1. Otvor pro regulátor ve zdi pro upevnění plechovky
2. Otvor pro regulátor v regipsu pro upevnění plechovky
3. Elektrické schéma
MůžeRegulátor RT-10ŠroubyKryt
