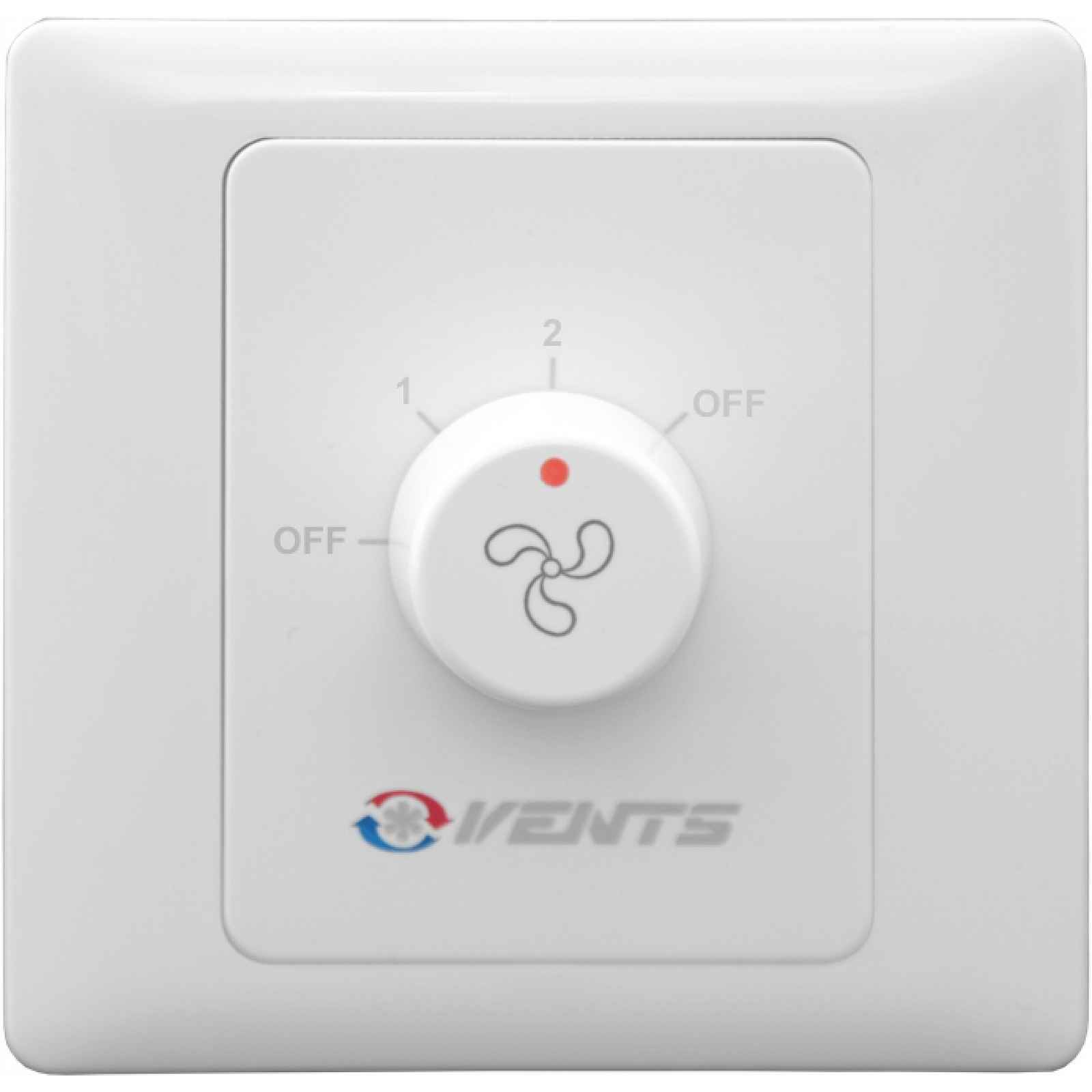

PŘEPÍNAČ RYCHLOSTNÍCH STUPŇŮ – OTÁČEK – DVOURYCHLOSTNÍCH VENTILÁTORŮVENTS P2-1-300HLAVNÍ VLASTNOSTI:FUNGUJE JAKO SPÍNAČ / VYPÍNAČMAX. PROUDOVÉ ZATÍŽENÍ – 3 ARENOMOVANÝ VÝROBCE – VENTSPROVOZNÍ TRVANLIVOST – 1000000 PŘEPNUTÍVYSOKÁ KVALITA – POUZDRO Z PVC TYPU ABSPODOMÍTKOVÁ INSTALACEJEDNODUCHÁ OBSLUHA A MONTÁŽPOPIS Přepínač rychlosti ventilátoru P2-1-300 se používá pro zapnutí/vypnutí a přepínání rychlosti dvourychlostních ventilátorů. Ideálně spolupracuje s ventilátory Vents TT, TT PRO a TT Silent-M a s podobnými ventilátory jiných výrobců. Kryt regulátoru (1), rámeček (4) a knoflík (2) jsou vyrobeny z plastu typu ABS odolného vůči poškození a UV záření. Regulátor se vyznačuje vysokou účinností a přesností ovládání. Zapnutí/vypnutí a změna rychlosti/rychlosti ventilátoru se provádí pomocí otáčení regulačního knoflíku (2). Regulace se provádí od prvního do nejvyššího rychlostního stupně. Je možné zapnout a ovládat ventilátor společně s osvětlením v místnosti.MONTÁŽ - Pomocí šroubováku sejměte knoflík (2) regulátoru rychlosti. Na zadní stěně krytu (3) jsou čtyři upevňovací prvky, které upevňují panel regulátoru. - Odstraňte přední panel (4). - Pro připojení je nutné odizolovat konce vodičů o délce 5-7 mm, zasunout je maximálně do svorkových zásuvek regulátoru a utáhnout je pomocí šroubů. - Namontujte regulátor do montážního pouzdra (podomítkové krabice) a předem upevněte vodiče pro přívod proudu. - Umístěte na místo maskovací rámeček (4) (přitlačte odpovídající silou). - Namontujte knoflík (2) přepínání rychlosti. - Po připojení regulátoru k obvodu otočte knoflík proti směru hodinových ručiček (poloha OFF) do odporu. - Zvýšení rychlosti ventilátoru nastává při přepnutí knoflíku ve směru hodinových ručiček. Regulátor je určen k montáži na stěnu jako podomítkový regulátor.TECHNICKÉ ÚDAJE a ELEKTRICKÉ SCHÉMA PŘIPOJENÍ Jmenovité napájecí napětí – 230 V Jmenovitá frekvence – 50 Hz Maximální proudové zatížení – 3 A Napájení – nepřetržité Max. okolní teplota – 40 °C Rozměry – 88x88x60 mm Stupeň ochrany – IP 40
