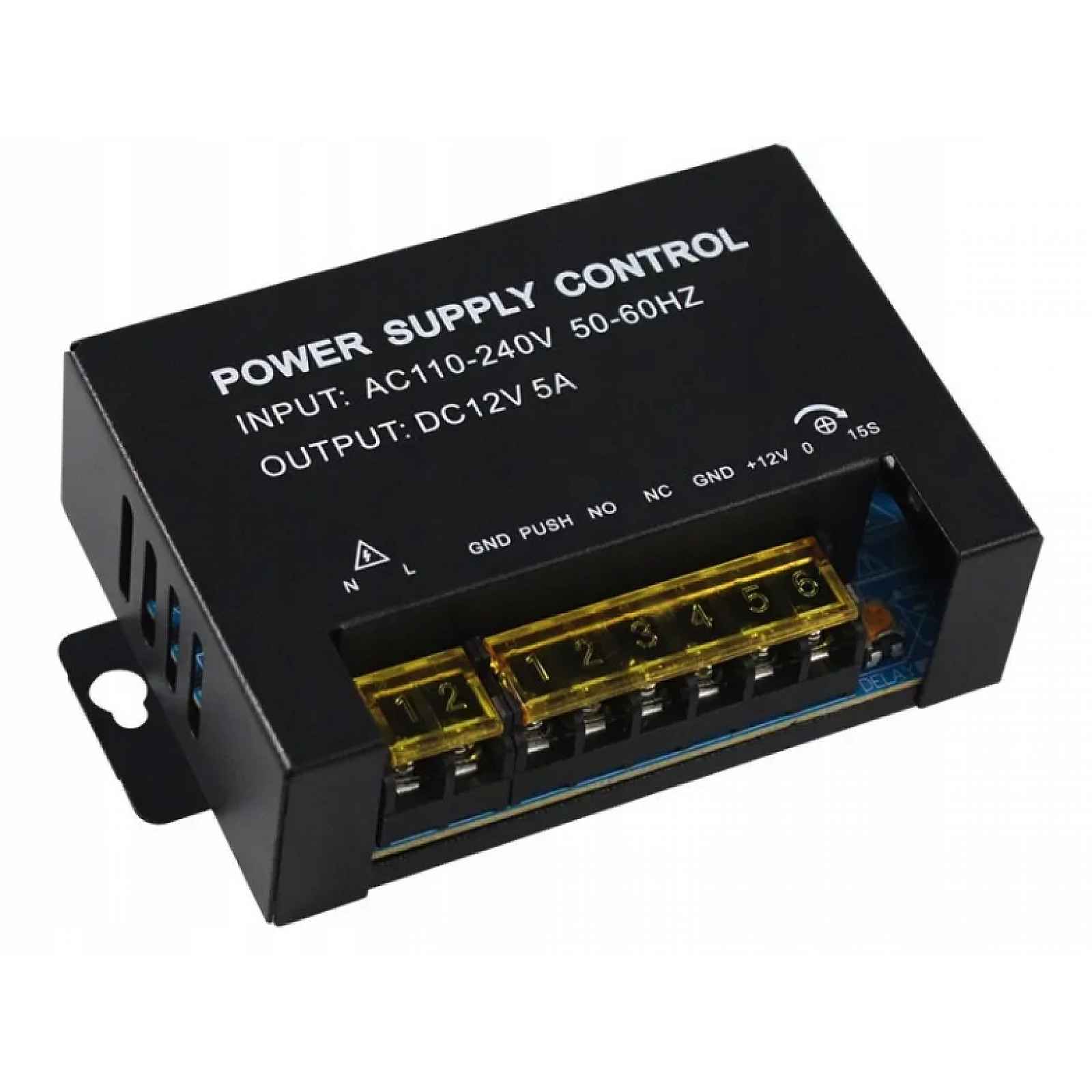

Napájecí regulátor značky Spreest je všestranné a spolehlivé zařízení, které se skvěle hodí do systémů kontroly přístupu a zajišťuje bezpečnost a pohodlí při používání. Díky pokročilým funkcím a robustní konstrukci je ideální pro použití v domácnostech, kancelářích a dalších objektech vyžadujících efektivní kontrolu přístupu.
Napájecí zdroj je schopen současně obsluhovat dva systémy kontroly přístupu.Nejdůležitější vlastnosti
Napájecí zdroj je schopen současně obsluhovat dva systémy kontroly přístupu.Nízká spotřeba energie: Energeticky efektivní, což snižuje provozní náklady.Snížení zatížení kontroléru přístupu: Minimalizuje riziko skrytých problémů při instalaci.NC/NO výstupy: Kompatibilita s různými typy elektrických zámků.Regulovatelná doba zpoždění: Flexibilita v časovém nastavení zámku od 0 do 15 sekund.Automatická funkce ochrany: Ochrana proti přetížení a zkratu.Podpora pro různá zařízení: Podporuje elektromagnetické zámky, přístupové ovladače, výstupní tlačítka a zvonky.Vysoká kvalita materiálů: Vyrobeno z odolných materiálů, zajišťuje dlouhodobé používání.Ovládací prvky
1. Transformátor (Transformátor): Je zodpovědný za přeměnu vstupního napětí AC (110-240 V) na nižší napětí vhodné pro další části obvodu. Zajišťuje stabilní napájení celého zařízení a k němu připojených komponent.
2. Heat Sink (Radiátor):Prvek zodpovědný za odvod tepla generovaného elektronickými součástkami, jako jsou relé a transformátor. Radiátor pomáhá udržovat správnou provozní teplotu zařízení, což zabraňuje přehřívání a zajišťuje jeho dlouhou životnost.
3. Relay (Relé):
Slouží k ovládání průtoku proudu do připojených zařízení, jako jsou například elektrické zámky. Relé je klíčovým prvkem, který umožňuje zapnutí a vypnutí napájení těchto zařízení na základě ovládacích signálů.
4. 15S (0-15 sekund): Knoflík pro nastavení doby zpoždění. Umožňuje nastavit dobu, po kterou zůstane zámek po aktivaci otevřený, a to v rozsahu od 0 do 15 sekund.
5. Spojení
GND (Ground): Hmotnost (uzemnění). Zajišťuje elektrickou bezpečnost uzemněním zařízení.PUSH: Vstup pro výstupní tlačítko. Připojení k tomuto konektoru umožňuje ovládání zámku pomocí tlačítka výstupu.NO (Normální otevření): Normálně otevřený výstup. Obvod je po aktivaci uzamčen, což lze použít k ovládání elektromagnetických zámků.NC (Normally Closed): Výstup je normálně uzavřený. Obvod se po aktivaci otevře, což lze použít k ovládání zámků, které vyžadují otevření obvodu pro odemknutí.+12 V: Výstup napájení 12 V DC. Poskytuje napájení pro periferní zařízení, jako jsou kontroléry přístupu, čtečky karet, elektromagnetické zámky.GND (Ground): Dodatečný výstup hmotnosti (uzemnění) pro periferní zařízení.
6. Napájení
L (Line): Vstup fáze napájení. K tomuto konektoru je nutné připojit napájecí fázový vodič (AC 110-240 V).N (Neutrální): Neutrální vstup napájení. K tomuto konektoru je nutné připojit neutrální napájecí kabel (AC 110-240 V).Příklad schématu připojení napájecího regulátoru
1. Připojení napájení:
Vstup napájení: K konektorům L a N napájecího regulátoru byly připojeny fázové (modré) a neutrální (červené) napájecí vodiče (AC 230V 50Hz).
2. Připojení elektrozávěsu (elektrozávěsu):
Výstup NO (Normálně Otevřený): Výstup NO (žlutý kabel) napájecího regulátoru je připojen k jednomu z konců elektrického zámku.
Výstup COM (společný): Výstup COM (černý kabel) napájecího regulátoru je připojen k druhému konci elektrického lanka. Po aktivaci se obvod uzavře a odblokuje elektrozámek.
3. Připojení výstupního tlačítka:
Tlačítko výstupu: Tlačítko výstupu (DOOR EXIT) je připojeno k konektorům PUSH (žlutý kabel) a GND (černý kabel) na napájecím ovladači. Stisknutím tlačítka se otevře zámek, který umožní opuštění místnosti.
4. Připojení kódového zámku:
Napájení kódového zámku: Výstupy +12 V (červený kabel) a GND (černý kabel) napájecího ovladače jsou připojeny k příslušným konektorům kódového zámku a dodávají napájení zařízení.
Ovládání zámku: Výstupy NO/PUSH (žlutý kabel) a COM (šedý kabel) napájecího ovladače jsou připojeny k příslušným konektorům kódového zámku, což umožňuje ovládání zámku pomocí zadaného kódu.
5. Připojení zvonku k drátovým dveřím:
Zvonek: Kabely zvonku jsou připojeny ke konektorům BELL (fialový kabel) na napájecím ovladači, což umožňuje zvukovou signalizaci při pokusu o
