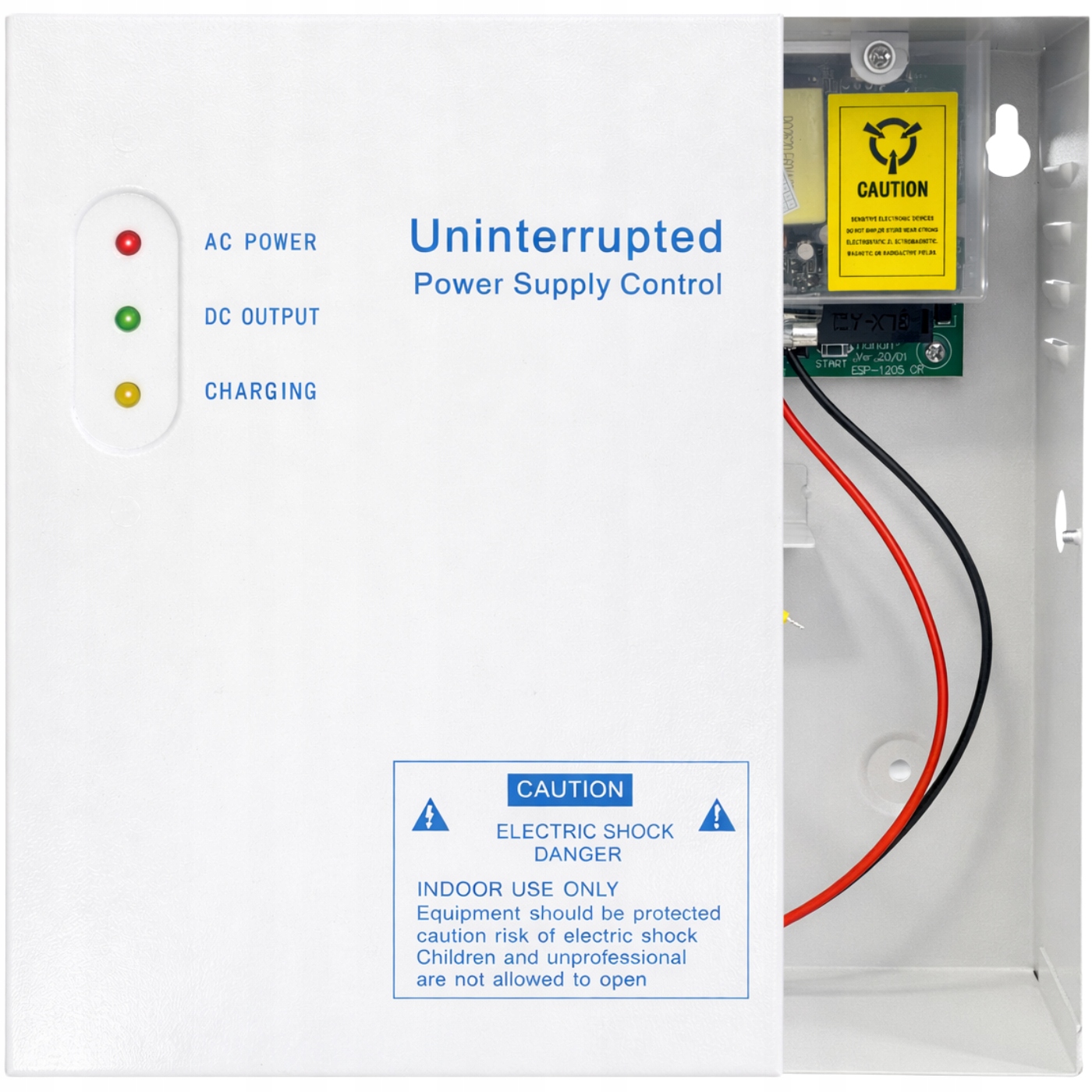

Napájecí skříň značky Spreest je řešením vytvořeným pro systémy kontroly přístupu. Zajišťuje stabilní a bezpečné napájení zařízení a také centrální bod elektrické instalace.
Navícumožňuje připojení nouzového napájení, takže systém může fungovat i v případě výpadku proudu.
Díky výkonu 5A je možné připojit více zařízení, což umožňuje provozovat například dva systémy kontroly přístupu současně
Zařízení se skvěle hodí do domů, kanceláří, servisních budov a dalších objektů.Nejdůležitější vlastnosti
1. Možnost připojení nouzového napájení (UPS / akumulátor) – Umožňuje zachovat fungování systému kontroly přístupu v případě výpadku napájení.
2. Podpora více zařízení současně – např. dva systémy kontroly přístupu, elektrozámky, výstupní tlačítka nebo ovladače díky výkonu 5 A.
3. Výstupy NC / NO – Kompatibilita s různými typy elektrických zámků.
4. Regulovatelná doba zpoždění– Flexibilita v časovém nastavení zámku od 0 do 15 sekund.
5. Vestavěná LED signalizace – LED diody informují o provozním stavu zařízení mj. signalizuje přítomnost síťového napájení, indikuje aktivní výstup DC napájení a informuje o nabíjení.
6. Elektrické zabezpečení – Ochrana proti přetížení a zkratům.
7. Podpora pro různá zařízení – Podporuje elektromagnetické zámky, přístupové ovladače, výstupní tlačítka a zvonky.
8. Pevná konstrukce – Vyrobeno z odolných materiálů, zajišťuje dlouhodobé používání.Ovládací prvky
1. Vstup napájení A
Kabely pro přívod napájení do vestavěného napájecího zdroje.
Vstupní napětí: AC 100–260 VFrekvence: 50–60 Hz
2. Napájení signalizačních diod
Konektor je určen pro připojení napájecích kabelů a LED diod signalizujících provoz zařízení.
3. Regulace času relé PUSH
Potenciometr umožňující nastavení doby aktivace relé po zadání signálu PUSH.
4. Výstupní napájecí terminály
Upínací lišta pro připojení externích zařízení.
Výstupní napětí: 11,5–13,5 V DCMaximální výstupní proud: 5 A
Popis kontaktů:
NO – Normálně otevřený kontakt (napětí se objeví po aktivaci relé / signálu PUSH).NC – Normálně uzavřený kontakt (napětí zmizí po aktivaci relé / signálu PUSH).COM – Společný kontakt relé (nejčastěji hmotnost).+12 V – Trvalý výstup napájení 12 V.GND – Hmotnost napájení.PUSH – Ovládací vstup, zkrat z GND spustí relé.CONTROL (+ / −) – Vstup ovládající napětí 5 až 24 V, pracující podobně jako vstup PUSH.BATT (+/−) – Konektor pro připojení záložního akumulátoru 12 V.
5. Regulace výstupního napětí
Potenciometr umožňující regulaci výstupního napětí v rozsahu 11,5–13,5 V DC.
6. Systém filtrace napětí
Sekce kondenzátorů stabilizujících napětí a snižujících rušení napájení.Schéma připojení napájecího zdroje
1. Připojení napájení zařízení
Výstup +12 V (červený kabel) z napájecího zdroje slouží k napájení zařízení přístupového systému, jako je elektromagnetický zámek nebo ovladač.
Svorka GND (černý kabel) představuje společnou hromadu instalací. Kabely +12 V a GND je nutné připojit k příslušným napájecím vstupům zařízení.
2. Připojení elektrozávěsu
Elektrozávěs se připojuje ke svorkám +NO (hnědý kabel) a -COM (modrý kabel).
Po aktivaci systému dochází ke zkratům kontaktů NO a COM, což způsobuje přiložení napětí a otevření dveří.
3. Připojení elektromagnetického zámku
Elektromagnetický zámek je nutné připojit ke svorkám +12V (červený kabel) a GND (černý kabel).
Během provozu systému dochází k dočasnému odpojení napájení zámku, což umožňuje otevření dveří.
4. Připojení výstupního tlačítka
Tlačítko výstupu je nutné připojit ke svorkám PUSH (oranžový kabel) a GND (černý kabel).
Po stisknutí tlačítka dojde ke zkratu PUSH z GND, což způsobí okamžité odemknutí dveří.
5. Připojení akumulátoru (nouzové napájení)
K svorkám BATT+ (červený kabel) a BATT- (černý kabel) lze připojit akumulátor.
Akumulátor zajišťuje fungování systému v případě výpadku napájení ze sítě.Technická specifikace
Vstupní napětí: AC 100 – 260 V/50 – 60 HzVýstupní napětí: DC 11,5–13,5 V (regulovatelné)Maximální výstupní proud: 5 AOdchylka napětí: ≤ 50 mVNapětí nabíjení
