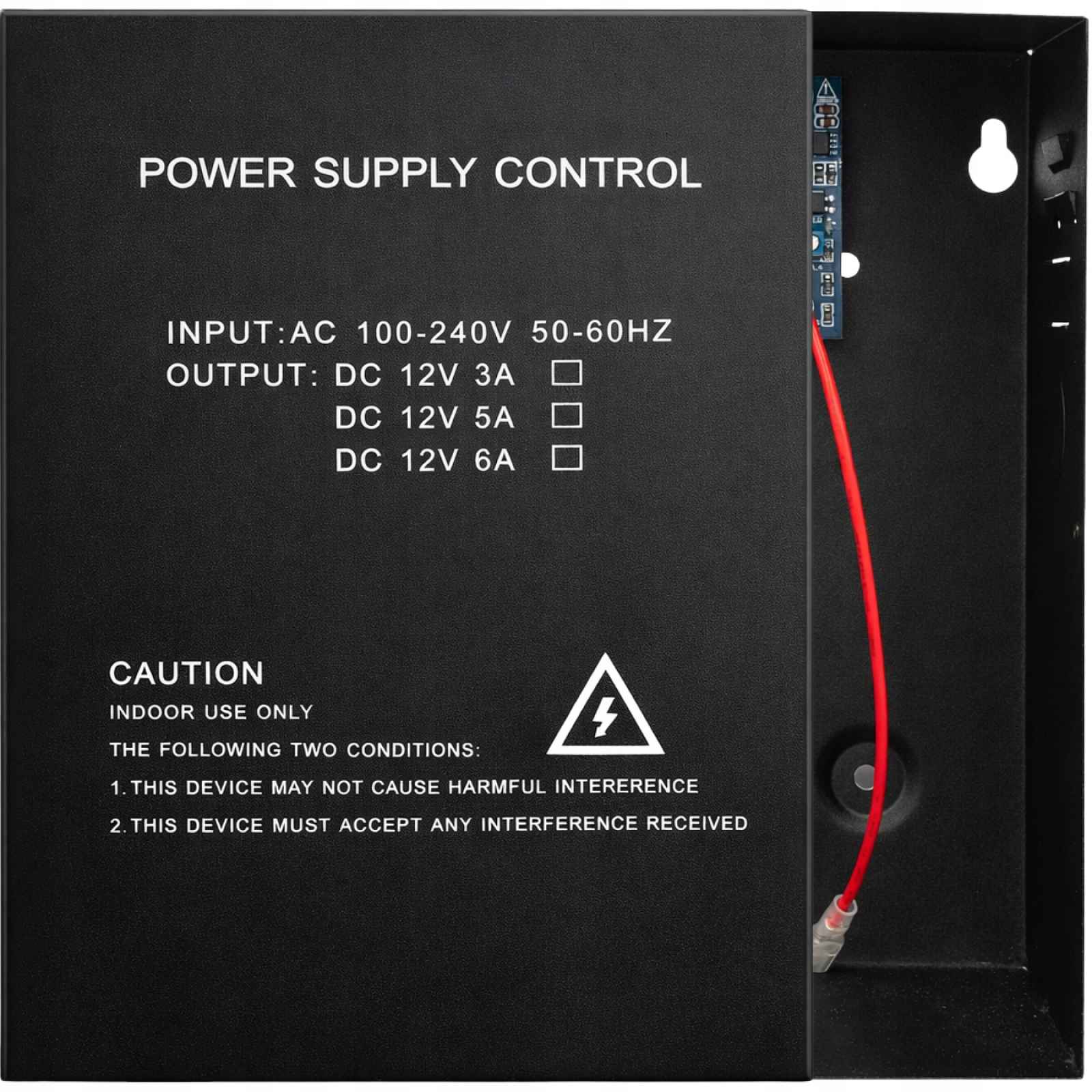

Napájecí skříňka značky **Spreest** je řešení navržené pro systémy kontroly přístupu. Zajišťuje stabilní a bezpečné napájení zařízení a zároveň slouží jako centrální bod elektroinstalace.
Navíc **umožňuje připojení záložního napájení**, díky čemuž může systém fungovat i v případě výpadku proudu.
Díky výkonu 5A **je možné připojit více zařízení**, což umožňuje například současné napájení dvou systémů kontroly přístupu.
Zařízení se skvěle hodí do domácností, kanceláří, komerčních budov a dalších objektů.Nejdůležitější vlastnosti
1. Možnost připojení záložního napájení (UPS / akumulátor) – Umožňuje udržet systém kontroly přístupu v chodu v případě výpadku napájení.
2. Podpora více zařízení současně – Např. dva systémy kontroly přístupu, elektrické zámky, výstupní tlačítka nebo kontroléry, díky výkonu 5A.
3. Výstupy NC / NO – Kompatibilita s různými typy elektrických zámků.
4. Nastavitelná doba zpoždění – Flexibilní nastavení doby otevření zámku od 0 do 15 sekund.
5. Elektrické ochrany – Ochrana proti přetížení a zkratu.
6. Podpora různých zařízení – Podporuje elektromagnetické zámky, přístupové kontroléry, výstupní tlačítka a zvonky.
7. Robustní konstrukce – Vyrobeno z odolných materiálů pro dlouhodobé používání.Součásti ovladače
1. Napájení:
L: Vstup napájecí fáze. K tomuto konektoru připojte fázový vodič napájení (AC 100-240V).N: Vstup napájecího nulového vodiče. K tomuto konektoru připojte nulový vodič napájení (AC 100-240V).
2. Připojení:
GND – ZemPUSH – Vstup pro ovládací tlačítko+12V – Napájení 12 VCOM – Společný kontakt reléNO – Normálně otevřený kontakt reléNC – Normálně zavřený kontakt relé
3. Otočný ovladač pro nastavení doby zpoždění: Umožňuje nastavit dobu, po kterou zůstane zámek otevřený po aktivaci, v rozsahu od 0 do 15 sekund.
4. Záložní napájení:
Konektor pro připojení záložní baterie (obvykle 12V DC).
(BAT+) – kladný pól baterie(BAT−) – záporný pól baterie
Akumulátor zajišťuje provoz ovladače v případě výpadku síťového napájení (AC). Díky tomu zámek a řídicí systém nadále fungují (např. umožňují otevření dveří).Příklad schématu zapojení napájecího zdroje
1. Napájení zařízení
Výstup **+12V (červený vodič)** ze zdroje slouží k napájení zařízení systému kontroly přístupu, jako je klávesnice nebo RFID čtečka.
Svorka **GND (černý vodič)** slouží jako společná zem instalace. Vodiče +12V a GND připojte k odpovídajícím napájecím vstupům řídicího zařízení.
2. Připojení elektrického zámku
Elektrický zámek se připojuje ke svorkám **+12V (červený vodič)** a **NO nebo NC (černý vodič)**, v závislosti na typu zámku.
Po autorizaci přístupu dojde ke zkratu kontaktů relé (NO/COM nebo NC/COM), což způsobí napájení elektrického zámku a otevření dveří.
3. Připojení výstupního tlačítka
Výstupní tlačítko připojte ke svorkám **PUSH (zelený vodič)** a **COM (fialový vodič)**.
Po stisknutí tlačítka dojde ke zkratu PUSH se zemí, což způsobí okamžité odblokování dveří.
4. Připojení klávesnice / přístupového kontroléru
Klávesnici připojte ke svorkám:
+12V (červený vodič)GND (černý vodič)COM (fialový vodič)NO (zelený vodič)
Po správné autorizaci uživatele (kód/karta) se aktivuje relé a otevřou se dveře.
5. Režim práce relé (NO / NC)
Napájecí zdroj má výstupy **NO (normálně otevřený)** a **NC (normálně zavřený)**:
NO – Napětí se objeví až po zkratu na svorce PUSH (nejčastěji používané)NC – Napětí zmizí až po zkratu na svorce PUSH(bezpečnostní systémy)
6. Připojení baterie (záložní napájení)
Ke svorkám **BATT+ (červený vodič)** a **BATT- (černý vodič)** lze připojit akumulátor 12V.
Akumulátor zajišťuje provoz systému v případě výpadku síťového napájení.Technická specifikace
Vstupní napětí: AC100V-AC240V / 50-60HZVýstupní napětí: DC12VOkamžitý proud: 5ATrvalý proud: 3.5AProvozní teplota: -20°C ~ +60°CProvozní vlhkost: ≤ 90%Doba zpoždění: 0~15 sekund (nastavitelná)Rozměry: 165 x 70 x 250 mmObsah balení
1x Napájecí skříňka PS-902 DC 12V 5A1x Návod k použitíOdkaz na návod k obsluze v polštině https://hackmd.io/@spreest-manuál/r.72KWl
Odkaz na návod k obsluze v češtině: https://hackmd.io/@spreest-manuál/rJu5Dvv0bg
