Regulátor Hladiny Nádrže Na Dešťovou Vodu

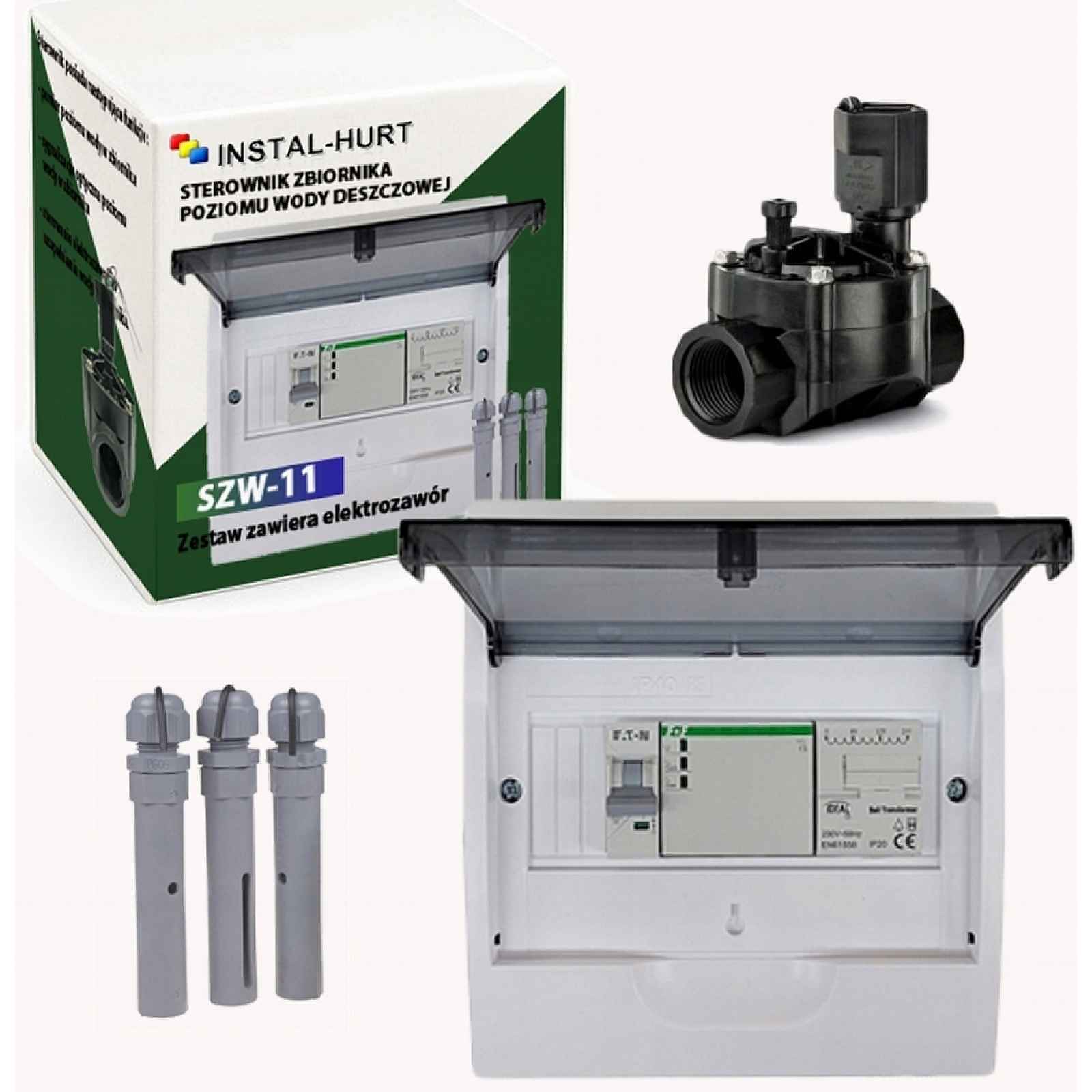

REGULÁTOR HLADINY DEŠŤOVÉ VODY V NÁDRŽIAutomatické dolévání vody do nádržeUrčení:Regulátor je určen pro automatické ovládání hladiny vody v nádrži sloužící např. NA ZAVLAŽOVÁNÍ zahrady.Zařízení ovládá dolévání vody do nádrže v případě dosažení minimální hladiny vody v nádrži.Ovladač má následující funkce:- měření hladiny vody v nádrži- optická signalizace hladiny vody v nádržích- ovládání elektroventilu pro doplňování vody v nádrži. Součástí balení je elektroventil, který namontujeme na vodovodním potrubí. Tento záběr přivedeme do nádrže s vodou – bude zodpovědný za naplnění nádrže v případě nedostatku vody.Zařízení má namontované speciální porty, které umožňují připojení kabelu bez použití speciálního nářadí. Bez pájení, bez použití mnoha elektrických kostek...Sada obsahuje elektroventil:V případě nedostatku vody v nádrži ovladač automaticky otevře elektrovoz připojený k vodovodní síti a doplní vodu v nádrži.Ventil montujeme za nádrží.Sada obsahuje tři měřící sondy: S1, S2, S3:-S1: Dolní sonda. Sondu umístíme na samé dno nádrže- S2 : Střední sonda. Sondu umístíme do výšky nádrže, ve které chceme, aby regulátor označil tento bod jako minimální stav vody v nádrži – když hladina vody klesne pod úroveň této sondy – dojde k zapnutí plnění nádrže vodou ze záběru vodovodu / elektroventil se otevře.- S3 : Horní sonda. Sondu umístíme do výšky nádrže, ve které chceme, aby regulátor označil tento bod jako maximální stav vody v nádrži – když hladina vody dosáhne úrovně této sondy – dojde k vypnutí plnění nádrže vodou ze záběru vodovodu / elektroventil se uzavře.Sondy se připojují k ovladači kabelem o průměru žíly až 1 mm² a maximální délce 100 m. Kabel není součástí balení.Sondy by měly být umístěny do nádrže způsobem, který zaručí stabilitu. Můžete například použít trubici, na kterou připevňujeme sondy, a celou část ponořit svisle do nádrže. Stabilní upevnění sond zaručí správné měření hladiny vody.Způsob připojení:Připojení napájecího kabelu 230 V:Připojení napájení zajišťuje provoz ovladače SZW-11Napájení 230 V připojujeme k portům 4,5 v ovladači SZW-11:Port č. – Kabel „nula“Port č. – „fázový“ kabelPřipojení měřících sond S1, S2, S3:Port č. – Sonda S1 – spodní sonda.Port č. – Sonda S2 – středová sonda.Port č. – Sonda S3 – horní sondaPřipojení elektroventilu pro plnění nádrže:Elektroventil připojíme k portům č. v ovladači SZW-11.Není zde důležitá polarita / pořadí připojení vodičů.Elektroventil je součástí balení.Je možné sadu upravit a přizpůsobit podle svých potřeb. Pošlete nám dotaz.
