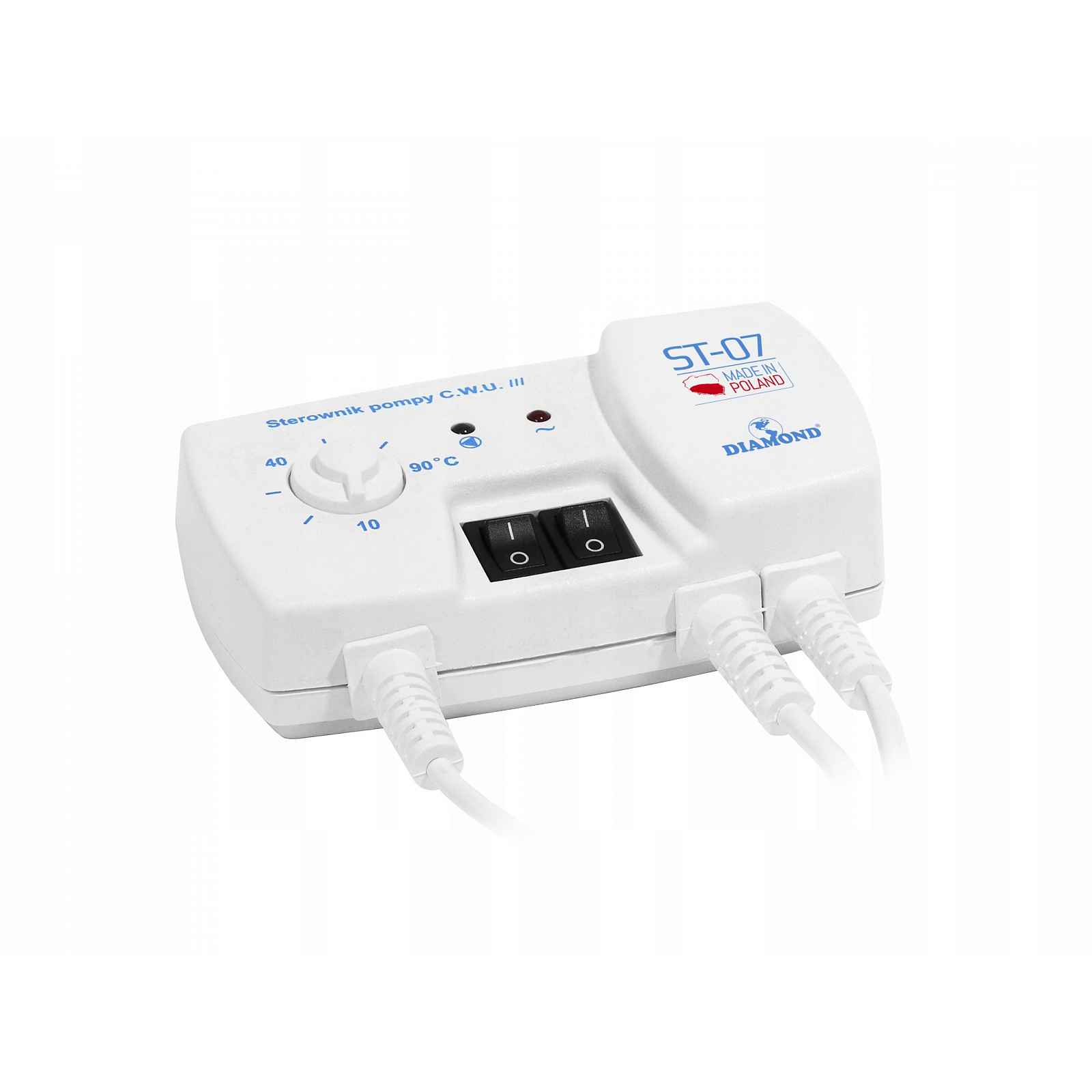

Regulátor Čerpadla C.w.u. Diamond ST-07
Ovladač čerpadla C.W.U. DIAMOND model - ST-07Řídicí jednotka ST-07 je určena k ovládání oběhového vodního čerpadla nebo podlahové krytiny, úkolem regulátoru je vypnout čerpadlo, pokud teplota překročí požadovanou hodnotu. Pod nastavenou teplotou pracuje čerpadlo neustále. Celý popis ↓
Popis Regulátor Čerpadla C.w.u. Diamond ST-07
Teplota vypnutí čerpadla je regulována potenciometrem (v rozsahu 10oC - 90oC). Čerpadlo se zapne, pokud skutečná teplota klesne o 5oC pod nastavenou teplotu (nastavenou potenciometrem). Zapnutí a vypnutí čerpadla nastane po cca 30 sekundach.Zapobiega je neustálé přepínání čerpadla v případě rychlých změn teploty. Regulátor má kromě potenciometru dva spínače. První z nich slouží k zapnutí regulátoru (to je signalizováno svícením červené diody).
Zobrazit celý popis
Druhý slouží k ručnímu zapnutí čerpadla (signalizuje to zelená dioda). Kromě toho zelená dioda také signalizuje provoz čerpadla při automatickém řízení čerpadla. Regulátor má pojistku v podobě polymerové pojistky pro opakované použití (uvnitř pouzdra na desce).Technické údaje: Rozsah nastavení teploty: 10-90oC Hystereze: 5oC Napájecí napětí: 230/50Hz +/- 10% Příkon: < 2W Pracovní teplota: -10 C – 50oC Průřez připojovacích vodičů: 3x0,75mm Délka vodičů senzoru: 1,2m Výstupní zatěžovací proud: 180W Rozměry (š., v., dl. ): (72x50x132) Stupeň krytí: IP-20 řídicí jednotka ST-07 s kabeláží ( síť 230 V, napájení čerpadla, snímač teploty. ) návod k obsluze / záruční list POLSKÝ VÝROBEK
