Regulátor autospotřeby SA-1F Fotovoltaika neodevzdávejte energii do sítě 1F

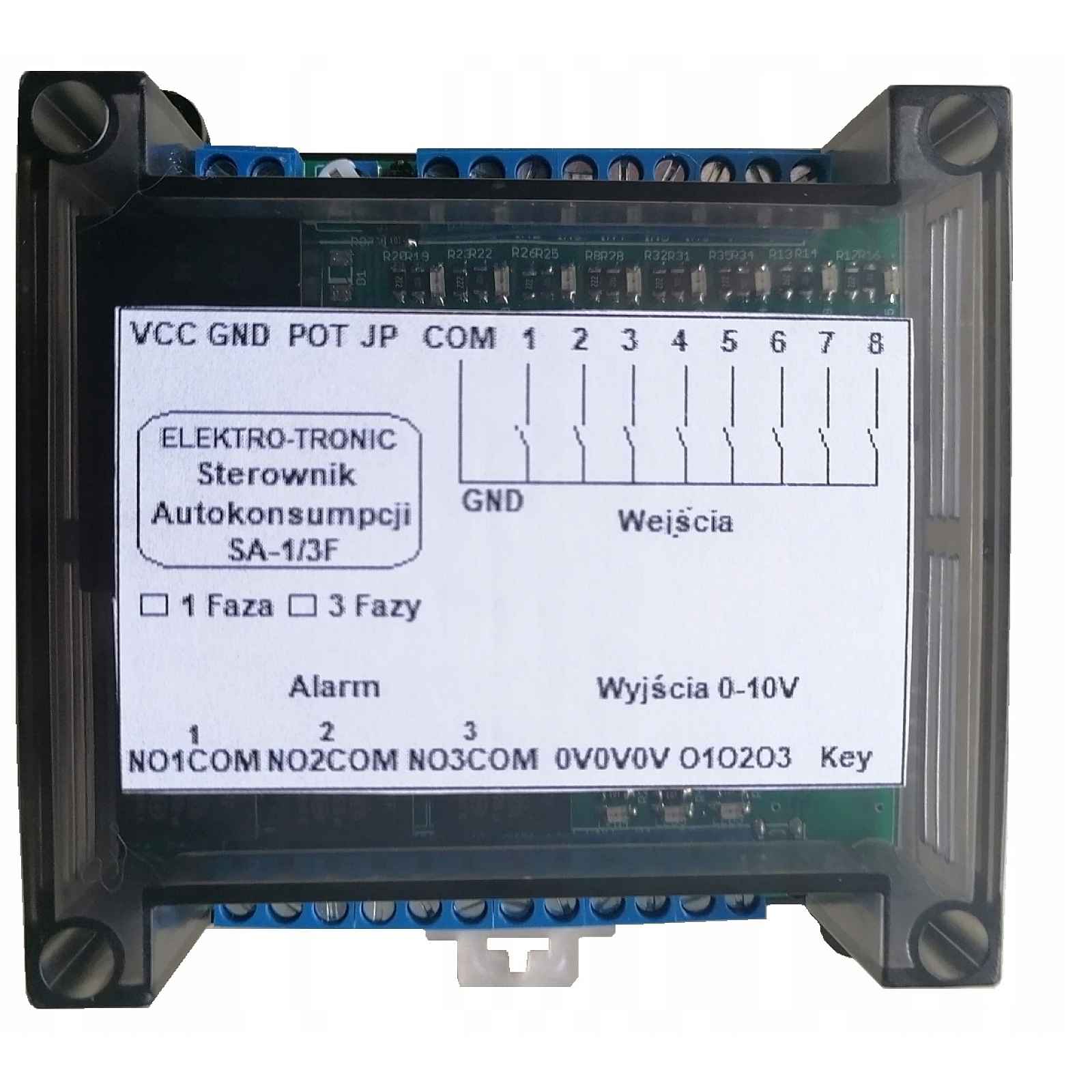

Ovladač automatické spotřeby SA-1FOvladač plynule upravuje zatížení ohřívače (výstup 0-10 V) pouze tehdy, když dojde k odesílání přebytečného proudu z fotovoltaiky do elektrické sítě a usiluje o to, aby bilance byla na 0 (neodebíráme a nevydáváme energii).Zařízení je určeno pro spolupráci s obousměrným elektroměrem, např. Eastron SDM120CTM se 2 impulsními výstupy typu import (odebraná energie), export (odevzdaná energie). Na základě signálů se ovladač rozhodne zvýšit nebo snížit výstupní napětí v rozmezí 0-10 V, čímž zvyšuje/snižuje výkon na ohřívač.Signály z počítadla musí být typu NPN (udávající hmotnost) o hodnotě 1000-2000 imp/kWh.Ovladač je vybaven následujícími vstupy:1 Signál odebrané energie fáze L12 Signál odevzdané energie fáze L13 Signál odebrané energie fáze L2 (pouze pro verzi 3F)4 Signál odevzdané energie fáze L2 (pouze pro verzi 3F)5 Signál odebrané energie fáze L3 (pouze pro verzi 3F)6 Signál odevzdané energie fáze L3 (pouze pro verzi 3F)7 Povolení k vypouštění nadbytku8 Povolení ohřevu vodySignál 7 (povolení vypouštění přebytečného výkonu) – vstup musí být uzavřen, pokud má zařízení vypouštět přebytečnou energii do sítě. Můžeme sem připojit například kontakt regulátoru teploty, který po dosažení dané teploty v nádrži CWU vypne topení. Lze také připojit kontakt denního programátoru, který umožní vypouštění pouze v odpovídajících hodinách.Signál 8 (povolení k ohřevu vody) – pokud je kontakt kompaktní, ohřívač bude ohřívat výkonem nastaveným pomocí potenciometru „Pot“ (regulace v rozmezí 1-100 % výkonu ohřívače). Vchod lze využít například teplá voda v nádrži nebude během „vypouštění přebytečné energie“ ohřátá a bude nutné vodu ohřát „ze sítě“, stačí použít kontakt regulátoru teploty a denního programátoru.Pozor! Vstup je nadřazený a má prioritu oproti vstupu 7!Ovladač je vybaven následujícími výstupy:Alarm 1Alarm 2 (pouze verze 3F)Alarm 3 (pouze verze 3F)0-10V fáze L10-10V fáze L2 (pouze verze 3F)0-10V fáze L3 (pouze verze 3F)Alarmový výstup 1 se zapne, když ohřívač není schopen odebrat nadměrný výkon v důsledku poškození, přerušení obvodu a energie je stále odváděna do sítě.0-10V fáze L1, výstup využíváme pro ovládání např. relé SCR DC/AC, které bude ovládat výkon ohřívače na základě vstupního signálu 0-10 V.Pro ovládání ohřívače je nutné relé SCR řízené napětím 0-10 VDC.Technické údaje:Napájecí napětí 230 VACPříkon 2VAPočet podporovaných fází 1Vstupní signály 4Výstupní signál 0-10VDC.Alarmové výstupy 1 (6A)Odchylka odebrané energie 0,1 kWhOdchylka odevzdané energie 0,15 kWhKryt 4 modulů na DIN lištuBarva pouzdra je černá
