Regulační Sada Pohonu 3-BODOVÉHO Ventilu Afriso 343 Ovladač I-1 Tech 431N
Regulační sada se skládá z pohonu pro otočné směšovací ventily ARM 343 AFRISO a regulátoru počasí TECH I-1. Ovladač je vybaven funkcí ovládání počasí a týdenním programem. Může spolupracovat s pokojovým regulátorem. Celý popis ↓
Popis Regulační Sada Pohonu 3-BODOVÉHO Ventilu Afriso 343 Ovladač I-1 Tech 431N
Regulační sada - pohon ARM s regulátorem ( 1434310/TECHI1 ST1WH )Regulátor směšovacího ventilu TECH modelElektrický pohon ARM 343 ProClick, 3-bodový, 230 V AC, 120 s, 6 NmPOPIS
Důležitou funkcí regulátoru je ochrana kotle před příliš nízkou teplotou vody vracející se z instalace. To chrání kotel před korozí, zvyšuje jeho účinnost a prodlužuje jeho životnost. Regulátor také reaguje na překročení maximální nastavené teploty zdroje tepla a nouzově shodí jeho přebytek na instalaci. Sada je navíc vybavena všemi potřebnými teplotními senzory a napájecími elektrickými kabely.
Zobrazit celý popis
POUŽITÍ
Sada je určena pro regulaci teploty napájení standardních topných systémů a instalací podlahového vytápění. Může fungovat jako regulátor konstantní teploty. Sada může ovládat 3 a 4cestné směšovací ventily a oběhové čerpadlo ventilu.I. Regulátor směšovacího ventilu TECH model (TECHI1 ST1WH) (NOVÝ MODEL, NÁSTUPCE ST-431N)Funkce realizované ovladačem:
- plynulé ovládání tří nebo čtyřcestného ventilu
- ovládání provozu čerpadla
- možnost ovládání dvou dalších ventilů pomocí přídavných modulů i-1m, i-1 nebo ST-61v4
- možnost připojení internetového modulu ST-505 nebo WIFI RS – správa přes eModul
- ochrana teploty návratu
- ovládání počasí a týdenní ovládání
- spolupráce s pokojovým regulátorem s RS nebo dvoustavovou komunikacíRegulátor směšovacího ventilu I-1 od společnosti Tech je novinkou v nabídce našeho obchodu. Zařízení patří do skupiny ovladačů řady „I“, které se pomalu stávají nenahraditelnými v moderních instalacích nebo kotlích.
Termoregulátor typu I-1 je určen k ovládání tří nebo čtyřcestného směšovacího ventilu s možností připojení dalšího ventilového čerpadla. Navíc může ovladač kontrolovat práci dvou dalších ventilů po jejich připojení přes modul St-61v4. Tento ovladač je vybaven funkcí ovládání počasí, týdenním programem a může spolupracovat s pokojovým regulátorem.
Další výhodou zařízení je ochrana teploty návratu, která plní funkci ochrany před uvařením vody v krátkém oběhu kotle nebo před příliš nízkou teplotou vracející se vody do kotle.I. Elektrický pohon ARM 343 ProClick, 3-bodový, 230 V AC, 120 s, 6 Nm (1434310)
| napájecí napětí | 230 V AC |
| doba otáčení o 90° | 120 sekund |
| točivý moment | 6 Nm |
| délka | 126 |
| typ ovládání | 3-bodové |
Elektrické pohony ARM ProClick jsou určeny pro ovládání rotačních směšovacích ventilů, které vyžadují maximální točivý moment 6 Nm. Jejich rozsah otáčení je 90°. Je také možné ovládat pohon v manuálním režimu pomocí otočného knoflíku.
Oboustranná stupnice na knoflíku určuje stupeň otevření ventilu. Velké LED diody ukazují směr otáčení ventilu a fungování pomocného vypínače. Ruční otáčení ventilu je možné díky použití snadno použitelné spojky ve formě tlačítka. Pohony jsou dodávány s elektrickým kabelem o délce 2 m s žilami jasně označenými barvami. Kabel je připojen k pohonu pomocí zástrčky, která je zajištěna víkem.

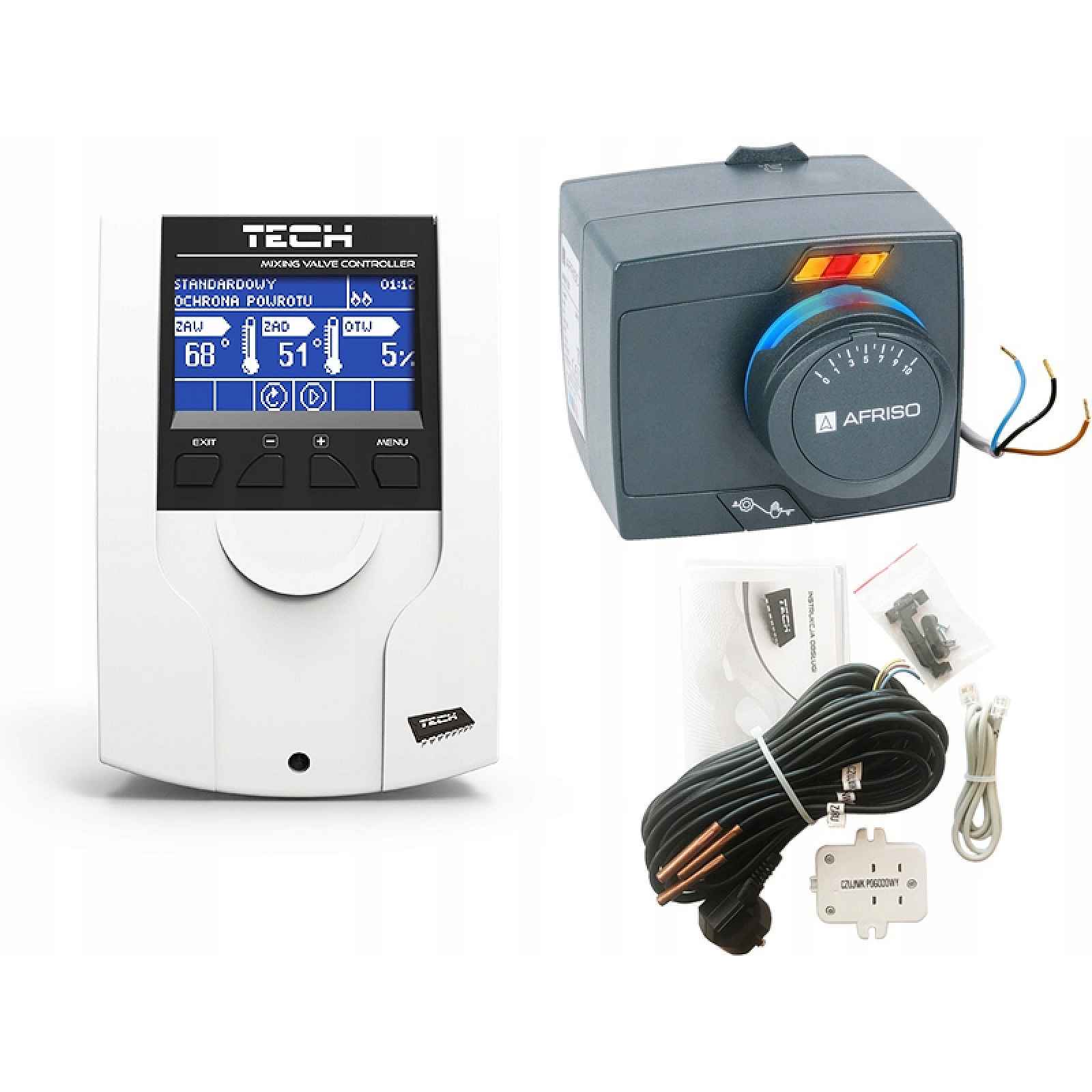

Montáž pohonu ARM ProClick na směšovací ventily ARV ProClick se provádí bez použití nářadí a bez dalších dílů nebo adaptérů. Pohony ARM ProClick lze namontovat také na ventily předchozí generace ARV a na ventily jiných výrobců.Součástí balení jsou:
- hlavní ovladač s LCD displejem
- elektrický pohon
- kabeláž – paprsek (snímač teploty kotle, snímač teploty ventilu, snímač teploty návratu, čerpadlo ventilu)
- venkovní senzor počasí
- montážní prvky (kryt přizpůsobený pro montáž na stěnu)
- komunikační kabel RS
- návod a záruka
