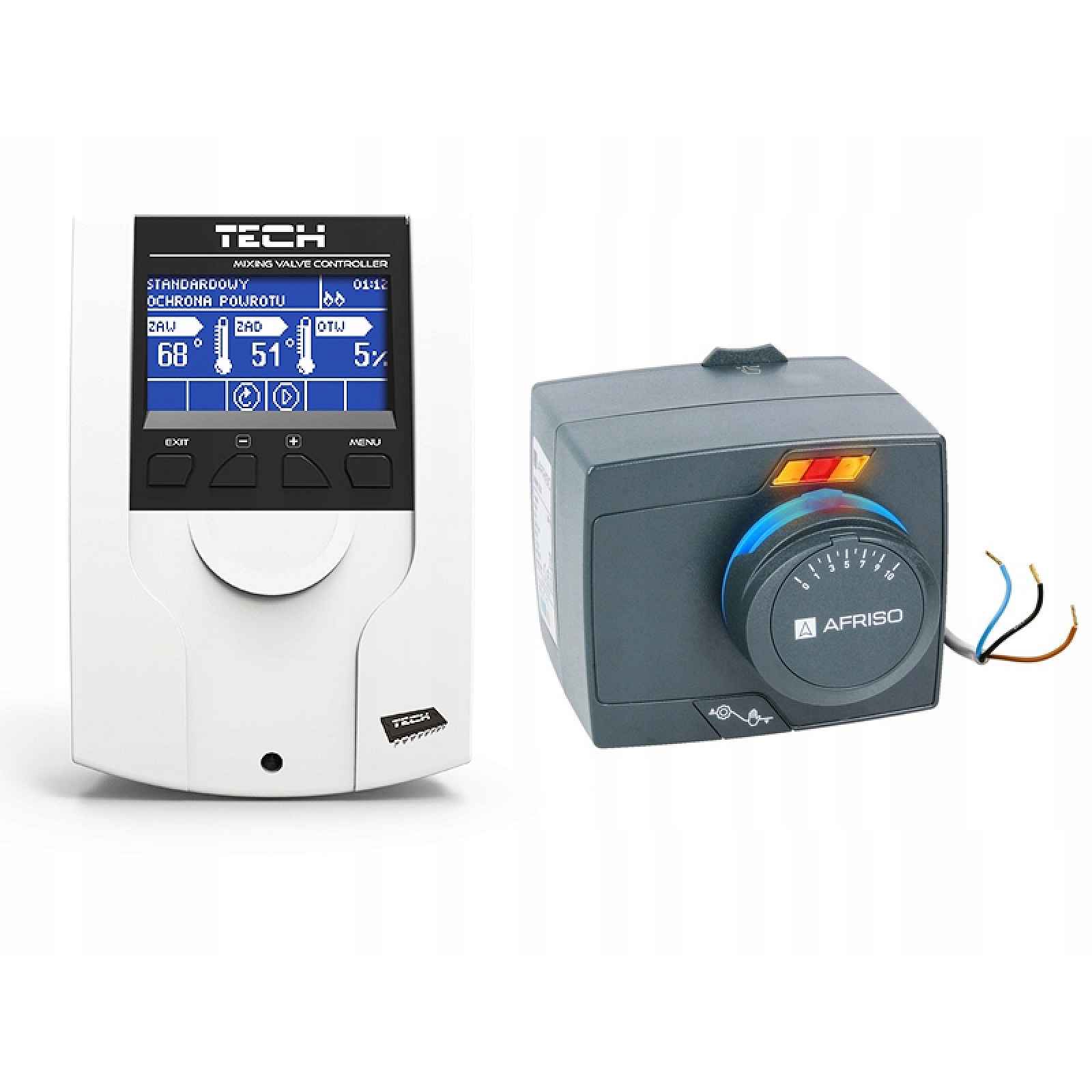

Regulační Sada Pohonu 3-BOD Ventilu Afriso Arm 343 Ovladač Tech I-1

6 615 Kč
Skladem Do obchodu

Regulační sada se skládá z pohonu pro otočné směšovací ventily ARM 343 AFRISO a z regulátoru počasí TECH I-1. Ovladač je vybaven funkcí ovládání počasí, týdenním programem. Může spolupracovat s pokojovým regulátorem. Celý popis ↓

Parametry

Značka:

Popis Regulační Sada Pohonu 3-BOD Ventilu Afriso Arm 343 Ovladač Tech I-1

Regulační sada - pohon ARM s regulátorem ( 1434310/TECHI1 ST1WH )Regulátor směšovacího ventilu TECH model I-1Elektrický pohon ARM 343 ProClick, 3-bodový, 230 V AC, 120 s, 6 NmPOPIS

Důležitou funkcí regulátoru je ochrana kotle před příliš nízkou teplotou vody vracející se z instalace. To chrání kotel před korozí, zvyšuje jeho účinnost a prodlužuje životnost. Regulátor také reaguje na překročení maximální nastavené teploty zdroje tepla a nouzově shazuje jeho přebytek na instalaci. Sada je navíc vybavena všemi potřebnými teplotními senzory a napájecími elektrickými vodiči.

Zobrazit celý popis

APLIKACE

Sada je určena pro regulaci teploty napájení standardních topných systémů a instalace podlahového vytápění. Může pracovat jako regulátor konstantní teploty. Sada může ovládat 3 a 4 silniční směšovací ventily a oběhové čerpadlo ventilu.I. Ovladač směšovacího ventilu TECH model I-1 (TECHI1 ST1WH) ( NOVÝ MODEL, NÁSTUPCE ST-431N)Funkce implementované ovladačem:

  • plynulé ovládání tří nebo čtyřcestného ventilu
  • řízení provozu čerpadla
  • možnost ovládání dalších dvou ventilů pomocí přídavných modulů i-1m, i-1 nebo ST-61v4
  • možnost připojení internetového modulu ST-505 nebo WIFI RS - správa přes eModul
  • ochrana teploty návratu
  • ovládání počasí a týdenní
  • spolupráce s pokojovým regulátorem s RS nebo dvoustavovou komunikacíŘídicí jednotka směšovacího ventilu I-1 od Tech je novinkou v nabídce našeho obchodu. Zařízení patří do skupiny řídicích jednotek řady "I", které se pomalu stávají nenahraditelnými v moderních instalacích nebo kotelnách.

Termoregulátor typu I-1 je určen pro provoz tří nebo čtyřcestného směšovacího ventilu s možností připojení dalšího čerpadla ventilu. Řídicí jednotka navíc může řídit provoz dvou dalších ventilů po jejich připojení přes modul St-61v4. Tento ovladač je vybaven funkcí ovládání počasí, týdenním programem a může spolupracovat s pokojovým regulátorem.

Další výhodou zařízení je ochrana teploty návratu, která plní funkci ochrany proti varu vody v krátkém okruhu kotle nebo proti příliš nízké teplotě vracející se do kotle vody.II. Elektrický pohon ARM 343 ProClick, 3-bodový, 230 V AC, 120 s, 6 Nm (1434310)

napájecí napětí230 V AC
doba otáčení o 90°120 sekund
točivý moment6 Nm
délka126
typ ovládání3-bodové

Elektrické pohony ARM ProClick jsou určeny pro řízení rotačních směšovacích ventilů, které vyžadují maximální točivý moment 6 Nm. Jejich rozsah otáčení je 90°. Je také možné ovládat servopohon v manuálním režimu pomocí knoflíku.

Oboustranná stupnice na knoflíku určuje stupeň otevření ventilu. Velké LED diody indikují směr otáčení ventilu a funkci pomocného spínače. Manuální otáčení ventilu je možné díky použití snadno použitelné spojky ve formě tlačítka. Servopohony jsou dodávány s 2 m dlouhým elektrickým kabelem s barevně jasně označenými žilami. Kabel je spojen s pohonem přes zástrčku, zajištěnou víkem.

Montáž pohonu ARM ProClick na směšovací ventily ARV ProClick se provádí bez použití nářadí a bez dalších dílů nebo adaptérů. Servopohony ARM ProClick lze namontovat také na ventily předchozí generace ARV a na ventily jiných výrobců.1. LED diody - Pomocí čitelných LED diod signalizuje aktuátor svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlný knoflík - Velký knoflík s jasným indikátorem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko provozního režimu - Jednoduché tlačítko umožňuje změnit provozní režim pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou - Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojů.Součástí balení:

  • hlavní ovladač s LCD displejem
  • elektrický pohon
  • zapojení - paprsek (snímač teploty kotle, čidlo teploty ventilu, čidlo teploty návratu, čerpadlo ventilu)
  • venkovní senzor počasí
  • montážní prvky (kryt přizpůsobený pro montáž na stěnu)
  • RS komunikační kabel
  • návod a záruka
