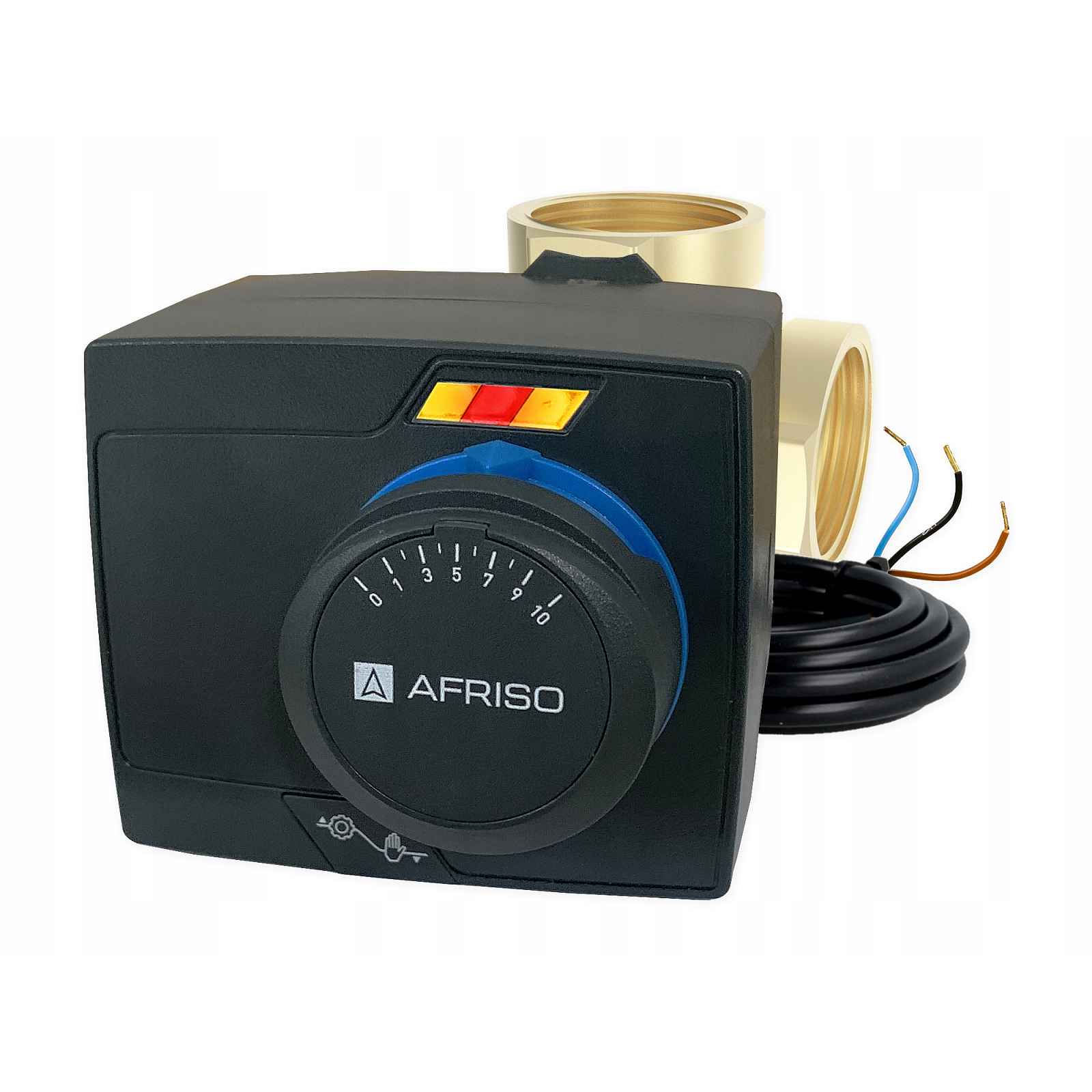

Regulační Sada 4CESTNÝ Ventil 1 Palec Pohon Arm 343 Afriso
Regulační sada:4-cestný otočný směšovací ventil DIAMOND DN25, Rp1"Elektrický pohon 3-bod 230V ARM 343 ProClick AfrisoMontážní sada pohonu ARM pro ventilRegulační sady nacházejí široké použití v různých typech topných, klimatizačních a jiných instalací, kde se používají nejoblíbenější 3-bodové… Celý popis ↓
Popis Regulační Sada 4CESTNÝ Ventil 1 Palec Pohon Arm 343 Afriso
ovladače.Technické údaje pohonu:napájecí napětí: 230 V ACdoba otáčení o 90°: 120 sekundtočivý moment: 6 Nmtyp ovládání: 3-bodovéSady se skládají z mosazného 4-cestného otočného směšovacího ventilu, montážní sady a nejoblíbenějšího elektrického pohonu ARM 343 nové generace (230 V AC, 3-bodový, doba otáčení 120 s, točivý moment 6 Nm).Ventil a pohon jsou vzájemně namontovány na západku v inovativním systému ProClick.Pohon montujeme tak, že jej nasuneme na ventil s adaptérem do pro nás vhodné…
Zobrazit celý popis
polohy. Sklopení pohonu z ventilu je možné stisknutím a podržením tlačítka pro uvolnění blokovacího mechanismu1. LED diody – Pomocí čitelných LED diod signalizuje pohon svůj směr otáčení, což umožňuje rychlou diagnostiku jeho provozu.2. Pohodlné otočné ovládání – Velké otočné kolečko s jasným ukazatelem nastavení umožňuje snadné a přesné ovládání pohonu v manuálním režimu.3. Tlačítko režimu provozu – Jednoduché a použitelné tlačítko umožňuje změnu režimu provozu pohonu z automatického na manuální.4. Kabel s odnímatelnou zástrčkou – Ovládací kabel je připojen k krytu pohonu zástrčkou. To usnadňuje montáž samotného pohonu a provádění elektrických spojůTechnické údaje ventilu:pracovní teplota: max 110 °Cpracovní tlak: max 10 barkoncentrace glykolu: max 50 %materiál těla: mosaz CW617NRozměry ventilu:Rozměr A: Rp 1''Rozměr H: 81,5 mmRozměr L: 80 mmPříklady montážních schémat:
