Reg ventil 50 mm Twins graf.str pravý Pex AiO r.pros

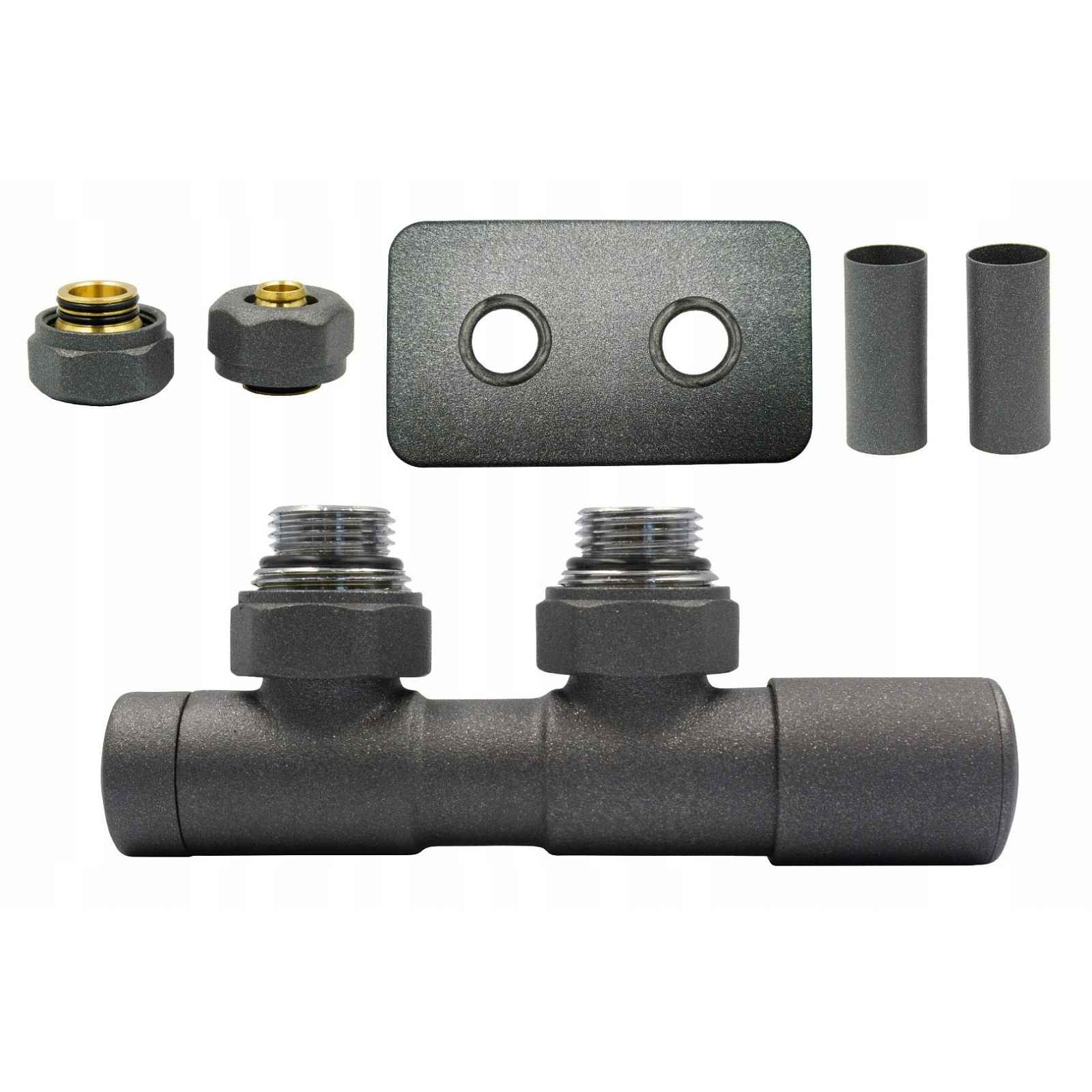

Regulační ventil 50mm TWINS grafit strukturovaný pravý Pex All in One sdružená obdélníková rozetaParametryTyp ventilu: regulačníTyp instalace: Instalace alu-pex 16mmOrientace: pravýVarianta ventilu: RohovýSada - typ: All in One - všechny prvky v sadě: ventil + připojení + rozety + objímkyBarva: Grafit strukturovanýTvar rozety: Obdélníková - sdružená 1 KsVýrobce: VARIO TERMRozteč připojení: 50mmLINIE: TWINS RSada Twins regulační úhlová praváSada obsahuje:1 pravý úhlový regulační ventil,1 maskovací rozeta, dvojitá kovová obdélníková,2 maskovací pouzdra, kovová a2 spojky Pex – pro instalaci 16 mm alu-pexSTOJÍ ZA TO VĚDĚT:Ventil TWINS v regulačním provedení byl speciálně navržen pro radiátory s spodním připojením a přípojkami s roztečí 50 mm.Regulační ventil montujeme na radiátor ústředního topení tak , aby regulační prvek (otočný knoflík) byl dále od napájecího kabelu (podle schématu níže).Konstrukce přípojky umožňuje její montáž pod radiátor rovnoběžně se stěnou uvnitř obrysu radiátoru, což je chrání před náhodnýmpoškozením.Technické údaje:Pracovní teplota 120 °CNominální tlak 1 MPaTopný faktor – vodaZkušební tlak 1.5 MPaPřednastavení: na vložce uzavíracího ventiluPřipojení k radiátoru: GZ 1/2"Níže uvádíme výkresy s rozměry: regulačního ventilu Twins v pravém provedení a rozměry maskovacích pouzder a obdélníkové kombinované rozety.DODATKOVÉ INFORMACE PRO VÁS – MOŽNOSTI! BAREVNOST Produkty Vario Term jsou k dispozici ve 20 základních barvách, jejichž vzorky odrážejí skutečnou barvu najdete nížeMOŽNOSTI PŘIPOJENÍ:Regulační ventily Twins můžete připojit k radiátoru, pokud máte vstup:- spodní střední částa) když je napájení z levé strany – vyberte pravý regulační ventil Twinsb) když je napájení z pravé strany – vyberte levý regulační ventil TwinsMOŽNÉ INSTALACE:Ventil Twins můžete připojit jak k instalaci PEX 16 mm – k tomu musíte vybrat pouze správné konektoryVentil Twins můžete připojit jak k instalaci CU 15 mm – k tomu musíte vybrat pouze správné konektoryVentil Twins můžete připojit také k instalaci 1/2 – k tomu musíte vybrat pouze správné konektory
