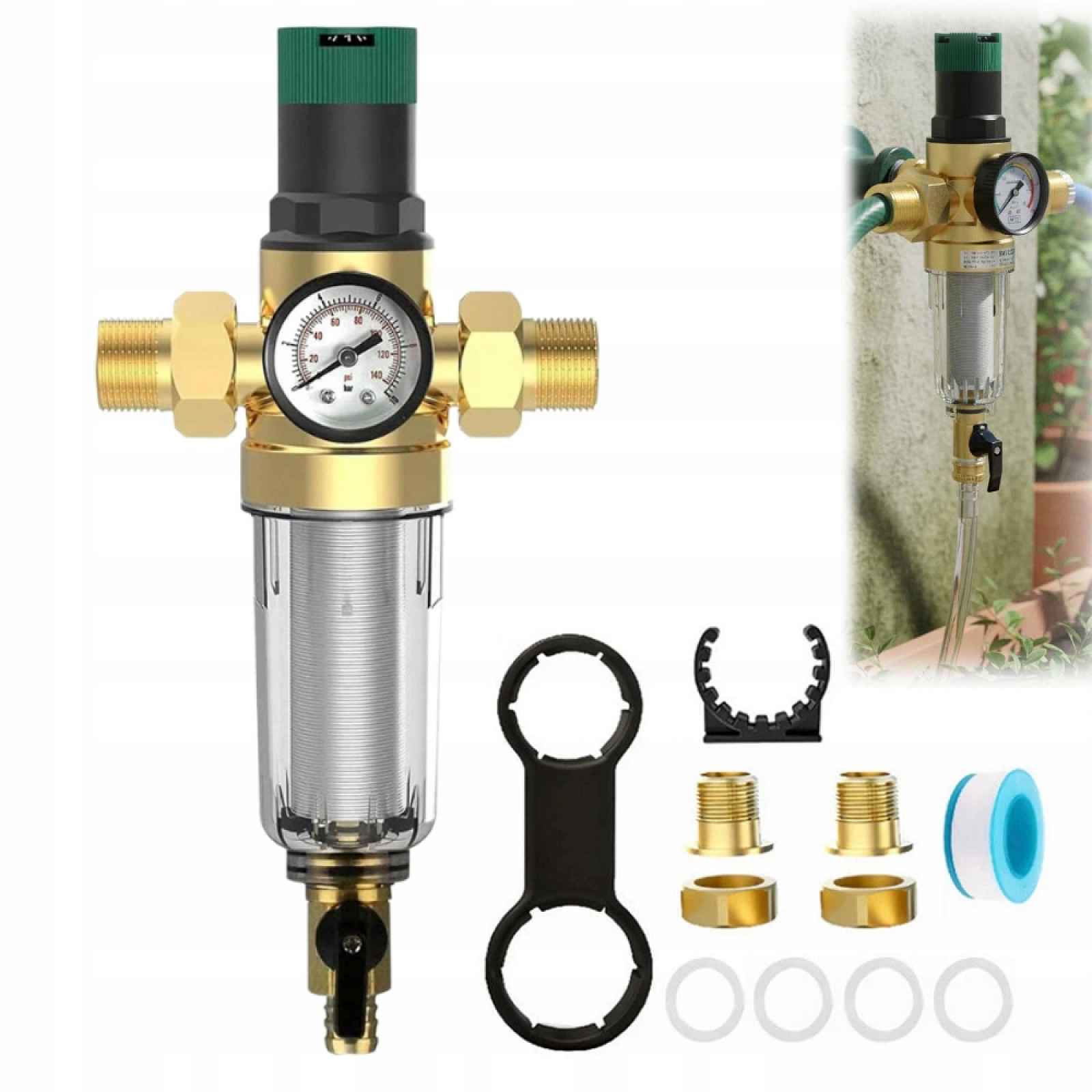

Mosazný redukční ventil s filtrem a manometrem
Mosazný redukční ventil s filtrem a manometrem je spolehlivým řešením pro každý vodovodní systém. Toto zařízení zajišťuje stabilní tlak vody a chrání tak instalaci a připojená zařízení před poškozením způsobeným kolísáním tlaku. Integrovaný filtr zadržuje nečistoty, což prodlužuje životnost instalace a zlepšuje kvalitu vody.Nejdůležitější vlastnosti produktu
Kompaktní konstrukce zajišťuje, že filtr skvěle funguje i v místech s omezeným montážním prostorem.
Unikátní systém čištění filtrační mřížky bez nutnosti odšroubování krytu – čištění se provádí otáčením spodní části těla.
Síť vyrobená z z nerezové oceli zajišťuje vysokou trvanlivost a odolnost proti korozi.
Transparentní kryt filtru umožňuje průběžně sledovat stav filtrační mřížky a množství nahromaděných nečistot.
Technické parametry
Materiál těla: mosaz
Médium: voda
Připojení: 3/4″ (adaptér je součástí balení)
Kompatibilita: možnost připojení k instalaci 1″ pomocí vhodného adaptéru (adaptér není součástí balení)
Pracovní tlak: 6 bar
Maximální tlak: 20 bar
Pracovní teplota: 1–40°C
Přesnost filtrace: 90 μ m
Maximální průtok: 6 m³/h
Práce ventilu při průtoku vody
Po otevření místa odběru vody v instalaci síla tlaku pružiny převyšuje sílu působící na membránu. To způsobí posun houbičky ventilu směrem dolů a umožní průtok vody přes zařízení. S rostoucí potřebou vody se tlak působící na membránu snižuje, díky čemuž se ventil otevírá širším způsobem a zajišťuje tak větší průtok.
Provoz ventilu při nedostatku průtoku
Po uzavření všech odběrných míst vody se tlak na výstupní straně zvyšuje a působí na membránu a vytlačuje ji směrem nahoru. To způsobí uzavření houbičky ventilu a přerušení průtoku zařízením. Zároveň ventil udržuje tlak na úrovni odpovídající nastavené hodnotě. Rovnováha mezi silou pružiny a silou vyvíjenou membránou zajišťuje stabilní provoz systému a účinnou regulaci tlaku.
