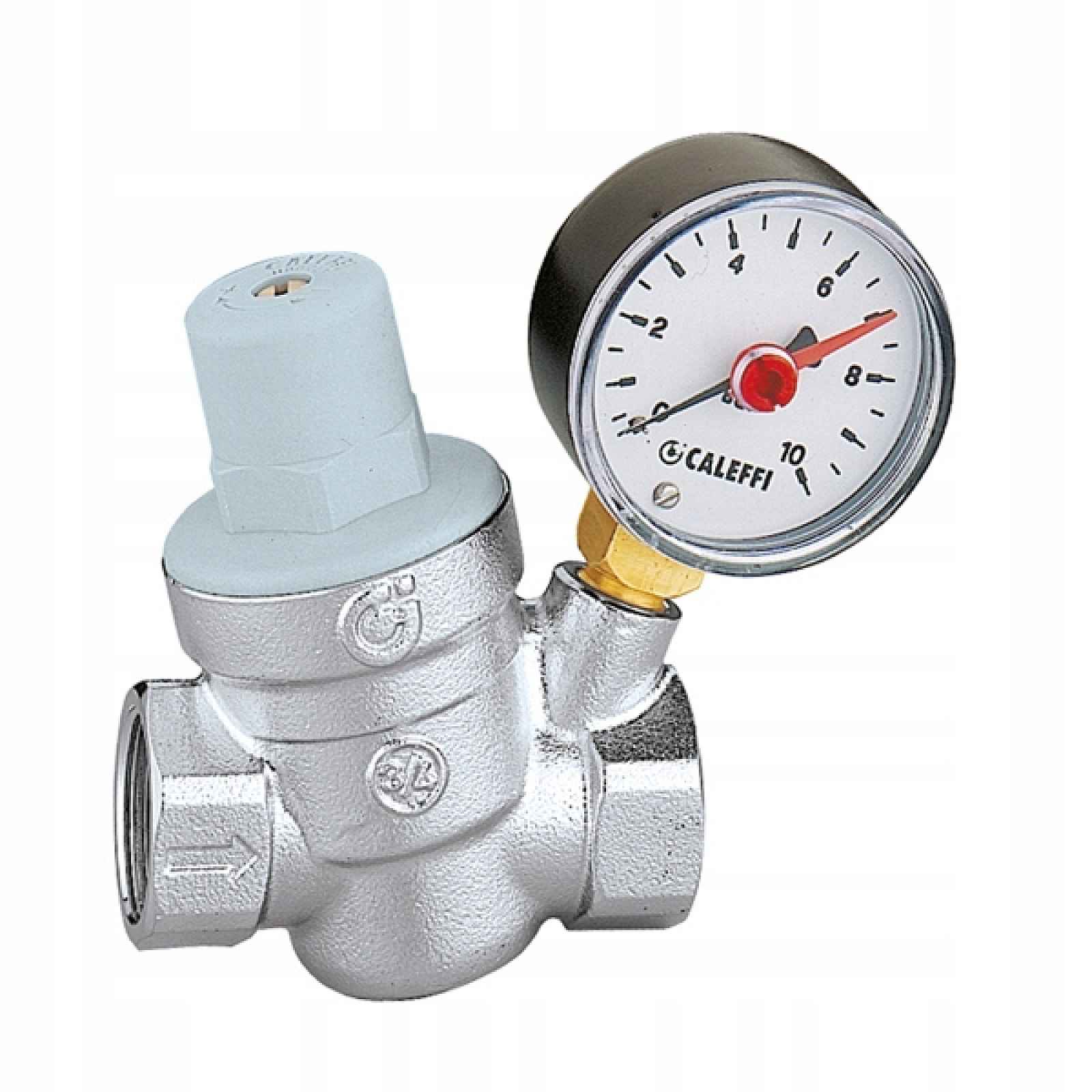

Redukce tlaku vody šikmá s manometrem 3/4" Caleffi

Redukce tlaku vody s manometrem 3/4" CaleffiRedukce tlaku jsou zařízení, která instalovaná ve vodovodním systému umožňují snížení a stabilizaci tlaku vody pocházející z vodovodní sítě. Tlak ve vodovodní síti je ve většině případů příliš vysoký a často kolísá, což může způsobit poruchu vnitřního systému.Princip fungováníPrincip fungování reduktoru tlaku je založen na vyvážení dvou proti sobě působících sil:1. tlaku pružiny způsobující otevření houbičky ventilu2. tlaku membrány způsobující uzavření houbičky ventiluA: 3/4"B: 72,5 mmC: 22,5 mmD:Ø 46E: 72 mmHmotnost: 0,52 kgPráce ventilu během průtokuV případě otevření čerpacího bodu v instalaci převažuje síla tlaku pružiny nad protichůdnou silou tlaku membrány, houbička ventilu se posouvá směrem dolů a umožňuje tak průtok vody. Čím vyšší je potřeba vody, tím nižší je tlak působící na membránu zespodu, což umožňuje větší průtok vody zařízením.Provoz ventilu bez průtokuV případě uzavření čerpacích bodů v instalaci výstupní tlak stoupá a vytlačuje membránu směrem nahoru. Houba ventilu je uzavřena, což zabraňuje průtoku zařízením a zároveň udržuje tlak na úrovni odpovídající nastavení. Minimální rozdíl ve prospěch síly vytvářené membránou ve vztahu k síle vytvářené pružinou způsobuje uzavření ventilu.Konstrukční detaily Membrána Speciálně tvarovaná membrána zajišťuje přesnou regulaci tlaku. Minimální rozdíl ve prospěch síly vytvářené membránou ve vztahu k síle vytvářené pružinou způsobuje uzavření ventilu. Konstrukce membrány zajišťuje dlouhou a spolehlivou funkci ventilu, protože je odolná vůči prudkým tlakovým skokům a opotřebení. Tichý provoz Velká komora na výstupní straně reduktoru snižuje rychlost průtoku vody. Taková konstrukce zajišťuje snížení hluku generovaného během provozu ventilu. Malé rozměry Redukce tlaku řady 533. vyznačují se malými rozměry, což usnadňuje jejich montáž. Materiály zabraňující usazování vodního kamene Části kazety obsahující pohyblivé části jsou vyrobeny z plastu s nízkým koeficientem přilnavosti. Takové řešení snižuje riziko usazování vodního kamene, který je hlavní příčinou poruchy. Vyměnitelná kazeta Kartridž v reduktorech tlaku Caleffi řady 533 může být během čištění a údržby odstraněna. Instalace1. Před instalací je nutné otevřít všechny čerpací body, aby bylo možné vyprázdnit instalaci a odvzdušnit ji.2. Nainstalujte uzavírací ventily ze strany napájení z městské vodovodní sítě a z vnitřní strany vodovodního systému, aby se usnadnila následná údržba zařízení. Uzavírací ventil na straně napájení může být vybaven zpětným ventilem.3. Redukce tlaku může být namontována v libovolné poloze s výjimkou polohy „vzhůru nohama“.4. Uzavřete uzavírací ventil z vnitřní strany vodovodního systému.5. Nastavte požadovaný tlak pomocí nastavovacího šroubu. Otočte ve směru hodinových ručiček pro zvýšení tlaku nebo opačným směrem pro snížení tlaku.6. Výrobní nastavení reduktorů je 3 bary.
