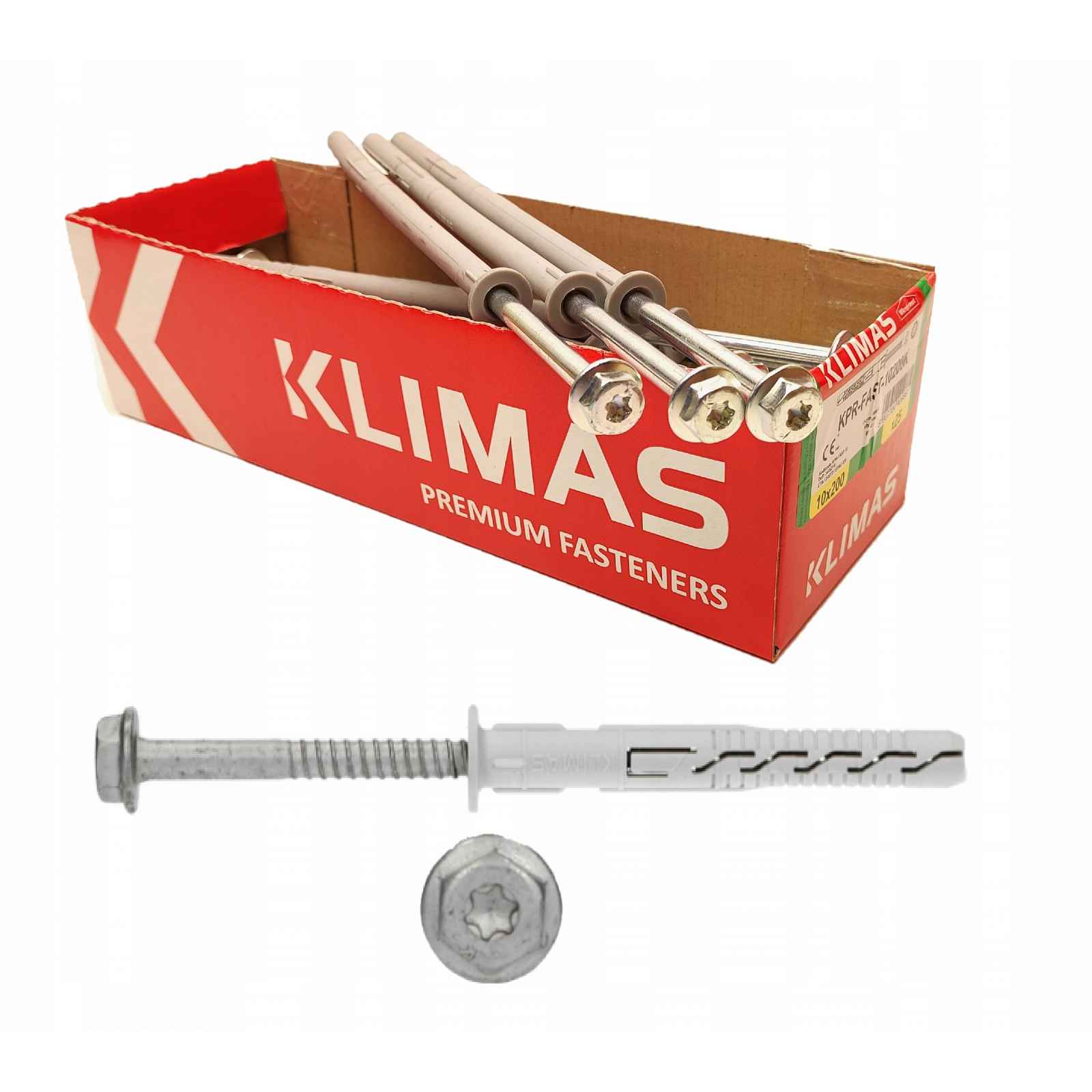

Rámové rozpěrné kolíky Kpr-fast 12X260 mm Klíč/torx 25 Ks.

Rámové rozpěrné kolíky KPR-FAST 12x260 mm KLÍČ/TORX - 25 Ks.TECHNICKÉ SPECIFIKACEprůměr: 12 mmdélka: 260 mmmnožství: 25 kstyp hlavy: podložkovýzásuvka: TX 40 nebo klíč SW13použitelná délka: 190 mmpovrchová úprava: pozinkmateriál: ocel potažená zinkovou vrstvou elektrolytickou a neelektrolytickoumateriál těla:PA – polyamidnorma: ETA-12/0272 (Evropské technické schválení)výrobce : KLIMAS Wkręt-MetAplikace✔ Montáž okenního truhlářství✔ Montáž okenic✔ Montáž dveřního truhlářství✔ Montáž garážových vrat✔ Montáž zábradlí uvnitř budov✔ Upevnění stavebních prvků✔ Montáž zábradlí uvnitř budov✔ Upevnění středně velkých skladových regálů✔ Montáž větraných fasád✔ Upevnění malých skladových regálů✔ Montáž výloh obchodů✔ Montáž markýz✔ Montáž skleněných stěn✔ Montáž okenních roletPOPISTrička rámového kolíku jsou vyrobena z polyamidu se speciálně tvarovaným ocelovým šroubem typu K (podložková hlava) pro montáž prvků na všechny typy podkladu. Šrouby jsou vyrobeny z oceli a jsou pokryty elektrolytickou zinkovou vrstvou nebo neelektrolytickou zinkovou vrstvou. Plastová vložka se rozepne zašroubováním šroubu, který přitlačí pouzdro ke stěnám vyvrtaného otvoru. Spojovací prvky se vyznačují velmi vysokou pevností a bezproblémovou montáží do různých materiálů. Kolíky s podložkovou hlavou (K) se nejčastěji používají k upevnění kovových prvků, zatímco kolíky s kuželovou hlavou (S) se nejčastěji používají k upevnění dřevěných prvků. Tričko kolíku je předmontované s šroubem.Podklady, do kterých lze instalovat spojovací prvek KPR-FAST 10 K/KPS-FAST 10 S podle ETAG 020:• Kategorie A – beton• Kategorie B – plná a silikátová keramická cihla• Kategorie C – keramická a silikátová děrovaná cihla, keramická tvárnice• Kategorie D – bloky z lehkého betonu, pórobetonPro montáž fasádních systémů má nosnost spojovacího prvku dostatečnou požární odolnost nejméně 90 minut (R90), pokud je výpočtové zatížení na jeden spojovací prvek Č. < 0,8 kN (bez trvalého centrického zatížení).Rozpěrné rámové kolíky mají evropské technické hodnocení: ETA-12/0272ZPŮSOB MONTÁŽEPřed provedením montáže je třeba rozpoznat podklad, na kterém bude montáž spojovacího prvku prováděna, a porovnat zatížení, které bude spojovací prvek přenášet, s únosnostmi uvedenými v technickém listu výrobku nebo v Evropském technickém posouzeníJe třeba zvolit vhodnou délku spojovacího prvku tak, aby rozpěrná zóna byla umístěna v konstrukčním materiálu stěny (tloušťka upevňovacího prvku odpovídá maximální délce použití spojovacího prvku)Je třeba používat správný způsob vrtání v závislosti na typu podkladu (otvory v zděném podkladu z perforovaných prvků nebo z betonu by měly být vrtány vrtačkou bez příklepu)Průměr vrtaných otvorů by měl odpovídat průměru použitých kolíkůOtvory v podkladech z plných materiálů by měly být hlubší asi o 10 mm od hloubky ukotvení spojovacího prvkuOtvory v plných materiálech je třeba vyčistit od vrtáků posuvným a vratným pohybem vrtáku při snížených otáčkáchDo vyvrtaného otvoru je vložen kolík a šroub je zašroubován až do okamžiku jeho úplného zahloubení do tričkaSilové dotahování šroubu může způsobit jeho utažení, což není kryto zárukou výrobceMontáž by měla být prováděna při teplotě v rozmezí -20 °C až +40 °C (platí pro teplotu podkladu)MONTÁŽNÍ NÁVOD
