Rámové Rozpěrné Hmoždinky 12X230 Dyble S Vrutem Tx
Vlastnosti a výhodyPodkladová hlava s konektorem TX-40/ SW. Celý popis ↓
Popis Rámové Rozpěrné Hmoždinky 12X230 Dyble S Vrutem Tx
Rozpěrné rámové hmoždinky s vrutem se šestihrannou hlavou a drážkou Torx

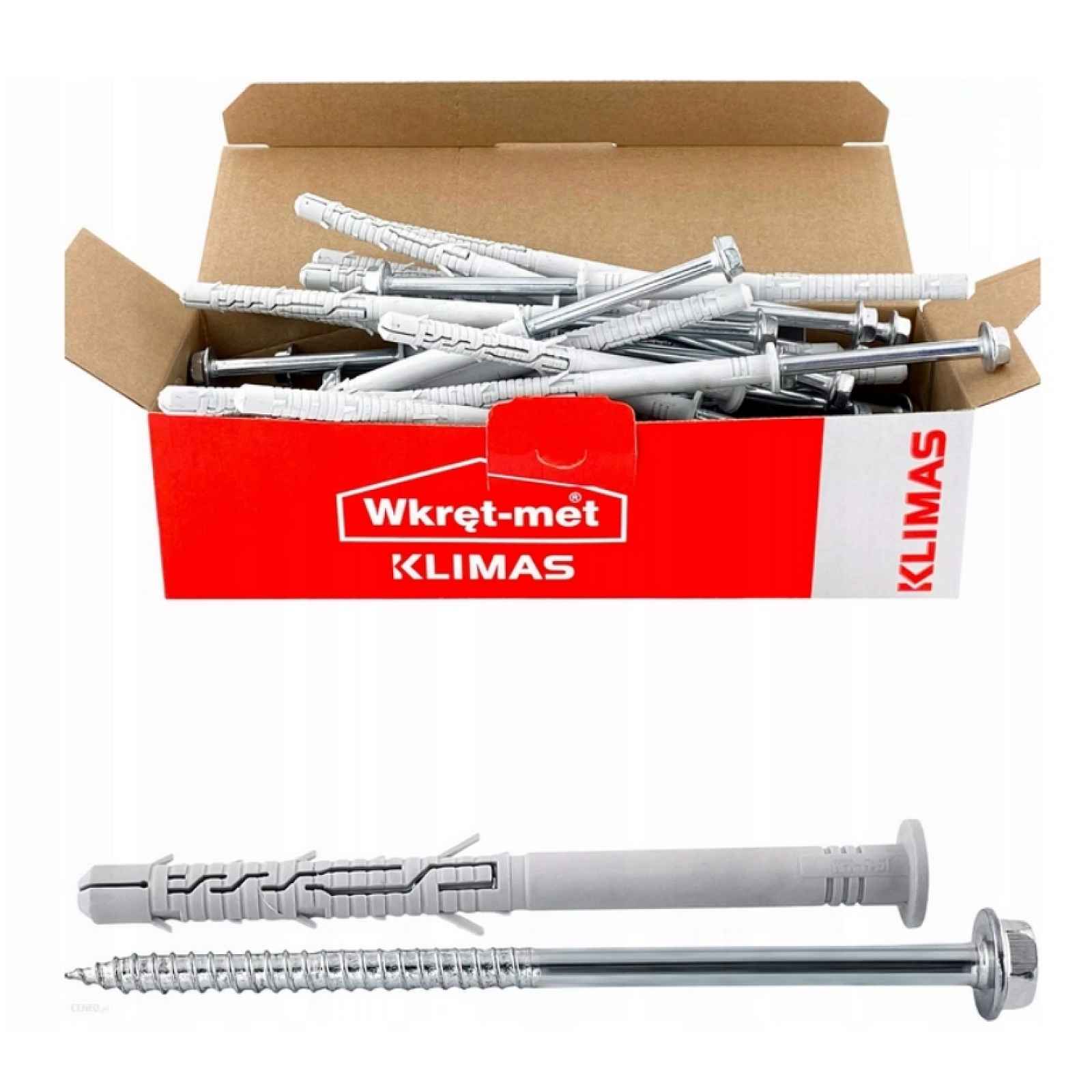

KPR-FAST-K 12x230 mm ( 25 Ks ) )Rozpěrné rámové kolíkyKPR-FASTs šroubem se šestihrannou hlavoua TORX zásuvkoupro montáž pomocí prvku připevněného ke všem třídám podkladůVelikost 12x230 mmBalení po 25 ksRozpěrný spoj se skládá z:plastový prvek – košilespojovacího prvku – ocelového šroubu.Originální produkt renomované firmy Wkręt-Met ®Specifikace produktu
| Průměr kolíku [Dk] | Ø 12,0 mm |
| Délka kolíku [Lk] | 230mm |
| Průměr šroubu [Dw] | Ø 8,0 mm |
| Délka šroubu [Lw] | 235mm |
| Maximální použitelná délka [Tfix] | 160 mm |
| Zásuvka | Klíč 13 a TORX 40 |
| ks v balení | 25 |
| Materiál kolíku | Polyamid (Nylon) |
| Materiál šroubu | Pozinkovaná Ocel |
| Typ montáže | průchozí montáž |
| Podklad | beton, plná cihla, perforovaná keramická cihla, pórobeton |
Zobrazit celý popis
ZásuvkaTX zaručuje optimální přenos točivého momentu, zatímco použití šestihranné hlavy typu SW-13 umožňuje utažení šroubu danou silou (např. pomocí momentového klíče),Zvětšený průměr šroubu u hlavy – zvýšená odolnost proti ohýbání a stříhání spojovacího prvkuRedukce průměru šroubu v polovině délky: usnadňuje a urychluje přesné zavedení šroubu a roztažení tričkaZaoblený profil závitu: zvyšuje rozpěrnou sílu kolíku, protože závit nenařezává tričko,Odolnost proti požáru: Pro montáž fasádních systémů má nosnost spojovacího prvku dostatečnou požární odolnost nejméně 90 minut (R90). pokud je výpočtové zatížení na jeden spoj Č.< 0,8 kN (bez trvalého centrálního zatížení)Pozinkovaný šroub: odolnost proti koroziPolyamidové tričko: lepší fyzikálně-chemické vlastnosti než polypropylen nebo polyetylenSpeciální plastové výstupky: klinují tričko do otvoru a zabraňují jeho otáčení během montážeRozpětí ve 4 směrech: Zvyšuje plochu přítlaku a nosnost ukotveníZpůsob montážePři montáži je dobré pamatovat na:
Používají se pouze originální rámové kolíky dodané výrobcem
Před provedením montáže je třeba rozpoznat podklad, na kterém bude montáž hmoždinky prováděna, a porovnat zatížení, které bude hmoždinka přenášet, s nosnostmi uvedenými v bezpečnostním listu nebo v Evropském technickém posouzení
Je třeba zvolit vhodnou délku kolíku tak, aby rozpěrná zóna byla umístěna v konstrukčním materiálu stěny (tloušťka upevňovacího prvku odpovídá maximální délce použití kolíku – tfix)
Je třeba používat správný způsob vrtání v závislosti na typu podkladu (otvory v zděném podkladu z perforovaných prvků nebo betonu by měly být vrtány vrtačkou bez příklepu)
- Průměr vrtaných otvorů by měl odpovídat průměru použitých kolíků
- Otvory v podkladech z plných materiálů by měly být hlubší o minimálně 10 mm od hloubky ukotvení kolíku
- Otvory v plných materiálech je třeba vyčistit od zrcadel posuvným a vratným pohybem vrtáku při snížených otáčkách
- Do vyvrtaného otvoru je vložen kolík a šroub je zašroubován až do okamžiku jeho úplného zahloubení do trička
- Silové dotahování šroubu může způsobit jeho utažení,
- Teplota během usazování kolíku by měla být vyšší než 0 °C (to platí pro teplotu podkladu)
Parametry odolnostiEvropské technické schválení ETA 12/0272Námi nabízené šrouby se vyznačují nejvyšší kvalita a lze je bez obav používat ve stavebnictví. Děláme vše pro to, aby výrobky dodávané našim dodavatelům byly bezpečné a přizpůsobené konkrétním úkolům.
