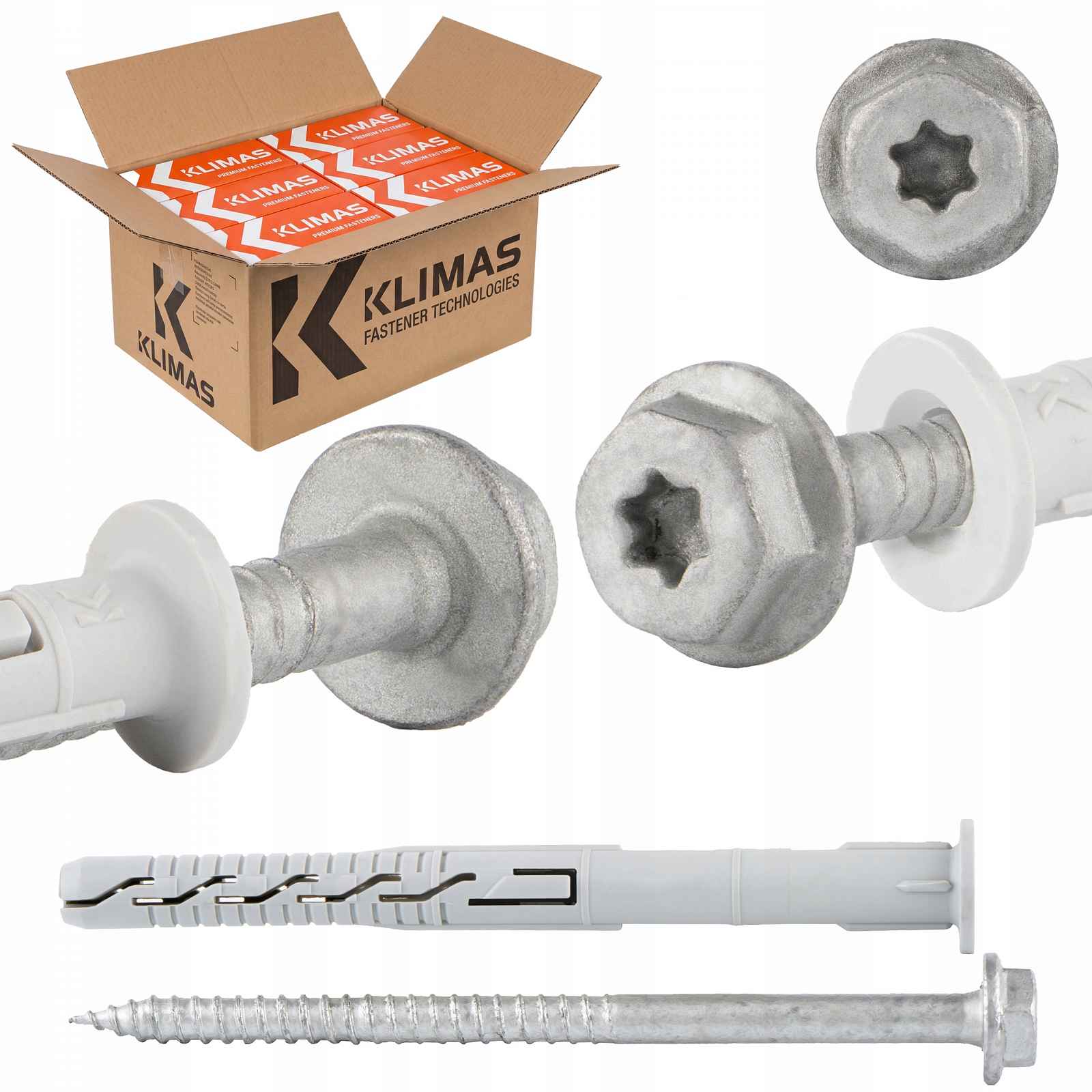

Rámové rozpěrné hmoždinky 10 x 200 mm s přírubou 200 ks Podložková hlava Torx

Rámové rozpěrné hmoždinky s límcem 10,0 x 200 mm 200 ks Skládá se z trička vyrobeného z polyamidu a šroubu vyrobeného z pozinkované oceli s šestihrannou hlavou spolu s integrovanou podložkou a TX zásuvkou. Kolíky s podložkovou hlavou se nejčastěji používají k upevnění kovových prvků a na místech, kde je potřeba větší přítlačná plocha a slícování hlavy šroubu není nutné na rozdíl od šroubů s kuželovou hlavou.Nejdůležitější parametry Model: KPR-FAST-10200KVelikost kolíku: 10,0 x 200 mmMaximální použitelná délka: 130 mmMnožství: 200ksZásuvka: SW-13 a TX-40 Rozpěrný spoj se skládá z: trička – plastový prvekspojovacího prvku – ocelového šroubu s kuželovou hlavou a zásuvkou Torx 40 Originální produkt renomované firmy KLIMAS Wkręt-Met ®Vlastnosti a výhody1. Podkladová hlava s konektorem TX-40/ SW-13 Zásuvka TX zaručuje optimální přenos točivého momentu, zatímco použití šestihranné hlavy typu SW umožňuje utažení šroubu s odpovídající silou (např. pomocí momentového klíče). 2. Redukce závitu Přesné zavedení šroubu. Zvýšená rozpěrná síla v druhé rozpěrné zóně. 3. Antikorozní ochrana – zinek vločkový Zinek se vyznačuje dvakrát vyšší odolností proti korozi než galvanické pozinkování. Laboratoř Klimas Wkręt-met potvrdila vynikající kvalitu povlaku prostřednictvím testů v solné komoře (240 hodin v solné komoře pro vločkový zinek v poměru 120 hodin pro galvanické pozinkované). 4. Polyamidové tričko Lepší fyzikálně-chemické vlastnosti než polypropylen nebo polyethylen. 5. Požární odolnost Pro montáž fasádních systémů má nosnost spojovacího prvku dostatečnou požární odolnost nejméně 90 minut (R90). pokud je výpočtové zatížení na jeden spoj Č.< 0,8 kN (bez trvalého centrálního zatížení)Podklady a příkladové použitíA. Beton B. Plná silikátová keramická cihla C. Keramický prázdný materiál, D. Dutý silikátový blok, E. Autoklávovaný beton AAC1. Montáž větraných fasád 2. Upevnění klimatizačních zařízení 3. Upevnění pomocí technologie teplé montáže 4. Upevnění stavebních prvků 5. Upevnění technologií „teplé montáže“ 6. Upevnění stavebních prvkůRámový kolík s vrutem se šestihrannou hlavou spolu s integrovanou podložkou a TX zásuvkou je doporučen pro upevnění kovových prvků. Rozpěrný spoj se skládá z: Plastový prvek – košileSpojovací prvek – ocelový šroub Předběžné sestavení spojovacích prvků je: jednodušší a rychlejší montážvýrobky jsou připravené k použití bez nutnosti skládánížádné chyby při výběru šroubovacího tričkaSpecifikace produktuKolík [Dk] Průměr kolíku: Ø 10,0 mmDélka kolíku [Lk]: 200 mm[Tfix] Maximální použitelná délka: 130 mm[Heff] Hloubka ukotvení: 70 mmMateriál kolíku: polyamid (nylon)Množství ks v balení: 200 Šroub [Dva] Průměr šroubu: Ø 7,0 mm[Lw] Délka šroubu: 205 mmTyp zásuvky: SW-13 a TX-40Materiál šroubu: ocelMnožství ks v balení: 200CertifikátEvropské technické schválení ETA 12/0272 Námi nabízené šrouby se vyznačují nejvyšší kvalita a lze je bez obav používat ve stavebnictví. Snažíme se, aby výrobky dodávané našim dodavatelům byly bezpečné a přizpůsobené konkrétním úkolům.Video představující produkthttps://youtu.be/ygTRIj0Ocgw (zkopírujte odkaz a vložte jej do okna prohlížeče)Způsob montážePřed provedením montáže je třeba rozpoznat podklad, na kterém bude montáž spojovacího prvku prováděna, a porovnat zatížení, které bude spojovací prvek přenášet, s únosnostmi uvedenými v technickém listu výrobku nebo v Evropském technickém posouzení.Je třeba zvolit vhodnou délku spojovacího prvku tak, aby rozpěrná zóna byla umístěna v konstrukčním materiálu stěny (tloušťka upevňovacího prvku odpovídá maximální délce použití spojovacího prvku).Hloubka otvoru pro vrtání by měla být minimálně o 10 mm delší než hloubka ukotvení spojovacího prvku – to umožní správné usazení pouzdra do otvoru a eliminuje problém s utahováním šroubů.Použití příklepu není vhodné při vrtání do třezalkových cihel, keramických tvárnic a pórobetonu, což ničí stěny a neposkytuje jistotu usazení spojovacího prvku.Průměr vrtaných otvorů by měl odpovídat průměru použitých kolíků.Vrtaný otvor je třeba
