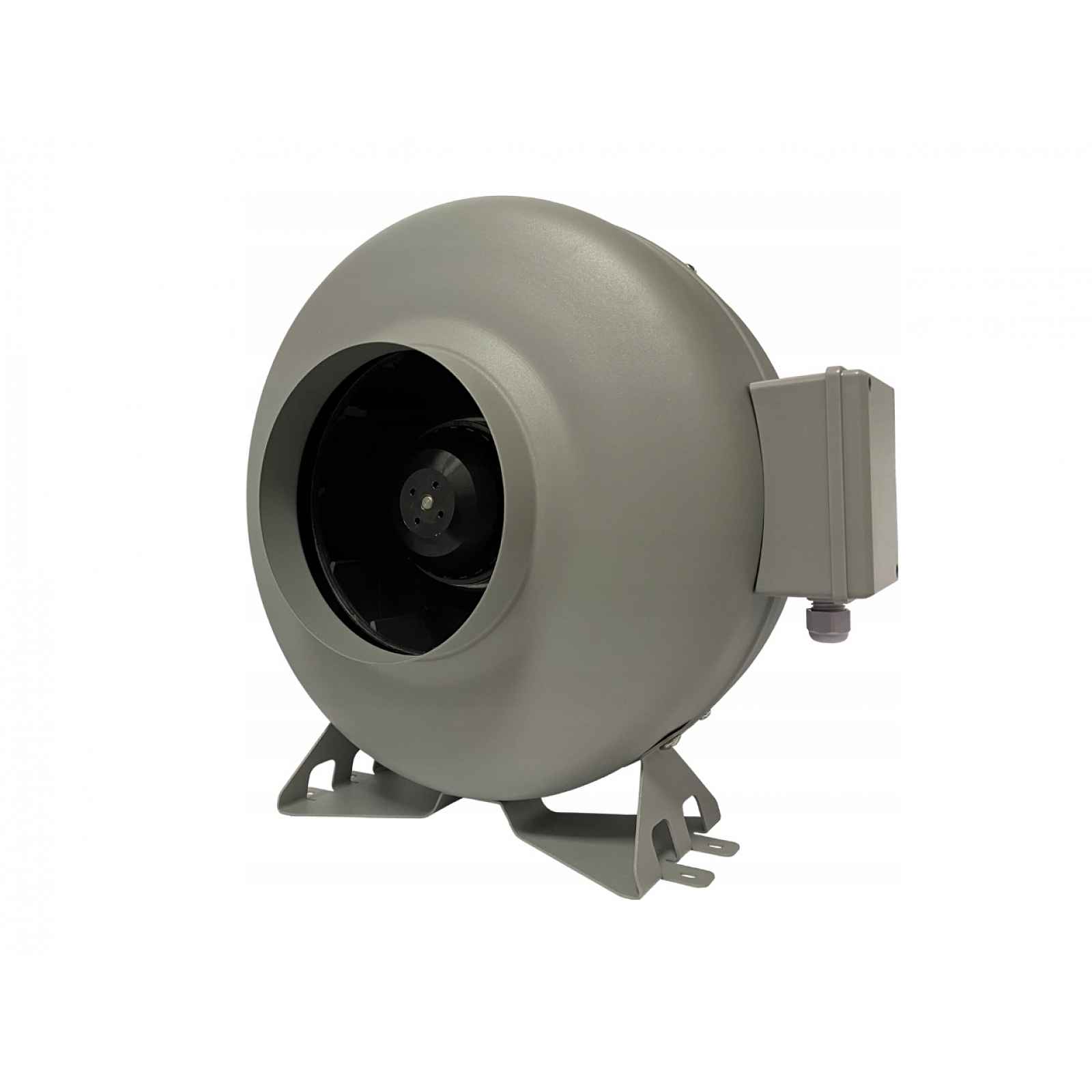

Radiální kanálový ventilátor s kuličkovými ložisky 262 m3/h 100 mm VKV100

Radiální (odstředivý) kanálový ventilátor VKV 100Kanálové odstředivé ventilátory řady VKV se používají při větrání jednotlivých místností, individuálních budov, kolektivního bydlení a veřejných služeb. Ventilátory řady VKV splňují požadavky směrnice EU ErP 2013 a mají prohlášení o shodě s normou CE.Díky krytu z pozinkované oceli jsou ventilátory odolné vůči mechanickému poškození a vnějším povětrnostním podmínkám. Ventilátor má v balení silný montážní držák a je vybaven hermetickou připojovací krabičkou.Technické údaje:průměr výstupu – 97 mm (do kanálu 100 mm)vysoká výkonnost – max 262 m³/hvýkon motoru – 51 Whladina hluku – 44 dB(A)/3 mmotor s tepelnou ochranouvýrobce – r24fansKuličková ložiska jako standardhermetická připojovací krabicemontážní držák je součástí balenípouzdro je vyrobeno z práškově lakované oceliMotorV ventilátorech se používají jednofázové motory s vnějším rotorem, který má lopatky ohnuté dozadu. Motory mají zabudovanou ochranu s automatickým restartem, která zabraňuje jejich přehřátí. V motorech se používají kuličková ložiska. Pro dosažení správných parametrů a bezpečného provozu ventilátoru během montážního procesu prochází každá turbína dynamickým vyvážením, což zajišťuje mj. nízká úroveň šumu provozu ventilátoru. Bezpečnostní třída: IP X4.Regulace rychlostiRegulace výkonu může probíhat plynule (tyristorový regulátor) i skokově (transformátorový regulátor). Ventilátory mohou být připojeny po několika jednotkách k jednomu regulátoru za předpokladu, že dostupný výkon a pracovní proud nepřekročí nominální parametry regulátoru.MontážJe možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Připevnění přímo k zemi, stěně nebo stropu je možné pomocí pevného držáku, který je součástí balení s ventilátorem. Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.Rozměry [mm]:A – 36B – 166ØC – 5ØD – 97E – 163,5F - 136,5ØG - 244H – 258L - 285W - 208TECHNICKÉ ÚDAJE a CHARAKTERISTIKA PRŮTOKUJmenovité napájecí napětí – 220-240 VJmenovitá frekvence – 50 HzJmenovitý výkon – 51 WVýdej vzduchu – 262 m3/hÚroveň hluku – 44 dB(A)/3 mSpotřeba proudu – 0,24 AOtáčky motoru – 2700 ot./min /min.Max. tlak vzduchu – 300 PaMax. provozní teplota – 60 °CHmotnost – 3,1 kgStupeň ochrany – IP 54Elektrické schéma připojení
