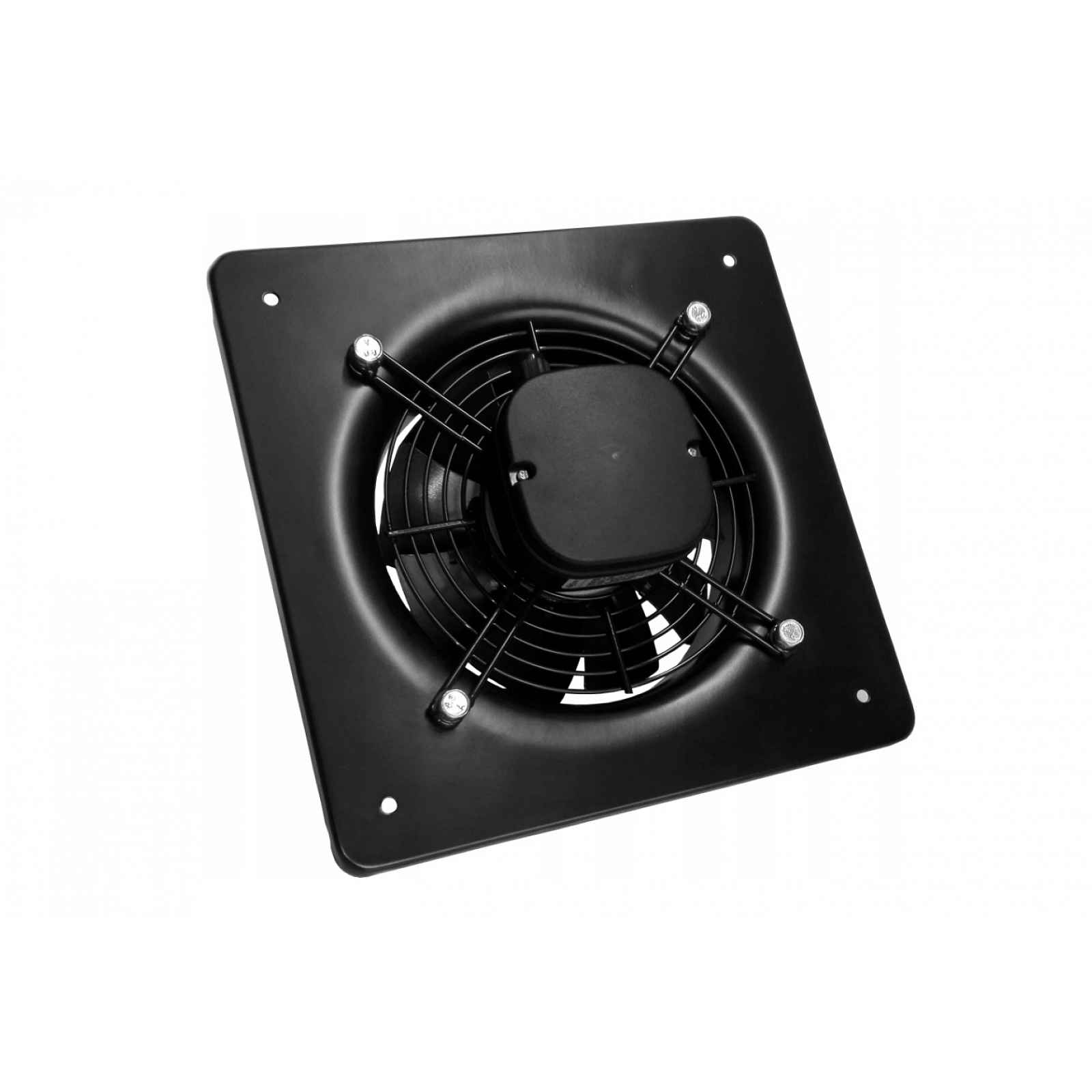

Průmyslový axiální odtahový ventilátor 950 m3/h Ø 250 mm R24Fans Vbb 250B
Průmyslový axiální ventilátorModel: VBB B250 - odvodní (výtlačný) - odvádí vzduch z místnosti ven.Použití v odvodních a přívodně-odvodních ventilačních systémech, pro různé typy místností, kde je vyžadován vysoký výkon při relativně nízkém odporu proudění. Používají se také v chladicí technice pro chlazení monobloků s kompresory. Kromě toho lze ventilátory řady VBB použít pro jednoduché vyfukování vzduchu přes zeď. Lze je také použít pro zvýšení tlaku vzduchu v protipožárních ventilačních systémech. Je možná instalace ventilátorů řady VBB na vnější stěny. Ventilátory nejsou určeny k transportu médií, která by mohla způsobovat korozi nebo riziko samovznícení (výbuchu). Ventilátory splňují požadavky směrnice EU ErP 2013 a mají ES prohlášení o shodě.Konstrukce:Konstrukce ventilátoru a oběžného kola je vyrobena z ocelového plechu s polymerovým povlakem. Ventilátor je dodáván s pevným montážním držákem a je vybaven hermetickou připojovací krabicí.Technické údaje:průměr výstupu - 250 mmvysoký výkon - max 950 m3/hvýkon motoru - 100 Wmotor s tepelnou ochranoustandardně kuličková ložiskamontáž ve svislé a vodorovné polozehermetická připojovací krabicekonstrukce z oceli s práškovým nástřikemMotor:Při výrobě ventilátoru se používají asynchronní motory s vnějším rotorem a tepelnou ochranou s automatickým restartem. Pro dosažení delší životnosti ventilátoru jsou v jeho motoru použita kuličková ložiska. Třída ochrany: IP 54.Regulace otáček:Regulace výkonu může probíhat plynule (tyristorový regulátor) i stupňovitě (transformátorový regulátor). Ventilátory lze připojit ve více jednotkách k jednomu ovladači za předpokladu, že dostupný výkon a provozní proud nepřekročí jmenovité parametry regulátoru.Montáž:Je možná montáž ventilátoru ve svislé nebo vodorovné poloze. Připevnění přímo k podkladu, stěně nebo stropu je možné pomocí čtyř šroubů (hmoždinek). Elektrické připojení a instalace by měly být provedeny v souladu s návodem a elektrickým schématem uvedeným v technické dokumentaci.Elektrické schéma zapojení:M - MotorL - napětíN - nulový vodičC - kondenzátorŽlutý vodičČervený vodičModrý vodičŽluto-zelený vodičMontáž:
