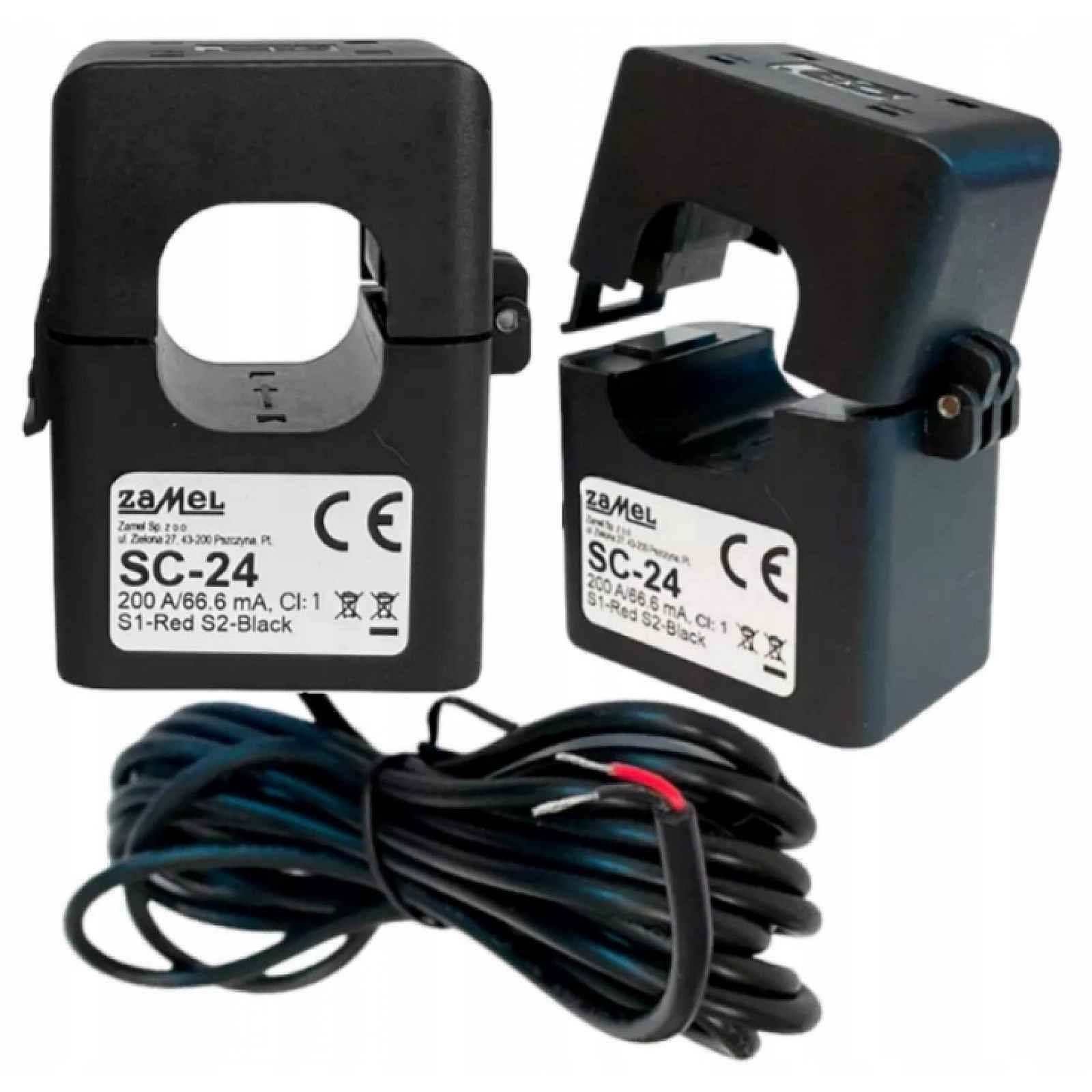

Proudový transformátor 200A/66,6mA SC-24 Supla Zamel 1 Ks pro MEW-02/ETH
Proudový transformátor 200A/66.6mA SC-24 pro monitorování elektrické energie SUPLA ZAMEL SC-24 ✔ Proudové měniče mají použití v zařízeních MEW-01, sloužících k monitorování spotřeby energie prostřednictvím bezdrátové sítě Wi-Fi ✔ Proudový transformátor SC-24 je potřebný pro provádění měření… Celý popis ↓
Popis Proudový transformátor 200A/66,6mA SC-24 Supla Zamel 1 Ks pro MEW-02/ETH
spotřeby elektrické energie a je nutné jej připojit k MEW-01 ✔ Jeden převodový systém používáme pro měření na 1 obvodu ✔ Navrženo pro spolupráci s rozšiřujícím modulem MRP-200A. ✔ Rozšíření možností měření monitoru MEW-01 Sada se skládá z 1 ks Proudový transformátor SC-24 Instalace Odpojte napájecí obvod pojistkou, nadproudovým vypínačem nebo izolačním odpojovačem připojeným k příslušnému obvodu. Zkontrolujte vhodným přístrojem stav bez napětí na napájecích kabelech.
Zobrazit celý popis
Namontujte převodovky na napájecí kabel s ohledem na směrovost. Připojte kabely ke svorkám monitoru energie podle schématu připojení. Připojením proudových transformátorů. Dbejte na to, abyste červený vodič přišroubovali k proudovému vstupu S1 a černý vodič k proudovému vstupu S2 příslušného kanálu. Navíc směr tekoucího proudu musí být v souladu se šipkou umístěnou na převodovce. Zapněte napájecí obvod. Technické údaje Tolerance napájecího napětí: -0 ÷ +0 % Parametry převodovek: 0,1 – 66,6 mA / 200 A Průměr otvoru pro kabel: 24 mm Počet připojovacích svorek: - Napájecí svorky: S1 – červená, S2 – černá Svorky proudových transformátorů:-
